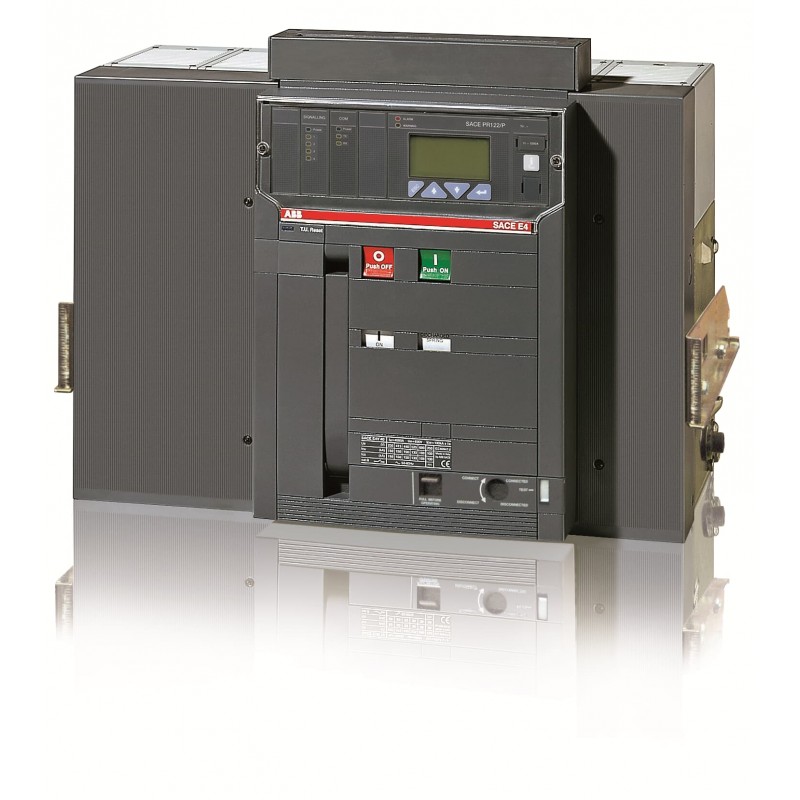

1SDA056807R1 ABB E4S4000 PR123/P LSIG 3P W MP
1SDA056807R1
ABB
E4S4000 PR123/P LSIG 3P W MP
E4S 4000 PR123/P-LSIG Eingang=4000A 3p W MP
E4S 40 PR123-LSIG R4000 3P W MP Offener Leistungsschalter Emax new Ausführung In Ausfahrbar
Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Leitungsschutzschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Material Compliance | |
|---|---|
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | Document availability on demand |
| SCIP | 6cedd86b-52d7-4dc5-bc1f-6526e452e273 Italien (IT) |
| Vereinfachtes SCIP | 068c9817-7387-4b13-b583-8ab44b6f1b9e Deutschland (DE) |
| 18b74a5d-f899-4ef6-b65c-dc32fbdfc581 Deutschland (DE) | |
| 35462b21-926a-431b-8e3b-8bd4009fc672 Schweden (SE) | |
| 630fcb34-eafd-4c1a-96cf-308e4a3ca6a3 Spanien (ES) | |
| 8d1a1eb0-50cf-4799-ad8e-2e15ba076b5a Ungarn (HU) | |
| 8ddc8365-807e-4de0-9e34-454db429bd57 Frankreich (FR) | |
| 63353f4f-dcdd-4cbb-a2b9-c5e60d1ddce1 Belgien (BE) | |
| 6e3ef877-3eaa-4e5b-a07d-9742ab35f8b2 Griechenland (GR) | |
| 68fd15cd-0322-4ef7-8058-ccd0465130a0 Estland (EE) | |
| 4b0bb99d-a8ac-4f7c-a566-5aee6490fd3d Niederlande (NL) | |
| a6528988-871c-4990-86d1-e0a433988555 Portugal (PT) | |
| cc268de1-abb9-469d-ae36-ae2f2f266e32 Schweden (SE) | |
| 158861f0-b053-4579-ac52-a66a0e1f4495 Bulgarien (BG) | |
| 7652369d-ee5e-4d3f-a265-91b1c8c6e8a0 Polen (PL) | |
| 7c42bc1d-f30f-470a-a048-2278abfa9d5f Frankreich (FR) | |
| 772ae550-17dc-4e33-a4f7-804368cce761 Ungarn (HU) | |
| 250b2535-0ef2-4501-85e7-cb69134d4a27 Tschechische Republik (CZ) | |
| 67ba623f-e688-4e1a-846a-706f2d7d03ad Polen (PL) | |
| 105f9f57-0aad-4025-9674-4ce611537f77 Kroatien (CR) | |
| 9ec46e78-ffd0-458a-a90a-9ad4fdbb0abf Deutschland (DE) | |
| d81f2dd5-4e11-487b-aaac-b51ee3867ef0 Dänemark (DK) | |
| 6ae9c1c4-c00d-46a5-b90c-7cd16c6bf8ba Deutschland (DE) | |
| c414eab3-a445-4401-9685-5a75ad531483 Belgien (BE) | |
| db099533-dc60-45eb-b02f-d4b9e7c4e2cc Norwegen (NO) | |
| 70c4085c-f0a5-43b3-a574-5af1a5ef3d80 Finnland (FI) | |
| c77eff5d-b4df-4d84-b718-ab9eef76e184 Deutschland (DE) | |
| 56037bbc-7806-49ca-9c30-0d84195266fb Polen (PL) | |
| Umgebungsbedingungen | |
| Umweltinformationen | 9AKK10103A6076 |
| Bestelldaten | |
| EAN | 8015644581473 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 594 mm |
| Höhe (Netto-Abmessung) | 461 mm |
| Tiefe (Netto-Abmessung) | 396.5 mm |
| Nettogewicht | 85 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | 1 Stück |
| Breite Verpackungseinheit 1 | 515 mm |
| Höhe Verpackungseinheit 1 | 600 mm |
| Länge Verpackungseinheit 1 | 785 mm |
| Bruttogewicht Verpackungseinheit 1 | 100 kg |
| EAN Verpackungseinheit 1 | 8015644581473 |
| Weitere Informationen | |
| Baureihe | SACE Emax |
| Produktname | Offener Leistungsschalter |
| Produkttyp | Offener Leistungsschalter |
| Version | W |
| Technische Daten | |
| Stromart | AC |
| Elektrische Belastbarkeit | Ue = < 440 V 5000 Zyklen |
| Ue = 500 ... 690 V 4000 Zyklen | |
| 10 Schaltspiele/Std | |
| Mechanische Lebensdauer | 15000 Zyklen |
| 60 Schaltspiele/Std | |
| Anzahl Pole | 3P |
| Verlustleistung | 660 W |
| Bemessungsstrom (In) | 4000 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsstrom (Ie) | 4000 A |
| Bemessungsbetriebsspannung | 690 V AC |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (220 V AC) 75 kA |
| (230 V AC) 75 kA | |
| (380 V AC) 75 kA | |
| (400 V AC) 75 kA | |
| (415 V AC) 75 kA | |
| (440 V AC) 75 kA | |
| (500 V AC) 75 kA | |
| (660 V AC) 75 kA | |
| (690 V AC) 75 kA | |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 75 kA |
| (für 3 s) 75 kA | |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (220 V AC) 75 kA |
| (230 V AC) 75 kA | |
| (380 V AC) 75 kA | |
| (400 V AC) 75 kA | |
| (415 V AC) 75 kA | |
| (440 V AC) 75 kA | |
| (500 V AC) 75 kA | |
| (660 V AC) 75 kA | |
| (690 V AC) 75 kA | |
| Bemessungsdauerstrom (Iu) | 4000 A |
| Bemessungsspannung (Ur) | 690 V |
| Auslöser | PR123/P-LSIG |
| Auslösertyp | EL |
| Kurzschlussfestigkeit | S |
| Normen | IEC |
| Produktvariante | E4 |
| Klemmenanschlussart | ausfahrbarer Leistungsschalter |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 1SDC200006D0105 |
| Konformitätserklärung - CE | 1SDL000165R0016 |
| Montage- und Betriebsanleitung | 1SDH000460R0003 |
| 1SDH000460R0103 | |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| WEEE Kategorie | 4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt |
