Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

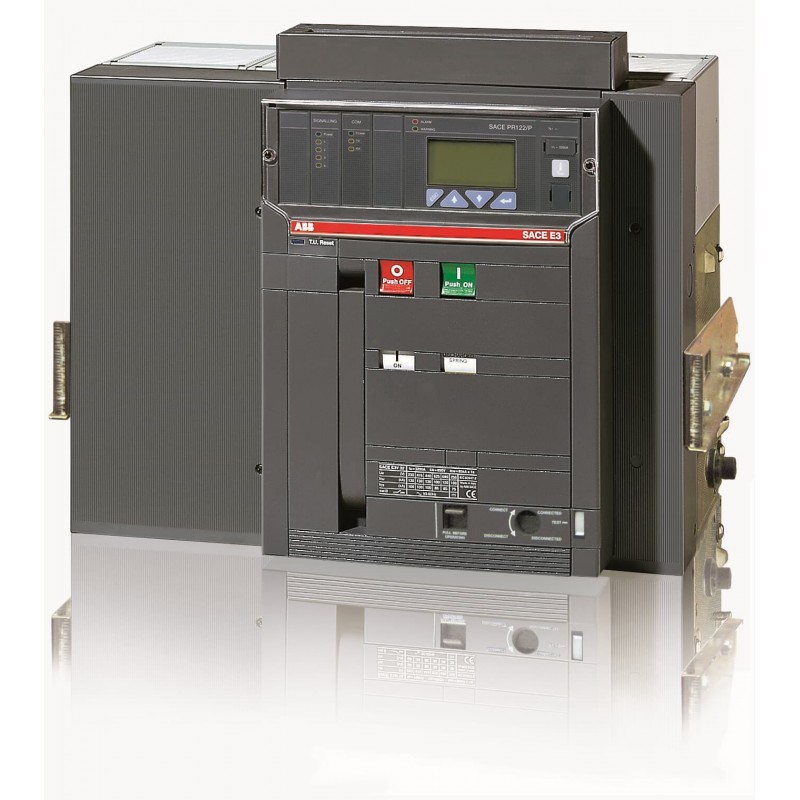

1SDA056333R1 ABB E3S3200 PR122/P LSIG 4P W MP

Artikel-Nr.: 1SDA056333R1

Hersteller: ABB

Beschreibung:

E3S3200 PR122/P LSIG 4P W MP

E3S 32 PR122-LSIG R3200 4P W MP Offener Leistungsschalter Emax new Ausführung In Ausfahrbar

Kategorien:

Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
ABB > Leitungsschutzschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Mehr Infos
Bewertungen

Garantie, Reparatur, Umtausch.

Stückpreis: 29.629,79 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Zusätzliche Rabatte für registrierte Kunden.Login oder Registrieren und Preise werden aktualisiert.

Preis berechnen nach der Menge

Menge	Preis

Standardlieferzeit: 25 Tage.

Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.
Bei abweichender Lieferzeitangaben werden wir dieses bei der Bestellung angeben.
Zu dieser Lieferzeit müssen Sie den Postweg von unserem Lager zur Lieferadresse hinzugeben.

MEHR INFOS

Material Compliance
REACH Erklärung	9AKK108466A1425
RoHS Erklärung	9AKK108466A1424
RoHS Information	nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Konfliktmineralien-Berichtsvorlage (CMRT)	Document availability on demand
SCIP	9b629aae-bfa3-4842-bc6f-c17e1225b7ff Italien (IT)
Vereinfachtes SCIP	967495d8-68fa-4179-91e8-e07840963a77 Belgien (BE)
	b0ddabd8-546e-4e7e-a062-257a8936ed49 Dänemark (DK)
	3dc11ec8-226e-4da9-81c3-b62817ed5945 Deutschland (DE)
	5ca325c5-612f-4a28-ab90-ffe2ed4ab586 Belgien (BE)
	7ac4cd6e-5933-4adb-8329-1d2d054f27cb Finnland (FI)
	dab875b0-8d55-44a8-91e7-110a244c76f1 Polen (PL)
	19704301-5db5-41e6-a344-69036ef83757 Norwegen (NO)
	d6f5cb92-7227-47f8-90d4-c104ac492bae Deutschland (DE)
	58257cb8-6d26-4601-aae6-db9b9fc262ad Frankreich (FR)
	f8c1a978-daf3-422a-b178-bf43c8b34002 Schweden (SE)
	dc6ecf17-6076-4758-98b4-be060784fbe6 Bulgarien (BG)
	231ba34b-a58b-4387-a2fe-9f7048f5262d Polen (PL)
	de99c18d-f4d2-44a3-9382-6210f297db36 Griechenland (GR)
	c19fe6ee-5fc1-462d-834e-3d17474663ce Portugal (PT)
	f4db5893-5fa3-47fc-8721-507f74b94989 Ungarn (HU)
	9ca1e65c-86bb-460c-afc7-94acb05df360 Estland (EE)
	c021265f-43b4-4384-b03c-aea34a88002d Deutschland (DE)
	978bb388-feb1-479c-aa1c-ef2f5d991da6 Kroatien (CR)
	39d7048b-bdf8-43a2-911f-d92a047cd3ed Polen (PL)
	2a3b9bbf-cd3b-4b3e-9b99-826e42a0d481 Tschechische Republik (CZ)
	2996857f-f96f-4a42-acd0-5e1fdb7a19a6 Niederlande (NL)
	eeeb1b8d-dc82-4039-9e8c-292363e59afb Spanien (ES)
	f3f90aee-ff21-4ca8-823c-ff2bd38173ba Frankreich (FR)
	044f3e38-7516-471b-a05b-a355cc36176f Deutschland (DE)
	0bb54701-46b2-4ea9-b4c0-0b1e4496f656 Schweden (SE)
	828436f9-fb54-4c19-94df-67acc3dd4f60 Deutschland (DE)
	955cf9bf-bc41-4342-a9cd-1862e3e0becb Ungarn (HU)
Umgebungsbedingungen
Umweltinformationen	9AKK10103A6076
Bestelldaten
EAN	8015644576738
Mindestbestellmenge	1 Stück
Zolltarifnummer	85362090
Abmessungen
Breite (Netto-Abmessung)	558 mm
Höhe (Netto-Abmessung)	461 mm
Tiefe (Netto-Abmessung)	396.5 mm
Nettogewicht	81 kg
Verpackungsinformationen
Menge Verpackungseinheit 1	1 Stück
Breite Verpackungseinheit 1	515 mm
Höhe Verpackungseinheit 1	600 mm
Länge Verpackungseinheit 1	785 mm
Bruttogewicht Verpackungseinheit 1	96 kg
EAN Verpackungseinheit 1	8015644576738
Weitere Informationen
Baureihe	SACE Emax
Produktname	Offener Leistungsschalter
Produkttyp	Offener Leistungsschalter
Version	W
Technische Daten
Stromart	AC
Elektrische Belastbarkeit	Ue = < 440 V 6000 Zyklen
	Ue = 500 ... 690 V 5000 Zyklen
	20 Schaltspiele/Std
Mechanische Lebensdauer	20000 Zyklen
	60 Schaltspiele/Std
Anzahl Pole	4P
Verlustleistung	570 W
Bemessungsstrom (I_n)	3200 A
Bemessungsstoßspannungsfestigkeit (U_imp)	12 kV
Bemessungsisolationsspannung (U_i)	1000 V
Bemessungsbetriebsstrom (I_e)	3200 A
Bemessungsbetriebsspannung	690 V AC
Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (I_cs)	(220 V AC) 75 kA
	(230 V AC) 75 kA
	(380 V AC) 75 kA
	(400 V AC) 75 kA
	(415 V AC) 75 kA
	(440 V AC) 75 kA
	(500 V AC) 75 kA
	(660 V AC) 75 kA
	(690 V AC) 75 kA
Bemessungskurzzeitstromfestigkeit (I_cw)	(für 1 s) 75 kA
	(für 3 s) 65 kA
Bemessungs-Grenzkurzschlussausschaltvermögen (I_cu)	(220 V AC) 75 kA
	(230 V AC) 75 kA
	(380 V AC) 75 kA
	(400 V AC) 75 kA
	(415 V AC) 75 kA
	(440 V AC) 75 kA
	(500 V AC) 75 kA
	(660 V AC) 75 kA
	(690 V AC) 75 kA
Bemessungsdauerstrom (I_u)	3200 A
Bemessungsspannung (U_r)	690 V
Auslöser	PR122/P-LSIG
Auslösertyp	EL
Kurzschlussfestigkeit	S
Normen	IEC
Produktvariante	E3
Klemmenanschlussart	ausfahrbarer Leistungsschalter
Zertifikate und Deklarationen
Datenblatt, technische Information	1SDC200006D0105
Konformitätserklärung - CE	1SDL000165R0015
Montage- und Betriebsanleitung	1SDH000460R0003
	1SDH000460R0103
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)	Q
WEEE Kategorie	4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt
