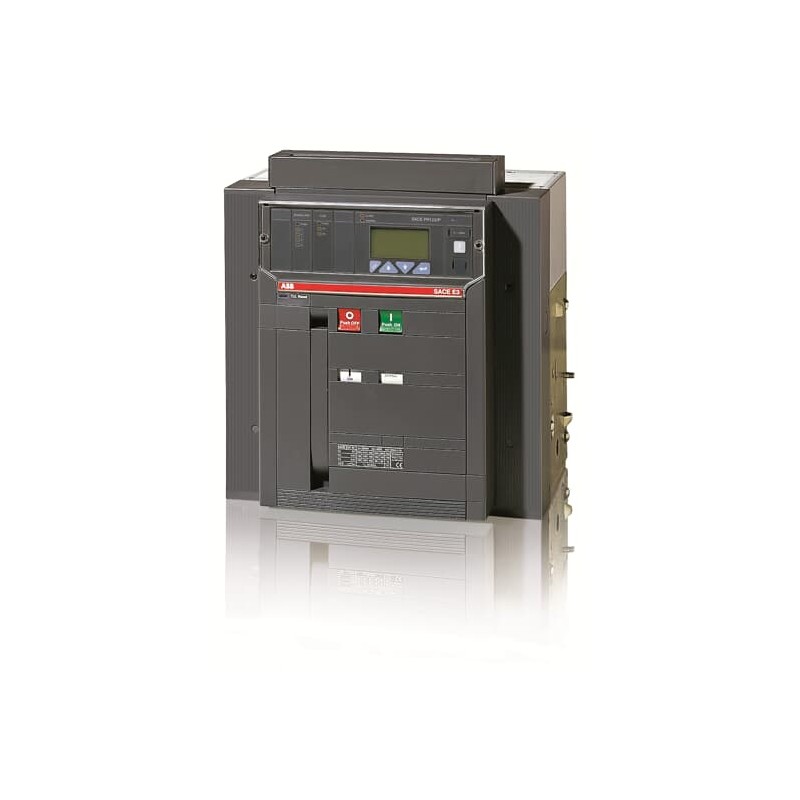

1SDA056117R1 ABB E3N2500 PR122/P LSIG 3P F HR
1SDA056117R1
ABB
E3N2500 PR122/P LSIG 3P F HR
E3N 25 PR122-LSIG R2500 3P F HR Offener Leistungsschalter Emax new mit Rückseit. Waagr. Flachanschl.
Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Leitungsschutzschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Material Compliance | |
|---|---|
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | Document availability on demand |
| SCIP | b01b0896-243c-42da-8c86-bcfee87cb002 Italien (IT) |
| Vereinfachtes SCIP | c729e7a5-34ea-4b19-9f9d-1a9f67f7ef08 Schweden (SE) |
| aa9c4e27-a478-4c8a-95d9-a609606ffe6e Bulgarien (BG) | |
| faa59c63-0e77-4d21-971d-af1366c6b132 Estland (EE) | |
| 902d7bbb-8202-4cf3-adac-d1e6b1b16a1e Portugal (PT) | |
| 144b973d-678d-48d1-8370-833f233b4bbe Ungarn (HU) | |
| 21e24457-5316-4bdd-ba86-2668332e65f4 Kroatien (CR) | |
| aa3f1b75-663e-4b40-88fc-13d279532161 Niederlande (NL) | |
| c1b3cb52-7d22-4050-be2b-f59bc57709fb Polen (PL) | |
| bc2bf519-3abe-4959-8b98-52b6c21c0b57 Tschechische Republik (CZ) | |
| db126b98-1bed-4b05-a585-be6ba633c8c9 Belgien (BE) | |
| 8c3c2c2d-d90a-4f76-b5da-740328911fe1 Deutschland (DE) | |
| 66b7de58-e30e-4166-8568-b199c5618c83 Dänemark (DK) | |
| b6ac8be4-ff48-451e-9c3b-c460301b2a1f Norwegen (NO) | |
| bdec3f56-4cc5-4c55-9280-0e6fe0e91c09 Polen (PL) | |
| 33a086bf-bb56-4dc8-95ea-3f8adc8c08fc Finnland (FI) | |
| 760b70b1-2aa4-4752-a8e1-caf0f4a9b33c Deutschland (DE) | |
| 6d812004-09ef-4475-8280-e783de219d58 Deutschland (DE) | |
| 9a3e8f89-b842-488e-ba38-1248c3f739ef Polen (PL) | |
| 5c1c812f-3fc2-42c9-9411-1c223bcfb4d0 Frankreich (FR) | |
| 77483fc4-9a62-4661-9dbc-784cfce6eff2 Frankreich (FR) | |
| 5d1e8d2f-177e-4c9b-9665-1b3aa953859b Schweden (SE) | |
| 7b08b424-d00d-48a4-af31-40cb22011a96 Spanien (ES) | |
| 0df5d1ba-f4bc-463e-ac34-f5b716dd82f3 Griechenland (GR) | |
| ec2b1877-275f-4b44-ae6e-27fce11a0ab8 Ungarn (HU) | |
| 09beb78d-6be3-45ac-a825-a5fb7c284907 Belgien (BE) | |
| d39d812e-8422-457d-9b1d-84f67479a456 Deutschland (DE) | |
| e7d75e6b-e856-4f21-8069-431a96f5d979 Deutschland (DE) | |
| Umgebungsbedingungen | |
| Umweltinformationen | 9AKK10103A6076 |
| Bestelldaten | |
| EAN | 8015644574574 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 404 mm |
| Höhe (Netto-Abmessung) | 418 mm |
| Tiefe (Netto-Abmessung) | 302 mm |
| Nettogewicht | 60 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | 1 Stück |
| Breite Verpackungseinheit 1 | 515 mm |
| Höhe Verpackungseinheit 1 | 600 mm |
| Länge Verpackungseinheit 1 | 615 mm |
| Bruttogewicht Verpackungseinheit 1 | 72 kg |
| EAN Verpackungseinheit 1 | 8015644574574 |
| Weitere Informationen | |
| Baureihe | SACE Emax |
| Produktname | Offener Leistungsschalter |
| Produkttyp | Offener Leistungsschalter |
| Version | F |
| Technische Daten | |
| Stromart | AC |
| Elektrische Belastbarkeit | Ue = < 440 V 8000 Zyklen |
| Ue = 500 ... 690 V 7000 Zyklen | |
| 20 Schaltspiele/Std | |
| Mechanische Lebensdauer | 20000 Zyklen |
| 60 Schaltspiele/Std | |
| Anzahl Pole | 3P |
| Verlustleistung | 205 W |
| Bemessungsstrom (In) | 2500 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsstrom (Ie) | 2500 A |
| Bemessungsbetriebsspannung | 690 V AC |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (220 V AC) 65 kA |
| (230 V AC) 65 kA | |
| (380 V AC) 65 kA | |
| (400 V AC) 65 kA | |
| (415 V AC) 65 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 65 kA | |
| (660 V AC) 65 kA | |
| (690 V AC) 65 kA | |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 65 kA |
| (für 3 s) 65 kA | |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (220 V AC) 65 kA |
| (230 V AC) 65 kA | |
| (380 V AC) 65 kA | |
| (400 V AC) 65 kA | |
| (415 V AC) 65 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 65 kA | |
| (660 V AC) 65 kA | |
| (690 V AC) 65 kA | |
| Bemessungsdauerstrom (Iu) | 2500 A |
| Bemessungsspannung (Ur) | 690 V |
| Auslöser | PR122/P-LSIG |
| Auslösertyp | EL |
| Kurzschlussfestigkeit | N |
| Normen | IEC |
| Produktvariante | E3 |
| Klemmenanschlussart | fester Leistungsschalter |
| rückseitig waagerecht | |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 1SDC200006D0105 |
| Konformitätserklärung - CE | 1SDL000165R0015 |
| Montage- und Betriebsanleitung | 1SDH000460R0003 |
| 1SDH000460R0103 | |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| UNSPSC | 39120000 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
