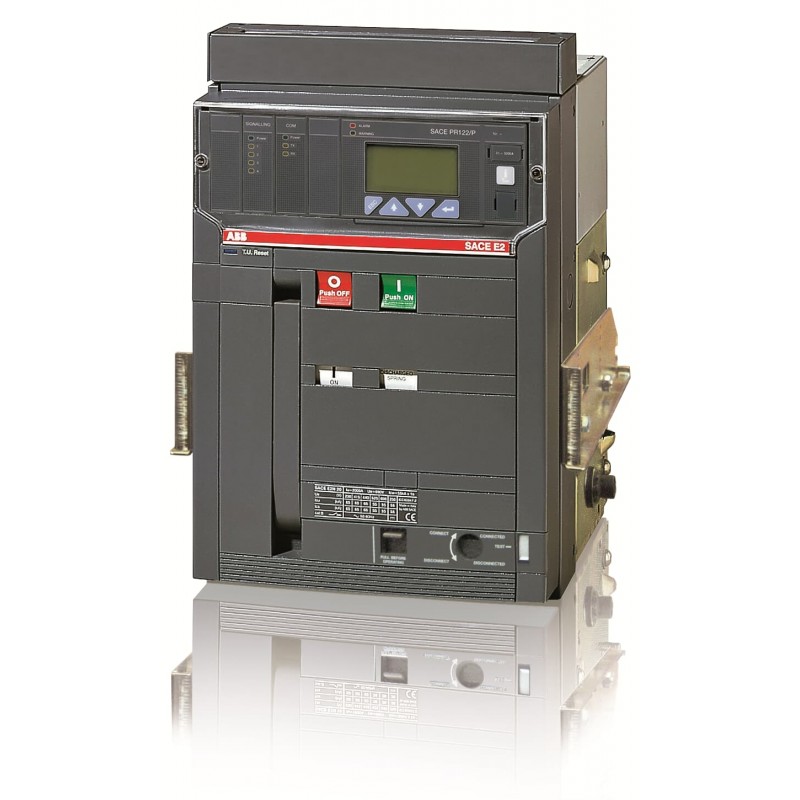

1SDA056101R1 ABB E2L1600 PR122/P LSIG 3P W MP
1SDA056101R1
ABB
E2L1600 PR122/P LSIG 3P W MP
E2L 16 PR122-LSIG R1600 3P W MP Offener Leistungsschalter Emax new Ausführung In Ausfahrbar
Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Leitungsschutzschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Material Compliance | |
|---|---|
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | Document availability on demand |
| SCIP | 96647e58-840f-4cb2-8234-f1db787be3d8 Italien (IT) |
| Vereinfachtes SCIP | a708ce62-0af6-41dc-ba8d-b8a17c8061fb Niederlande (NL) |
| ab19a878-1b9b-4af0-b2b4-9ebf276e2036 Polen (PL) | |
| 00f8c05b-89a3-496d-adaa-3d2c075f9b76 Schweden (SE) | |
| 7844a11d-bbdf-4816-b225-64e31f85437f Portugal (PT) | |
| 73075d4e-50b5-4f82-a421-0f8fe7ea2f1b Belgien (BE) | |
| bb15a46d-bbab-417e-9943-8de0d7b3c93e Deutschland (DE) | |
| a23c76d7-696d-4d7b-b3bc-9fa970d2dae1 Deutschland (DE) | |
| 276924e3-143c-4782-82f9-2003f4dd17d8 Tschechische Republik (CZ) | |
| 3434e418-a663-4cda-aa0d-cb14256d2b4a Bulgarien (BG) | |
| ba8eeb4b-d8bc-42bd-a712-e2ae24a20a71 Griechenland (GR) | |
| 7092ad66-c1a1-40e8-9b7c-4a043c17d222 Kroatien (CR) | |
| a30078c7-94e3-43cf-b9ca-b358ad0f1714 Ungarn (HU) | |
| 2b0aae62-4cb3-4c60-b165-15ccf9a0f102 Frankreich (FR) | |
| a2256df1-1fec-456d-8637-0219a5d984bb Deutschland (DE) | |
| a5cb8c13-3a24-4c33-bda8-d6352a9f1467 Deutschland (DE) | |
| 76c7f388-e9e4-4bfa-a78c-765984cbf2a7 Schweden (SE) | |
| 81a66281-83c0-4f97-a481-dc06a4016a72 Polen (PL) | |
| 67d79283-bd82-4546-9630-bbe887e3f0a2 Spanien (ES) | |
| b2af37df-2ffb-48c8-b561-84dc026f4d03 Belgien (BE) | |
| 85198b62-f691-4cdc-8deb-c8b8666c3c0d Frankreich (FR) | |
| c4a96cd2-b8ea-4c74-87b0-ec6d62fac506 Deutschland (DE) | |
| dbef262b-fbe2-4fec-bd84-ee8119800f42 Polen (PL) | |
| 6dd57c16-9532-46ef-ba3c-bc9db0310ed7 Norwegen (NO) | |
| 37931222-31d4-4ef5-a16c-d41f6d011086 Finnland (FI) | |
| 9b69acfa-14d4-491d-acf7-cadb488b2265 Dänemark (DK) | |
| Umgebungsbedingungen | |
| Umweltinformationen | 9AKK10103A6076 |
| Bestelldaten | |
| EAN | 8015644574413 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 324 mm |
| Höhe (Netto-Abmessung) | 461 mm |
| Tiefe (Netto-Abmessung) | 396.5 mm |
| Nettogewicht | 49 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | 1 Stück |
| Breite Verpackungseinheit 1 | 515 mm |
| Höhe Verpackungseinheit 1 | 600 mm |
| Länge Verpackungseinheit 1 | 515 mm |
| Bruttogewicht Verpackungseinheit 1 | 59 kg |
| EAN Verpackungseinheit 1 | 8015644574413 |
| Weitere Informationen | |
| Baureihe | SACE Emax |
| Produktname | Offener Leistungsschalter |
| Produkttyp | Offener Leistungsschalter |
| Version | W |
| Technische Daten | |
| Stromart | AC |
| Elektrische Belastbarkeit | Ue = < 440 V 3000 Zyklen |
| Ue = 500 ... 690 V 2000 Zyklen | |
| 20 Schaltspiele/Std | |
| Mechanische Lebensdauer | 20000 Zyklen |
| 60 Schaltspiele/Std | |
| Anzahl Pole | 3P |
| Verlustleistung | 265 W |
| Bemessungsstrom (In) | 1600 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsstrom (Ie) | 1600 A |
| Bemessungsbetriebsspannung | 690 V AC |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (220 V AC) 130 kA |
| (230 V AC) 130 kA | |
| (380 V AC) 130 kA | |
| (400 V AC) 130 kA | |
| (415 V AC) 130 kA | |
| (440 V AC) 110 kA | |
| (500 V AC) 65 kA | |
| (660 V AC) 65 kA | |
| (690 V AC) 65 kA | |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 10 kA |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (220 V AC) 130 kA |
| (230 V AC) 130 kA | |
| (380 V AC) 130 kA | |
| (400 V AC) 130 kA | |
| (415 V AC) 130 kA | |
| (440 V AC) 110 kA | |
| (500 V AC) 85 kA | |
| (660 V AC) 85 kA | |
| (690 V AC) 85 kA | |
| Bemessungsdauerstrom (Iu) | 1600 A |
| Bemessungsspannung (Ur) | 690 V |
| Auslöser | PR122/P-LSIG |
| Auslösertyp | EL |
| Kurzschlussfestigkeit | L |
| Normen | IEC |
| Produktvariante | E2 |
| Klemmenanschlussart | ausfahrbarer Leistungsschalter |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 1SDC200006D0105 |
| Konformitätserklärung - CE | 1SDL000165R0014 |
| Montage- und Betriebsanleitung | 1SDH000460R0003 |
| 1SDH000460R0103 | |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| UNSPSC | 39120000 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
