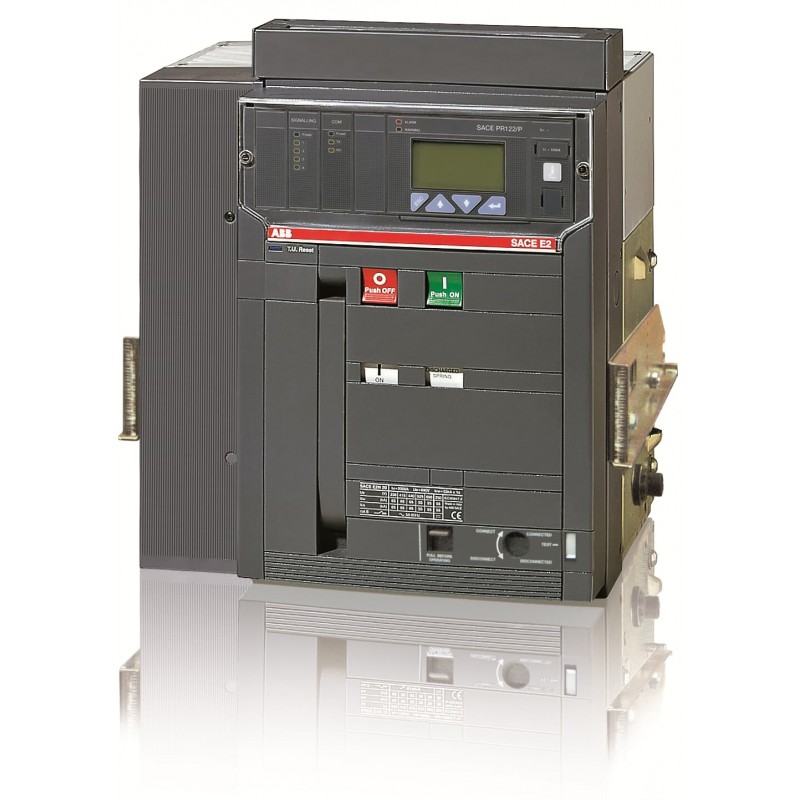

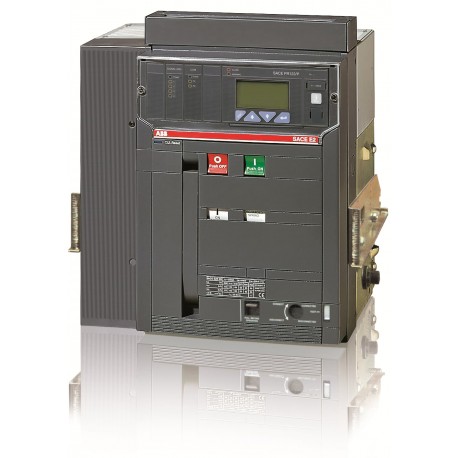

1SDA055949R1 ABB E2N2000 PR122/P LSIG 4P W MP
1SDA055949R1
ABB
E2N2000 PR122/P LSIG 4P W MP
E2N 20 PR122-LSIG R2000 4P W MP Offener Leistungsschalter Emax new Ausführung In Ausfahrbar
Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Leitungsschutzschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Material Compliance | |
|---|---|
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | Document availability on demand |
| SCIP | 99afaa53-d274-4bf0-8220-5fc4d3a4dcf5 Italien (IT) |
| Vereinfachtes SCIP | ab81d2b7-dc9f-4923-ac6d-49936826d312 Polen (PL) |
| 48af6803-2b64-4ee9-b1b4-92762d5b1b68 Deutschland (DE) | |
| 6ce5223a-9e3b-44e9-afb9-9bf8bd61441d Belgien (BE) | |
| 4b6bf42a-b2f8-478d-97d1-7f6a5fc6d3eb Finnland (FI) | |
| a7cc917e-8477-4a73-b25c-9752a356ef86 Portugal (PT) | |
| 4468d09e-8470-481d-9375-0b592ee21dc4 Estland (EE) | |
| 8a31c69c-1ac9-4a31-b3f2-9265ed692bd9 Ungarn (HU) | |
| 0f9ba154-f0d0-4d6a-acf8-83a477756a03 Frankreich (FR) | |
| c6cdc7ac-7bcb-4d98-8a5b-09aea3b198c5 Norwegen (NO) | |
| 2e6dc02c-e060-4cd5-9222-80adbac18c66 Deutschland (DE) | |
| 6cf2ce6e-814d-4376-9841-284711ad0bda Dänemark (DK) | |
| 1ab6890d-c0a7-4f0a-b26e-4853b37be589 Spanien (ES) | |
| 14299bca-b4cb-4537-8a7a-6bcc2412bdc5 Frankreich (FR) | |
| c4ec7b7e-076e-425e-b731-8f6f243ce86f Deutschland (DE) | |
| 59668370-e3d5-4138-a6e6-5b7c056e5770 Schweden (SE) | |
| c5afbd46-c4c8-4ca2-af2b-c0c600fea472 Ungarn (HU) | |
| 92f51ea8-9adc-43d9-9d38-dc4ec00f45cd Deutschland (DE) | |
| 3fc43977-9d9f-46a1-b771-34246fcb4bd7 Belgien (BE) | |
| 94177adf-7d77-4175-a53e-74f1448c3b8a Deutschland (DE) | |
| 93a251cc-1a34-4ea3-a10f-1c40b59744e4 Kroatien (CR) | |
| a095cacf-30a0-430d-9338-b9eda6024fe7 Tschechische Republik (CZ) | |
| 4fb72255-b29a-41b2-ade3-2b6cc71bada2 Niederlande (NL) | |
| d574ea54-e882-4334-8fd4-f7230d3f03dc Polen (PL) | |
| f73d6dc4-0770-400e-ad1c-5d2427faef65 Bulgarien (BG) | |
| cea782b5-9451-42f9-b206-228e7a0e264a Polen (PL) | |
| 200c1c05-b850-4799-be1e-9d0ac01aaca1 Schweden (SE) | |
| 1a0228cd-2b52-4fe1-a8e9-5fab3246d606 Griechenland (GR) | |
| Umgebungsbedingungen | |
| Umweltinformationen | 9AKK10103A6076 |
| Bestelldaten | |
| EAN | 8015644572891 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 414 mm |
| Höhe (Netto-Abmessung) | 461 mm |
| Tiefe (Netto-Abmessung) | 396.5 mm |
| Nettogewicht | 61 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | 1 Stück |
| Breite Verpackungseinheit 1 | 515 mm |
| Höhe Verpackungseinheit 1 | 600 mm |
| Länge Verpackungseinheit 1 | 615 mm |
| Bruttogewicht Verpackungseinheit 1 | 73 kg |
| EAN Verpackungseinheit 1 | 8015644572891 |
| Weitere Informationen | |
| Baureihe | SACE Emax |
| Produktname | Offener Leistungsschalter |
| Produkttyp | Offener Leistungsschalter |
| Version | W |
| Technische Daten | |
| Stromart | AC |
| Elektrische Belastbarkeit | Ue = < 440 V 10000 Zyklen |
| Ue = 500 ... 690 V 8000 Zyklen | |
| 30 Schaltspiele/Std | |
| Mechanische Lebensdauer | 25000 Zyklen |
| 60 Schaltspiele/Std | |
| Anzahl Pole | 4P |
| Verlustleistung | 330 W |
| Bemessungsstrom (In) | 2000 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsstrom (Ie) | 2000 A |
| Bemessungsbetriebsspannung | 690 V AC |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (220 V AC) 65 kA |
| (230 V AC) 65 kA | |
| (380 V AC) 65 kA | |
| (400 V AC) 65 kA | |
| (415 V AC) 65 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 55 kA | |
| (660 V AC) 55 kA | |
| (690 V AC) 55 kA | |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 55 kA |
| (für 3 s) 42 kA | |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (220 V AC) 65 kA |
| (230 V AC) 65 kA | |
| (380 V AC) 65 kA | |
| (400 V AC) 65 kA | |
| (415 V AC) 65 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 55 kA | |
| (660 V AC) 55 kA | |
| (690 V AC) 55 kA | |
| Bemessungsdauerstrom (Iu) | 2000 A |
| Bemessungsspannung (Ur) | 690 V |
| Auslöser | PR122/P-LSIG |
| Auslösertyp | EL |
| Kurzschlussfestigkeit | N |
| Normen | IEC |
| Produktvariante | E2 |
| Klemmenanschlussart | ausfahrbarer Leistungsschalter |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 1SDC200006D0105 |
| Konformitätserklärung - CE | 1SDL000165R0014 |
| Montage- und Betriebsanleitung | 1SDH000460R0003 |
| 1SDH000460R0103 | |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| UNSPSC | 39120000 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
