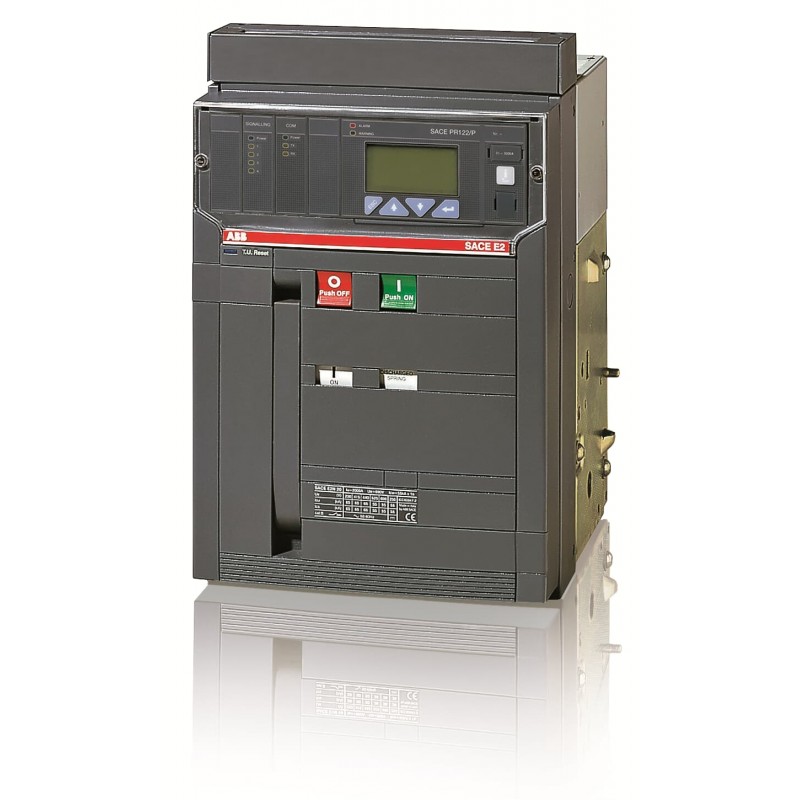

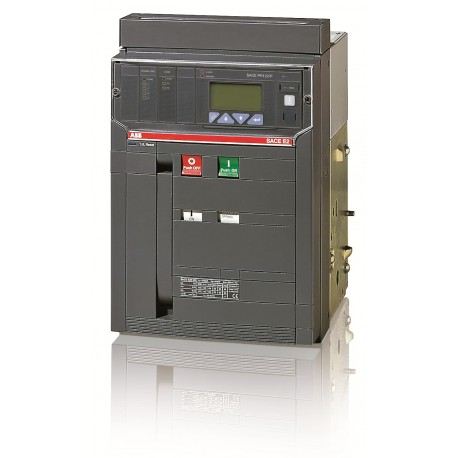

1SDA055925R1 ABB E2N2000 PR122/P LSIG 3P F HR
1SDA055925R1
ABB
E2N2000 PR122/P LSIG 3P F HR
E2N 20 PR122-LSIG R2000 3P F HR Offener Leistungsschalter Emax new mit Rückseit. Waagr. Flachanschl.
Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Leitungsschutzschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Material Compliance | |
|---|---|
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | Document availability on demand |
| SCIP | 9280db5e-ebef-4e32-9dda-e1ec71cbc8be Italien (IT) |
| Vereinfachtes SCIP | d803d883-d31a-4f82-9dba-336dfe971e44 Polen (PL) |
| b35108ab-43a8-4f5d-b355-c7ac873f85a2 Bulgarien (BG) | |
| 4ecc6cd3-d5a1-4725-a7d4-c56566ae731a Estland (EE) | |
| 1543e22f-60fe-48d8-b224-897248f4c207 Portugal (PT) | |
| c42b5a11-65ab-4186-bf06-10a7387d9564 Spanien (ES) | |
| db3ca6b4-c567-4070-b839-bf5c50c863db Schweden (SE) | |
| 1eddf775-ce94-42dc-80ba-5b94175f56d5 Deutschland (DE) | |
| 9005d3ea-d8db-4d2d-969b-8ee6331683dc Tschechische Republik (CZ) | |
| cd7eaa4f-b5cc-474a-8974-aef4d4cdf336 Polen (PL) | |
| cecc35bf-4e5e-48d6-95d3-0ed503348275 Niederlande (NL) | |
| 0806cf57-1a36-4e38-ab4b-9cd03d900073 Deutschland (DE) | |
| 7f9ada39-3ebd-48ad-a3d9-613e87ab12d1 Kroatien (CR) | |
| 6d69ec3b-5cb2-45a9-9230-320d8d379bd8 Ungarn (HU) | |
| 664197c2-2b5b-47d5-965f-61db839605f3 Belgien (BE) | |
| dfeeffef-c94d-43c0-9edc-cf38dc8236cd Deutschland (DE) | |
| 9cc02728-140b-4598-88a3-d8364a1cef66 Norwegen (NO) | |
| 51af5f98-375a-41d9-95ed-e48b1a71435a Finnland (FI) | |
| f9e729ed-4eef-4053-b8ea-cc56f75b1729 Dänemark (DK) | |
| 7a15b00d-0d05-4dca-866e-f9c51c184874 Polen (PL) | |
| 3e9c49c8-f438-4ae2-a866-2b6ffcffbb0d Deutschland (DE) | |
| 77211cbc-d3b9-4915-a7f7-9c5a4a1c825d Griechenland (GR) | |
| 313b5b68-80b3-42c8-9812-899569581e22 Belgien (BE) | |
| c8109f2d-974d-4f84-acc9-1764a08ebf52 Ungarn (HU) | |
| cb75b0e4-1f6f-4318-bc16-56d6c85f681f Frankreich (FR) | |
| 7b4a847c-adc6-4e26-962d-e1473bfb7bf6 Frankreich (FR) | |
| 5a3012c6-6f3b-44a2-aec7-1540109433e6 Deutschland (DE) | |
| e2edb064-c7df-4885-8042-ed7cfdc76871 Schweden (SE) | |
| Umgebungsbedingungen | |
| Umweltinformationen | 9AKK10103A6076 |
| Bestelldaten | |
| EAN | 8015644572655 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 296 mm |
| Höhe (Netto-Abmessung) | 418 mm |
| Tiefe (Netto-Abmessung) | 302 mm |
| Nettogewicht | 45 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | 1 Stück |
| Breite Verpackungseinheit 1 | 515 mm |
| Höhe Verpackungseinheit 1 | 600 mm |
| Länge Verpackungseinheit 1 | 515 mm |
| Bruttogewicht Verpackungseinheit 1 | 55 kg |
| EAN Verpackungseinheit 1 | 8015644572655 |
| Weitere Informationen | |
| Baureihe | SACE Emax |
| Produktname | Offener Leistungsschalter |
| Produkttyp | Offener Leistungsschalter |
| Version | F |
| Technische Daten | |
| Stromart | AC |
| Elektrische Belastbarkeit | Ue = < 440 V 10000 Zyklen |
| Ue = 500 ... 690 V 8000 Zyklen | |
| 30 Schaltspiele/Std | |
| Mechanische Lebensdauer | 25000 Zyklen |
| 60 Schaltspiele/Std | |
| Anzahl Pole | 3P |
| Verlustleistung | 180 W |
| Bemessungsstrom (In) | 2000 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsstrom (Ie) | 2000 A |
| Bemessungsbetriebsspannung | 690 V AC |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (220 V AC) 65 kA |
| (230 V AC) 65 kA | |
| (380 V AC) 65 kA | |
| (400 V AC) 65 kA | |
| (415 V AC) 65 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 55 kA | |
| (660 V AC) 55 kA | |
| (690 V AC) 55 kA | |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 55 kA |
| (für 3 s) 42 kA | |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (220 V AC) 65 kA |
| (230 V AC) 65 kA | |
| (380 V AC) 65 kA | |
| (400 V AC) 65 kA | |
| (415 V AC) 65 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 55 kA | |
| (660 V AC) 55 kA | |
| (690 V AC) 55 kA | |
| Bemessungsdauerstrom (Iu) | 2000 A |
| Bemessungsspannung (Ur) | 690 V |
| Auslöser | PR122/P-LSIG |
| Auslösertyp | EL |
| Kurzschlussfestigkeit | N |
| Normen | IEC |
| Produktvariante | E2 |
| Klemmenanschlussart | fester Leistungsschalter |
| rückseitig waagerecht | |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 1SDC200006D0105 |
| Konformitätserklärung - CE | 1SDL000165R0014 |
| Montage- und Betriebsanleitung | 1SDH000460R0003 |
| 1SDH000460R0103 | |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| UNSPSC | 39120000 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
