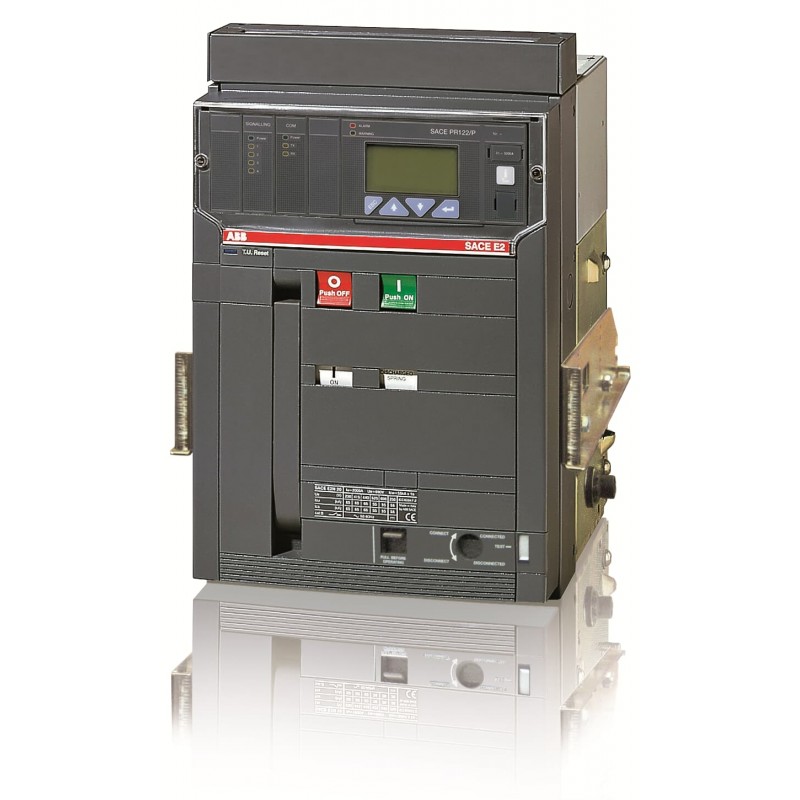

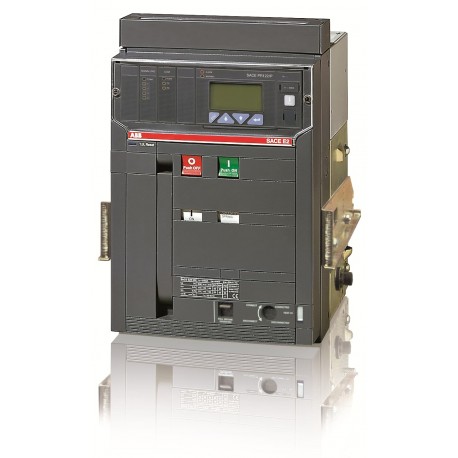

1SDA055911R1 ABB E2N1600 PR123/P LSIG 3P W MP
1SDA055911R1
ABB
E2N1600 PR123/P LSIG 3P W MP
E2N 16 PR123-LSIG R1600 3P W MP Offener Leistungsschalter Emax new Ausführung In Ausfahrbar
Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Leitungsschutzschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Material Compliance | |
|---|---|
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | Document availability on demand |
| SCIP | fbd5cd3f-10fc-4aaf-8abf-4a8776577a77 Italien (IT) |
| Vereinfachtes SCIP | e6501d1f-0cb8-4a66-8613-2c073a33c7a0 Bulgarien (BG) |
| daea1695-49ec-4690-8064-a95531d93d97 Polen (PL) | |
| dbcbb844-5dd3-4a99-8e81-ca9a9ae7d87b Ungarn (HU) | |
| a238221e-02ad-4f83-bf99-a80c0ea49b7a Tschechische Republik (CZ) | |
| 6d800228-7854-41ed-90d8-888f4e37ed95 Polen (PL) | |
| deac8620-98f5-47ff-9cf0-5fbd0cdf35a3 Belgien (BE) | |
| f80a9de8-399d-41ed-92a8-e1cfc7f3d4a5 Niederlande (NL) | |
| fb570c0a-0f7a-4b6e-af2a-4d942757a2d0 Deutschland (DE) | |
| 59bf1a6e-62ac-43a2-82e6-4ea31ce84803 Finnland (FI) | |
| 4f8b513d-2ce9-4364-9090-7e65274c186a Norwegen (NO) | |
| f5ad15a0-b2ae-4d13-bb0f-3e6896a76f60 Polen (PL) | |
| 92ffb803-1db9-4bce-a1cb-94093daffc22 Dänemark (DK) | |
| 19c9bdc7-0515-4019-baee-e361a92f90d1 Deutschland (DE) | |
| 5a092df7-c69e-4399-9211-ded46f39ca07 Kroatien (CR) | |
| 0c367029-1908-4f33-ae9a-d28ba3424b32 Schweden (SE) | |
| eed2061b-ad3e-40b3-abd0-75beb6c09dff Estland (EE) | |
| aee1ca7a-be50-4d5a-81e9-19db61f4a7f1 Griechenland (GR) | |
| e8616b8f-f659-461e-b740-f4541ff5f92c Belgien (BE) | |
| e5db6971-9bb2-40b4-a543-d97ea4f028fe Ungarn (HU) | |
| 88b0d853-1795-450d-a670-f75ba7faf7fa Deutschland (DE) | |
| 873a7210-e7b4-4bb9-96e2-1ea1d7fee3bc Schweden (SE) | |
| 66a246a1-a10e-40c4-a9d3-524d10b86819 Frankreich (FR) | |
| e7a498ad-2fca-410a-8001-b089799c5290 Spanien (ES) | |
| d995713d-a18f-4542-868c-8dac056b0fdb Frankreich (FR) | |
| 6f606a8f-13f4-49c4-8f69-ddab13ca177b Deutschland (DE) | |
| 5bae46d3-fb80-41d1-a465-500208c84225 Deutschland (DE) | |
| bf245031-0fa7-4fca-bb1c-62b1ef15f60f Portugal (PT) | |
| Umgebungsbedingungen | |
| Umweltinformationen | 9AKK10103A6076 |
| Bestelldaten | |
| EAN | 8015644572518 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 324 mm |
| Höhe (Netto-Abmessung) | 461 mm |
| Tiefe (Netto-Abmessung) | 396.5 mm |
| Nettogewicht | 49 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | 1 Stück |
| Breite Verpackungseinheit 1 | 515 mm |
| Höhe Verpackungseinheit 1 | 600 mm |
| Länge Verpackungseinheit 1 | 515 mm |
| Bruttogewicht Verpackungseinheit 1 | 59 kg |
| EAN Verpackungseinheit 1 | 8015644572518 |
| Weitere Informationen | |
| Baureihe | SACE Emax |
| Produktname | Offener Leistungsschalter |
| Produkttyp | Offener Leistungsschalter |
| Version | W |
| Technische Daten | |
| Stromart | AC |
| Elektrische Belastbarkeit | Ue = < 440 V 12000 Zyklen |
| Ue = 500 ... 690 V 10000 Zyklen | |
| 30 Schaltspiele/Std | |
| Mechanische Lebensdauer | 25000 Zyklen |
| 60 Schaltspiele/Std | |
| Anzahl Pole | 3P |
| Verlustleistung | 215 W |
| Bemessungsstrom (In) | 1600 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsstrom (Ie) | 1600 A |
| Bemessungsbetriebsspannung | 690 V AC |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (220 V AC) 65 kA |
| (230 V AC) 65 kA | |
| (380 V AC) 65 kA | |
| (400 V AC) 65 kA | |
| (415 V AC) 65 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 55 kA | |
| (660 V AC) 55 kA | |
| (690 V AC) 55 kA | |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 55 kA |
| (für 3 s) 42 kA | |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (220 V AC) 65 kA |
| (230 V AC) 65 kA | |
| (380 V AC) 65 kA | |
| (400 V AC) 65 kA | |
| (415 V AC) 65 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 55 kA | |
| (660 V AC) 55 kA | |
| (690 V AC) 55 kA | |
| Bemessungsdauerstrom (Iu) | 1600 A |
| Bemessungsspannung (Ur) | 690 V |
| Auslöser | PR123/P-LSIG |
| Auslösertyp | EL |
| Kurzschlussfestigkeit | N |
| Normen | IEC |
| Produktvariante | E2 |
| Klemmenanschlussart | ausfahrbarer Leistungsschalter |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 1SDC200006D0105 |
| Konformitätserklärung - CE | 1SDL000165R0014 |
| Montage- und Betriebsanleitung | 1SDH000460R0003 |
| 1SDH000460R0103 | |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| UNSPSC | 39120000 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
