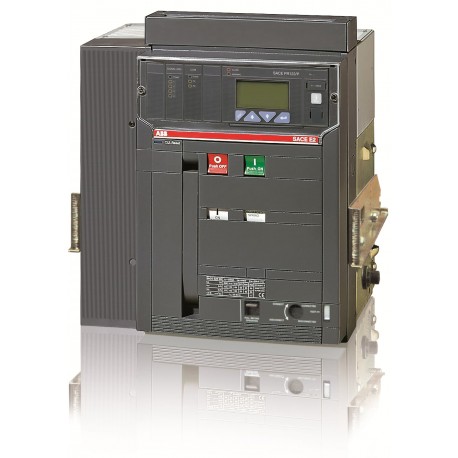

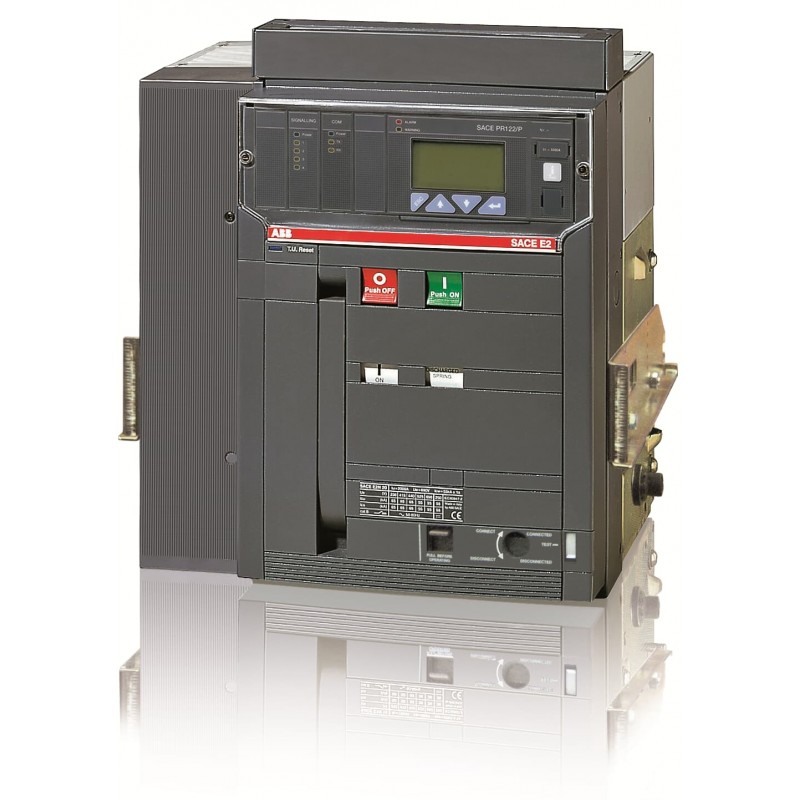

1SDA055885R1 ABB E2N1250 PR122/P LSIG 4P W MP
1SDA055885R1
ABB
E2N1250 PR122/P LSIG 4P W MP
E2N 12 PR122-LSIG R1250 4P W MP Offener Leistungsschalter Emax new Ausführung In Ausfahrbar
Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Leitungsschutzschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Material Compliance | |
|---|---|
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | Document availability on demand |
| SCIP | da1d968f-65a4-4892-84f9-2684352ce34f Italien (IT) |
| Vereinfachtes SCIP | da095af9-dfd4-4735-95e9-94eaebea2b4d Kroatien (CR) |
| 7a510b09-70a7-469b-8a6f-58cb599f818a Tschechische Republik (CZ) | |
| e9ffebea-47ba-4dd3-b3a7-f7d7804b73be Griechenland (GR) | |
| 63fce248-43ec-494c-a243-35cf7e0aab7d Estland (EE) | |
| a0958c3d-0f1f-45b2-8e4a-02e508822d83 Polen (PL) | |
| 1b3ef719-4c93-41d5-a11b-8a0cda93fa9a Schweden (SE) | |
| b9b4ce50-e15d-4b13-9d36-6ad607a836ef Bulgarien (BG) | |
| 80eee947-811e-4c92-be8b-ecf792d35876 Portugal (PT) | |
| 45f07b77-0d29-41c3-acf4-3053406ecff7 Frankreich (FR) | |
| f5d9701c-8463-4d67-800c-7a27c498537d Spanien (ES) | |
| 73619e27-8a54-45d9-a4b4-5ee9ff800719 Deutschland (DE) | |
| 5f99c5e6-5417-42ef-bae7-abe9d9fcba97 Schweden (SE) | |
| 2d16f068-902d-450b-8752-760f30d591fb Deutschland (DE) | |
| 741c314b-b324-48c7-807a-df6cfb5d2826 Ungarn (HU) | |
| 7760c5a4-4068-4ce8-a2af-b34546f8d6a3 Belgien (BE) | |
| f6fc10cf-f391-4bd8-82d0-2cd23232df90 Polen (PL) | |
| 7dd12fa4-3474-4e3a-ba75-3082cc7d2567 Ungarn (HU) | |
| bd561bb8-85ad-4027-9221-1293bf30f1c1 Niederlande (NL) | |
| aba6881f-7e08-4f96-801a-b05023ac4635 Frankreich (FR) | |
| 76dff1f8-4c6c-4661-bc57-57e95ddf1ff6 Deutschland (DE) | |
| 830daa03-0139-41a0-808c-f6729e809e23 Polen (PL) | |
| fd2a770f-3bf8-481c-955f-016a38abe23e Norwegen (NO) | |
| b569ee84-6179-42cd-b695-57349c7f1b36 Finnland (FI) | |
| 1c83dd5e-9292-4703-be2a-86ba63beb714 Belgien (BE) | |
| eeb3b387-5b57-4710-b8b6-cf6a13966985 Deutschland (DE) | |
| c52fba1a-1934-45d4-b669-7c32f2b1bb5f Dänemark (DK) | |
| 2473a213-b0af-499f-b70f-880a1c0844eb Deutschland (DE) | |
| Umgebungsbedingungen | |
| Umweltinformationen | 9AKK10103A6076 |
| Bestelldaten | |
| EAN | 8015644572259 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 414 mm |
| Höhe (Netto-Abmessung) | 461 mm |
| Tiefe (Netto-Abmessung) | 396.5 mm |
| Nettogewicht | 61 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | 1 Stück |
| Breite Verpackungseinheit 1 | 515 mm |
| Höhe Verpackungseinheit 1 | 600 mm |
| Länge Verpackungseinheit 1 | 615 mm |
| Bruttogewicht Verpackungseinheit 1 | 73 kg |
| EAN Verpackungseinheit 1 | 8015644572259 |
| Weitere Informationen | |
| Baureihe | SACE Emax |
| Produktname | Offener Leistungsschalter |
| Produkttyp | Offener Leistungsschalter |
| Version | W |
| Technische Daten | |
| Stromart | AC |
| Elektrische Belastbarkeit | Ue = < 440 V 15000 Zyklen |
| Ue = 500 ... 690 V 15000 Zyklen | |
| 30 Schaltspiele/Std | |
| Mechanische Lebensdauer | 25000 Zyklen |
| 60 Schaltspiele/Std | |
| Anzahl Pole | 4P |
| Verlustleistung | 130 W |
| Bemessungsstrom (In) | 1250 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsstrom (Ie) | 1250 A |
| Bemessungsbetriebsspannung | 690 V AC |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (220 V AC) 65 kA |
| (230 V AC) 65 kA | |
| (380 V AC) 65 kA | |
| (400 V AC) 65 kA | |
| (415 V AC) 65 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 55 kA | |
| (660 V AC) 55 kA | |
| (690 V AC) 55 kA | |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 55 kA |
| (für 3 s) 42 kA | |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (220 V AC) 65 kA |
| (230 V AC) 65 kA | |
| (380 V AC) 65 kA | |
| (400 V AC) 65 kA | |
| (415 V AC) 65 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 55 kA | |
| (660 V AC) 55 kA | |
| (690 V AC) 55 kA | |
| Bemessungsdauerstrom (Iu) | 1250 A |
| Bemessungsspannung (Ur) | 690 V |
| Auslöser | PR122/P-LSIG |
| Auslösertyp | EL |
| Kurzschlussfestigkeit | N |
| Normen | IEC |
| Produktvariante | E2 |
| Klemmenanschlussart | ausfahrbarer Leistungsschalter |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 1SDC200006D0105 |
| Konformitätserklärung - CE | 1SDL000165R0014 |
| Montage- und Betriebsanleitung | 1SDH000460R0003 |
| 1SDH000460R0103 | |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| UNSPSC | 39120000 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CIRCUIT BREAKERS TMAX XT.pdf | 26 Mbytes |
|
