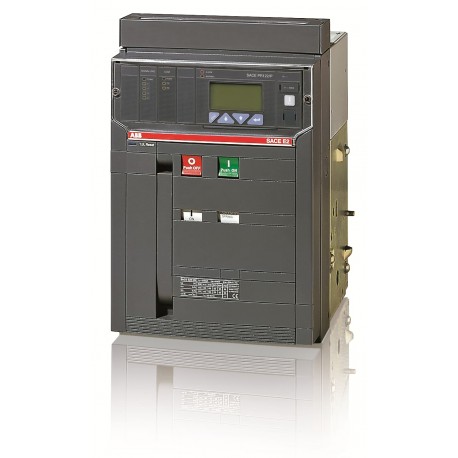

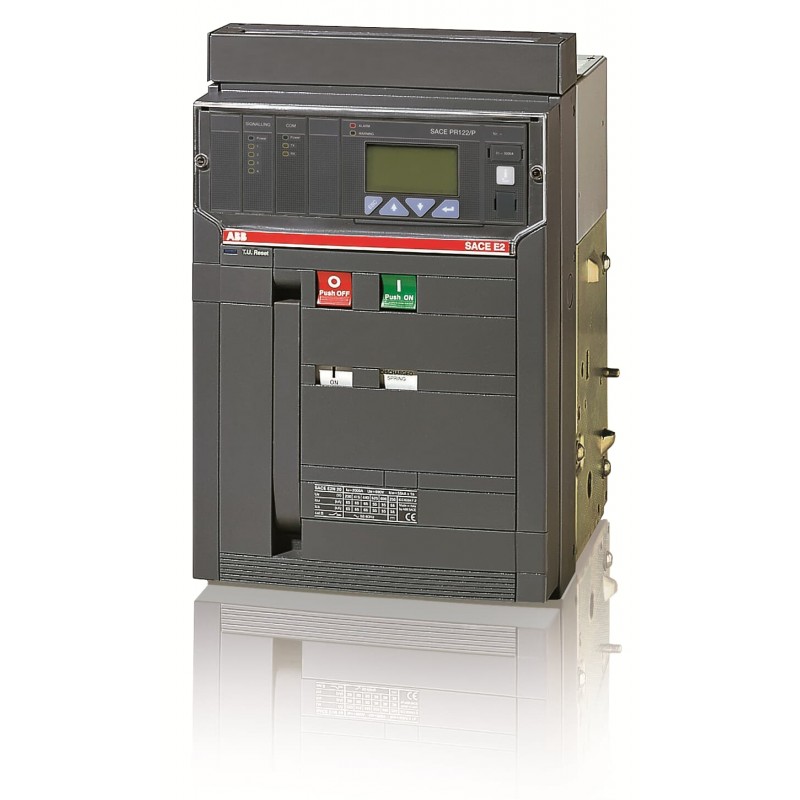

1SDA055831R1 ABB E2B2000 PR123/P LSIG 3P F HR
1SDA055831R1
ABB
E2B2000 PR123/P LSIG 3P F HR
E2B 20 PR123-LSIG R2000 3P F HR Offener Leistungsschalter Emax new mit Rückseit. Waagr. Flachanschl.
Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Leitungsschutzschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Material Compliance | |
|---|---|
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | Document availability on demand |
| SCIP | cc1ea1c8-31e5-4e4c-8630-ec1fbc9d4fdb Italien (IT) |
| Vereinfachtes SCIP | 1a33f337-ce34-4340-ab6c-9d9d6c53c192 Bulgarien (BG) |
| b26a0150-b712-4eef-a919-b8c5012ec4cb Polen (PL) | |
| 3d980642-6231-40e3-844c-89711d23841b Ungarn (HU) | |
| e1c43577-6e53-4531-96d3-66258f33957e Kroatien (CR) | |
| 9032e822-7bda-420d-9285-d2dc26db11e1 Polen (PL) | |
| 51ae7778-0fd2-4c2f-8440-326763de06c8 Niederlande (NL) | |
| 000254f5-d89a-40e3-8bad-b1b035a5e97b Portugal (PT) | |
| 741e8eae-d0d0-4350-903a-ff4a9f1c690e Deutschland (DE) | |
| d056d7ea-23ee-4cbb-be24-49757091a2d2 Tschechische Republik (CZ) | |
| 48387fb8-0a5e-4c3c-b76c-61f3ac9ba3a9 Belgien (BE) | |
| d85d2d29-c2c3-4317-bda2-484b3f97dc22 Norwegen (NO) | |
| b994499e-3510-4c80-a6d9-d1186187a894 Deutschland (DE) | |
| baebf54d-44eb-415a-9f3c-08b9282ae9cc Dänemark (DK) | |
| 7eb18285-6bca-43fd-aa09-85b3d7130145 Finnland (FI) | |
| 0bc56bb3-99a4-40df-8077-d02909cd7837 Polen (PL) | |
| a88fdbb9-a126-4653-8ccd-55cb08ba704e Deutschland (DE) | |
| d9cda3f0-7aa2-4c29-8748-510280d23c34 Estland (EE) | |
| 522651d0-ac61-4b0a-ab9f-a86f35c5e7b0 Schweden (SE) | |
| 74a72a96-3e39-4906-8ce8-fcdaf0a20e09 Frankreich (FR) | |
| f71123a3-87df-482e-9050-62ac18f8bb72 Schweden (SE) | |
| ac2a5f56-c2c2-4253-b867-75b840ccc3d9 Deutschland (DE) | |
| cebf7771-a6f9-43b4-a87f-ffd56d8dbda1 Ungarn (HU) | |
| b557d577-cba6-48d6-b2dc-bbee99e8b50d Frankreich (FR) | |
| e20ba834-aa83-421d-9eb6-3c6d7319fef1 Spanien (ES) | |
| 701089ab-a7c7-48d9-8559-ee8df14ffc10 Griechenland (GR) | |
| 472c62de-6bf1-4e23-951c-fb02fa2fc378 Belgien (BE) | |
| ac3282d1-c24c-4366-855c-ea4c6c5a2115 Deutschland (DE) | |
| Umgebungsbedingungen | |
| Umweltinformationen | 9AKK10103A6076 |
| Bestelldaten | |
| EAN | 8015644571719 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 296 mm |
| Höhe (Netto-Abmessung) | 418 mm |
| Tiefe (Netto-Abmessung) | 302 mm |
| Nettogewicht | 45 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | 1 Stück |
| Breite Verpackungseinheit 1 | 515 mm |
| Höhe Verpackungseinheit 1 | 600 mm |
| Länge Verpackungseinheit 1 | 515 mm |
| Bruttogewicht Verpackungseinheit 1 | 55 kg |
| EAN Verpackungseinheit 1 | 8015644571719 |
| Weitere Informationen | |
| Baureihe | SACE Emax |
| Produktname | Offener Leistungsschalter |
| Produkttyp | Offener Leistungsschalter |
| Version | F |
| Technische Daten | |
| Stromart | AC |
| Elektrische Belastbarkeit | Ue = < 440 V 10000 Zyklen |
| Ue = 500 ... 690 V 8000 Zyklen | |
| 30 Schaltspiele/Std | |
| Mechanische Lebensdauer | 25000 Zyklen |
| 60 Schaltspiele/Std | |
| Anzahl Pole | 3P |
| Verlustleistung | 180 W |
| Bemessungsstrom (In) | 2000 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsstrom (Ie) | 2000 A |
| Bemessungsbetriebsspannung | 690 V AC |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (220 V AC) 42 kA |
| (230 V AC) 42 kA | |
| (380 V AC) 42 kA | |
| (400 V AC) 42 kA | |
| (415 V AC) 42 kA | |
| (440 V AC) 42 kA | |
| (500 V AC) 42 kA | |
| (660 V AC) 42 kA | |
| (690 V AC) 42 kA | |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 42 kA |
| (für 3 s) 42 kA | |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (220 V AC) 42 kA |
| (230 V AC) 42 kA | |
| (380 V AC) 42 kA | |
| (400 V AC) 42 kA | |
| (415 V AC) 42 kA | |
| (440 V AC) 42 kA | |
| (500 V AC) 42 kA | |
| (660 V AC) 42 kA | |
| (690 V AC) 42 kA | |
| Bemessungsdauerstrom (Iu) | 2000 A |
| Bemessungsspannung (Ur) | 690 V |
| Auslöser | PR123/P-LSIG |
| Auslösertyp | EL |
| Kurzschlussfestigkeit | B |
| Normen | IEC |
| Produktvariante | E2 |
| Klemmenanschlussart | fester Leistungsschalter |
| rückseitig waagerecht | |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 1SDC200006D0105 |
| Konformitätserklärung - CE | 1SDL000165R0014 |
| Montage- und Betriebsanleitung | 1SDH000460R0003 |
| 1SDH000460R0103 | |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| UNSPSC | 39120000 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
