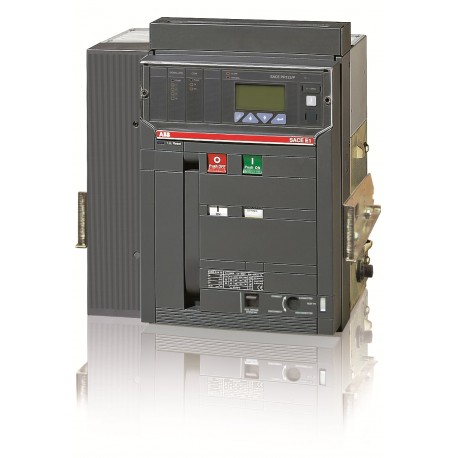

1SDA055789R1 ABB E1N1600 PR122/P LSIG 4P W MP
1SDA055789R1
ABB
E1N1600 PR122/P LSIG 4P W MP
E1N 16 PR122-LSIG R1600 4P W MP Offener Leistungsschalter Emax new Ausführung In Ausfahrbar
Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Leitungsschutzschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Material Compliance | |
|---|---|
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | Document availability on demand |
| SCIP | 37865dd0-7e7f-4509-91ab-571ada2791d5 Italien (IT) |
| Vereinfachtes SCIP | 97d32e87-a42c-41fc-8894-2402dfd2fc54 Deutschland (DE) |
| b1add0f9-a741-4487-8378-f88455d5442a Deutschland (DE) | |
| d761a405-d785-4934-8db1-292cf06cc870 Frankreich (FR) | |
| 83afc316-6f7c-447a-ad22-3efe9952f764 Frankreich (FR) | |
| 96e7ce2e-a310-4805-a4ce-e4a66ed6d225 Ungarn (HU) | |
| 52af3e78-6b8c-47d1-abd6-8936f75881db Spanien (ES) | |
| 1e3c22f8-2b6f-431e-a6a1-7192aadca2df Belgien (BE) | |
| 2d19fca6-304e-4905-adfd-dc1cbebc9542 Norwegen (NO) | |
| 80c91073-9ea7-48e0-b20c-d774e2771508 Finnland (FI) | |
| be9e2df8-1193-45eb-910e-309a36653809 Belgien (BE) | |
| 5d453654-80e9-43d1-857d-992051d3dd70 Deutschland (DE) | |
| 10fcc974-6f5b-42b6-af6c-5acbbad2b7c3 Deutschland (DE) | |
| 909aa27a-bee3-4c2c-874a-f4f3a5d5ba7f Polen (PL) | |
| edee92b6-a841-48e9-813e-612223cfc6c1 Niederlande (NL) | |
| ffbe848e-9a1e-495e-a53a-bfa01b1533c9 Ungarn (HU) | |
| 4bccb95e-5cf0-4038-a7f2-9ebd19d52d22 Estland (EE) | |
| 5002bc2d-daa5-472b-a4e1-93ad60cc5536 Griechenland (GR) | |
| cf4e59c3-083e-49fc-9842-feb07d2e8cbc Portugal (PT) | |
| 61c153da-c86d-42fc-9186-7f9ba227626b Dänemark (DK) | |
| 0a771fc1-7021-4f33-8477-00285d853813 Deutschland (DE) | |
| 544563c5-22fb-43a4-aaad-e13e3be18382 Kroatien (CR) | |
| d80ede72-b0e4-4317-a791-53940f9c5aee Polen (PL) | |
| 587e1da7-3199-4d13-9117-58173ad825c0 Tschechische Republik (CZ) | |
| fcf2ba2e-cd5b-4be4-bb8d-b2d0d1747ac0 Schweden (SE) | |
| 97026af2-7d13-4ab9-9d53-37b778ab5661 Schweden (SE) | |
| f6e899a2-8c6a-4939-ab92-15a31584b918 Bulgarien (BG) | |
| 8c9fd5fd-f07b-40cf-b273-1b7cdc0d06c2 Polen (PL) | |
| Umgebungsbedingungen | |
| Umweltinformationen | 9AKK10103A6076 |
| Bestelldaten | |
| EAN | 8015644571290 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 414 mm |
| Höhe (Netto-Abmessung) | 461 mm |
| Tiefe (Netto-Abmessung) | 396.5 mm |
| Nettogewicht | 54 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | 1 Stück |
| Breite Verpackungseinheit 1 | 515 mm |
| Höhe Verpackungseinheit 1 | 600 mm |
| Länge Verpackungseinheit 1 | 615 mm |
| Bruttogewicht Verpackungseinheit 1 | 67 kg |
| EAN Verpackungseinheit 1 | 8015644571290 |
| Weitere Informationen | |
| Baureihe | SACE Emax |
| Produktname | Offener Leistungsschalter |
| Produkttyp | Offener Leistungsschalter |
| Version | W |
| Technische Daten | |
| Stromart | AC |
| Elektrische Belastbarkeit | Ue = < 440 V 10000 Zyklen |
| Ue = 500 ... 690 V 8000 Zyklen | |
| 30 Schaltspiele/Std | |
| Mechanische Lebensdauer | 25000 Zyklen |
| 60 Schaltspiele/Std | |
| Anzahl Pole | 4P |
| Verlustleistung | 378 W |
| Bemessungsstrom (In) | 1600 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsstrom (Ie) | 1600 A |
| Bemessungsbetriebsspannung | 690 V AC |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (220 V AC) 50 kA |
| (230 V AC) 50 kA | |
| (400 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 50 kA | |
| (660 V AC) 50 kA | |
| (380 V AC) 50 kA | |
| (690 V AC) 50 kA | |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 50 kA |
| (für 3 s) 36 kA | |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (220 V AC) 50 kA |
| (230 V AC) 50 kA | |
| (400 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 50 kA | |
| (660 V AC) 50 kA | |
| (380 V AC) 50 kA | |
| (690 V AC) 50 kA | |
| Bemessungsdauerstrom (Iu) | 1600 A |
| Bemessungsspannung (Ur) | 690 V |
| Auslöser | PR122/P-LSIG |
| Auslösertyp | EL |
| Kurzschlussfestigkeit | N |
| Normen | IEC |
| Produktvariante | E1 |
| Klemmenanschlussart | ausfahrbarer Leistungsschalter |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 1SDC200006D0105 |
| Konformitätserklärung - CE | 1SDL000165R0013 |
| Montage- und Betriebsanleitung | 1SDH000460R0003 |
| 1SDH000460R0103 | |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| UNSPSC | 39120000 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
