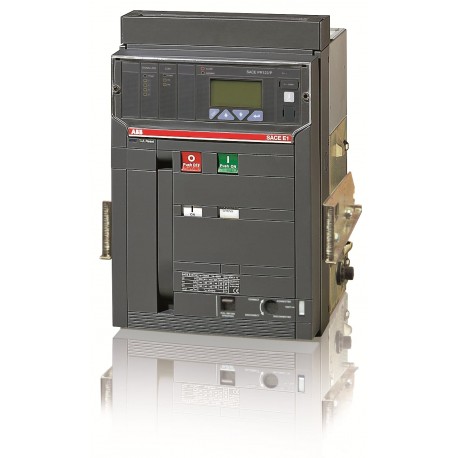

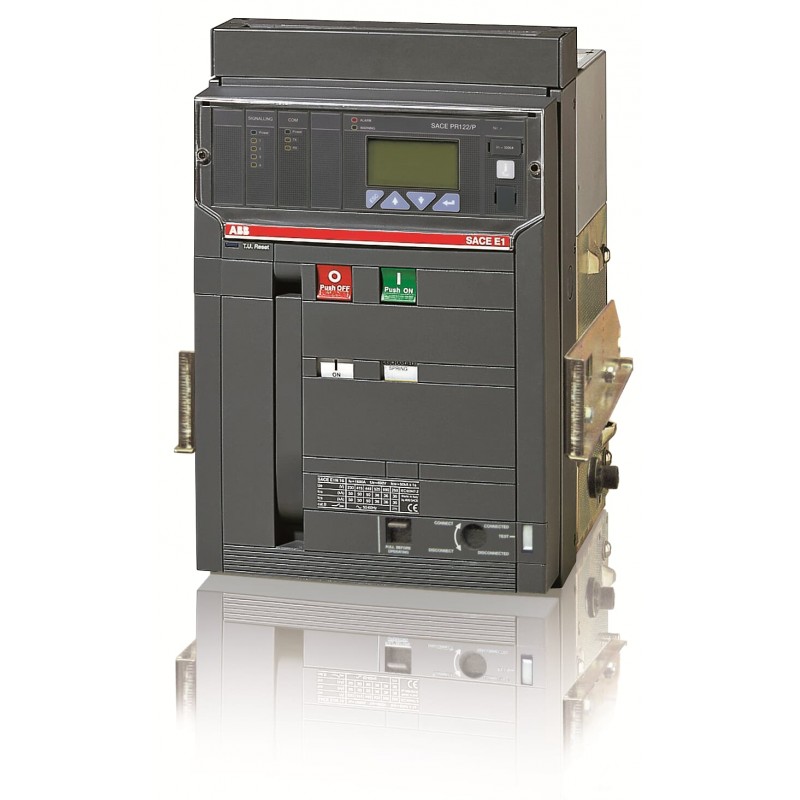

1SDA055781R1 ABB E1N1600 PR122/P LSIG 3P W MP
1SDA055781R1
ABB
E1N1600 PR122/P LSIG 3P W MP
E1N 16 PR122-LSIG R1600 3P W MP Offener Leistungsschalter Emax new Ausführung In Ausfahrbar
Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Leitungsschutzschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Material Compliance | |
|---|---|
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | Document availability on demand |
| SCIP | 47e0ff42-2492-44f4-8429-0be5554e5698 Italien (IT) |
| Vereinfachtes SCIP | b8587033-3c9f-4391-b016-529b84d2d75e Polen (PL) |
| 1b705b6d-00ba-4982-a2eb-0fcfc026ee7e Tschechische Republik (CZ) | |
| 09d20386-9fd8-4403-8174-b38e1c4bf600 Norwegen (NO) | |
| 403fffff-30b7-412c-8bcf-922b659b0e77 Deutschland (DE) | |
| f1c529fa-772b-474d-937f-a5908149a2b8 Dänemark (DK) | |
| c41d720e-333a-46f7-86c6-165e25828ee5 Deutschland (DE) | |
| 7ad5800c-d24a-4170-ac31-0c6372839539 Finnland (FI) | |
| 7dbe29b2-db7b-4ee7-9b88-f92147287af6 Kroatien (CR) | |
| 9d9fbe67-61cc-45d2-9219-27fc6d462070 Ungarn (HU) | |
| b00838fb-fea7-4c20-83c7-3be0f645a884 Niederlande (NL) | |
| cd0a994b-3480-4480-97fa-d3c6e6157dbf Belgien (BE) | |
| cec4cf5d-114b-438e-b522-5e592e50bf5e Polen (PL) | |
| 29c50be7-72d4-4216-a89d-eb1d6b9399e3 Portugal (PT) | |
| 448968eb-3940-4f24-bb98-14847a4d6bc4 Deutschland (DE) | |
| acf17b77-37e9-4d69-a190-3cd72a41471a Schweden (SE) | |
| cfdb8969-2c63-4c9f-9c6e-2656e6e68616 Frankreich (FR) | |
| 9b04d14c-04af-42a8-9c72-398cc57daa9d Deutschland (DE) | |
| c0a39464-0716-4670-a6c0-17f46b7842e0 Spanien (ES) | |
| 11f590a1-cc03-4fa5-a261-50d21130642b Ungarn (HU) | |
| 8c329724-2486-4161-8328-5dd95f80b64c Frankreich (FR) | |
| 9fec6a53-9706-4e6d-9946-5a4826ab0bac Polen (PL) | |
| 3c36cbae-0c57-4d30-bb2c-458cdea0a3d3 Bulgarien (BG) | |
| a3bd1c00-8ae5-4b55-9d2d-e8e122ba6e9b Schweden (SE) | |
| 2d4f49a9-7a62-4e2d-942b-644476337e5d Griechenland (GR) | |
| 17e430b6-d389-4b11-8dab-31bc497b68c6 Belgien (BE) | |
| 78b4c0db-5f88-46ac-b768-28ab1fd96dfe Deutschland (DE) | |
| 7a1dbe07-e59e-495b-b514-2f45b4799d5e Estland (EE) | |
| Umgebungsbedingungen | |
| Umweltinformationen | 9AKK10103A6076 |
| Bestelldaten | |
| EAN | 8015644571214 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 324 mm |
| Höhe (Netto-Abmessung) | 461 mm |
| Tiefe (Netto-Abmessung) | 396.5 mm |
| Nettogewicht | 44 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | 1 Stück |
| Breite Verpackungseinheit 1 | 515 mm |
| Höhe Verpackungseinheit 1 | 600 mm |
| Länge Verpackungseinheit 1 | 515 mm |
| Bruttogewicht Verpackungseinheit 1 | 55 kg |
| EAN Verpackungseinheit 1 | 8015644571214 |
| Weitere Informationen | |
| Baureihe | SACE Emax |
| Produktname | Offener Leistungsschalter |
| Produkttyp | Offener Leistungsschalter |
| Version | W |
| Technische Daten | |
| Stromart | AC |
| Elektrische Belastbarkeit | Ue = < 440 V 10000 Zyklen |
| Ue = 500 ... 690 V 8000 Zyklen | |
| 30 Schaltspiele/Std | |
| Mechanische Lebensdauer | 25000 Zyklen |
| 60 Schaltspiele/Std | |
| Anzahl Pole | 3P |
| Verlustleistung | 378 W |
| Bemessungsstrom (In) | 1600 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsstrom (Ie) | 1600 A |
| Bemessungsbetriebsspannung | 690 V AC |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (220 V AC) 50 kA |
| (230 V AC) 50 kA | |
| (400 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 50 kA | |
| (660 V AC) 50 kA | |
| (380 V AC) 50 kA | |
| (690 V AC) 50 kA | |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 50 kA |
| (für 3 s) 36 kA | |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (220 V AC) 50 kA |
| (230 V AC) 50 kA | |
| (400 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 50 kA | |
| (660 V AC) 50 kA | |
| (380 V AC) 50 kA | |
| (690 V AC) 50 kA | |
| Bemessungsdauerstrom (Iu) | 1600 A |
| Bemessungsspannung (Ur) | 690 V |
| Auslöser | PR122/P-LSIG |
| Auslösertyp | EL |
| Kurzschlussfestigkeit | N |
| Normen | IEC |
| Produktvariante | E1 |
| Klemmenanschlussart | ausfahrbarer Leistungsschalter |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 1SDC200006D0105 |
| Konformitätserklärung - CE | 1SDL000165R0013 |
| Montage- und Betriebsanleitung | 1SDH000460R0003 |
| 1SDH000460R0103 | |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| UNSPSC | 39120000 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
