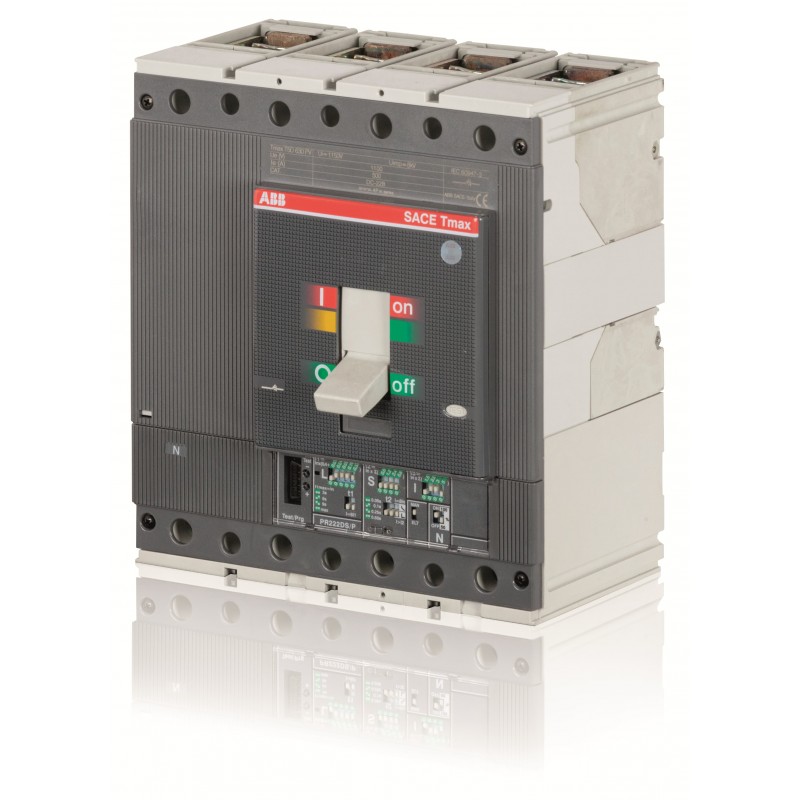

1SDA054403R1 ABB C.BREAKER TMAX T5N 630 FEST VIERPOLIG MIT FRONTKLEMMEN UND SOLID-STATE-RELEASE IN AC PR222D..
1SDA054403R1
ABB
C.BREAKER TMAX T5N 630 FEST VIERPOLIG MIT FRONTKLEMMEN UND SOLID-STATE-RELEASE IN AC PR222DS/P-LSIG R 630
T5N 630 PR222DS/P-LSIG In=630 4p F F Kompakter Leistungsschalter Tmax T5 mit vorderseit. Anschlüssen
Geformte Fall " Isomax - Tmax "
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| Material Compliance | |
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 9AKK108467A8326 |
| SCIP | 02b79f3e-b338-488d-b5b1-913d4b4c9314 China (CN) |
| Vereinfachtes SCIP | 2e2af507-e267-43d2-b7c1-5a664a7fd7b7 Frankreich (FR) |
| 2c334be3-6736-450d-b8aa-479d482b2050 Polen (PL) | |
| 84f6f851-e932-4fe2-b456-6cf1531fdf88 Tschechische Republik (CZ) | |
| fdd2e904-7b0f-4087-b5b9-004d01cf8f62 Norwegen (NO) | |
| e4bf9236-c737-4718-acec-6d6e63c8c50e Ungarn (HU) | |
| 7630aac4-5a6f-4a7e-af3a-9340af462560 Deutschland (DE) | |
| 48a0168b-1dfb-4322-982f-750811bb1b42 Kroatien (CR) | |
| 6b46ff57-099d-48f1-923e-f6f8f6ed5291 Finnland (FI) | |
| 651f3003-03be-4c01-adae-f44c385ee981 Belgien (BE) | |
| df903fdd-307c-47dc-862e-f53c5acc54e8 Deutschland (DE) | |
| 59ea4aba-a095-4c22-ad9e-3cfcfbd0145f Dänemark (DK) | |
| ded46b38-97fa-4c6c-8fc7-a4ee2452e2cb Deutschland (DE) | |
| a97266d3-5b24-4a0c-a00f-155339d1e41e Polen (PL) | |
| fe379215-cf32-42de-bb81-cfae72441f6d Estland (EE) | |
| da162571-5aa8-4121-bcba-1bdd0445209c Niederlande (NL) | |
| 8821bc09-810d-4991-be1c-92dd32655985 Ungarn (HU) | |
| 30709673-148c-4aeb-9b05-a32b9a377bf4 Bulgarien (BG) | |
| bb28d95e-72cc-4589-9c33-12d5bcf23584 Schweden (SE) | |
| fa3a25a8-e3d5-44d6-9512-c9d57be737b9 Portugal (PT) | |
| 7509a659-fb49-439f-b10b-086ffefa0114 Griechenland (GR) | |
| d6a1180e-9239-418c-a645-f0f4a74f124c Deutschland (DE) | |
| a45d4e79-5650-415c-940b-462c977e05b5 Frankreich (FR) | |
| 716102cd-68f0-4b4e-ad90-5cd4cb6cda02 Polen (PL) | |
| b623448f-a89f-4766-9d83-2d974536420c Spanien (ES) | |
| f5fe83e7-8214-4024-be59-f2efebabf08e Schweden (SE) | |
| 89336b6e-be3b-4a74-9cd1-335e4bee58a9 Deutschland (DE) | |
| b478cc7b-da01-4d27-840c-62c30f4b24ef Belgien (BE) | |
| Umgebungsbedingungen | |
| Umweltinformationen | 1SDL000143R0 |
| 9AKK108467A6707 | |
| Bestelldaten | |
| E-Nummer (Finnland) | 3655398 |
| EAN | 8015644555016 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 186 mm |
| Höhe (Netto-Abmessung) | 205 mm |
| Tiefe (Netto-Abmessung) | 103.5 mm |
| Nettogewicht | 6.2 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | 1 Stück |
| Breite Verpackungseinheit 1 | 248 mm |
| Höhe Verpackungseinheit 1 | 240 mm |
| Länge Verpackungseinheit 1 | 285 mm |
| Bruttogewicht Verpackungseinheit 1 | 6.2 kg |
| EAN Verpackungseinheit 1 | 8015644555016 |
| Weitere Informationen | |
| Baureihe | SACE Tmax T |
| Produktname | Kompaktleistungsschalter |
| Produkttyp | CB (Komplettgerät Schalteinheit + Schutzauslöser) |
| Geeignet für | T5 |
| Geeignet für Produktklasse | Kompaktleistungsschalter |
| Version | F |
| Technische Daten | |
| Elektrische Belastbarkeit | 5000 Zyklen |
| 60 Schaltspiele/Std | |
| Mechanische Lebensdauer | 20000 Zyklen |
| 120 Schaltspiele/Std | |
| Anzahl Pole | 4P |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 41 W |
| Bemessungsstrom (In) | 630 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 8 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsspannung | 690 V AC |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (220 V AC) 70 kA |
| (230 V AC) 70 kA | |
| (380 V AC) 36 kA | |
| (400 V AC) 36 kA | |
| (415 V AC) 36 kA | |
| (440 V AC) 30 kA | |
| (500 V AC) 25 kA | |
| (690 V AC) 20 kA | |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (220 V AC) 70 kA |
| (230 V AC) 70 kA | |
| (380 V AC) 36 kA | |
| (400 V AC) 36 kA | |
| (415 V AC) 36 kA | |
| (440 V AC) 30 kA | |
| (500 V AC) 25 kA | |
| (690 V AC) 20 kA | |
| Bemessungsdauerstrom (Iu) | 630 A |
| Auslöser | PR222DS/P-LSIG |
| Auslösertyp | EL |
| Kurzschlussfestigkeit | N |
| Normen | IEC |
| Produktvariante | T5 |
| Klemmenanschlussart | fester Leistungsschalter |
| vorderseitig | |
| Maximale Testspannung (Utest) | 3500 V |
| Testspannung für 1 Minute bei industrieller Frequenz | 3500 V |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 9AKK107991A5458 |
| Konformitätserklärung - CE | 9AKK106713A5539 |
| Konformitätserklärung gemäß EU Data Act | 1SDH002560A1001 |
| Montage- und Betriebsanleitung | 1SDH000437R0001 |
| Montage- und Betriebsanleitung Teil 2 | ITSCE-RH0100001 |
| Montage- und Betriebsanleitung Teil 3 | 1SDH000436R0502 |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| ETIM 10 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| UNSPSC | 39121100 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| eClass | V11.1 : 27370409 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG ABB TMAX XT EN.pdf | 70 Mbytes |
|
