Vergrößern

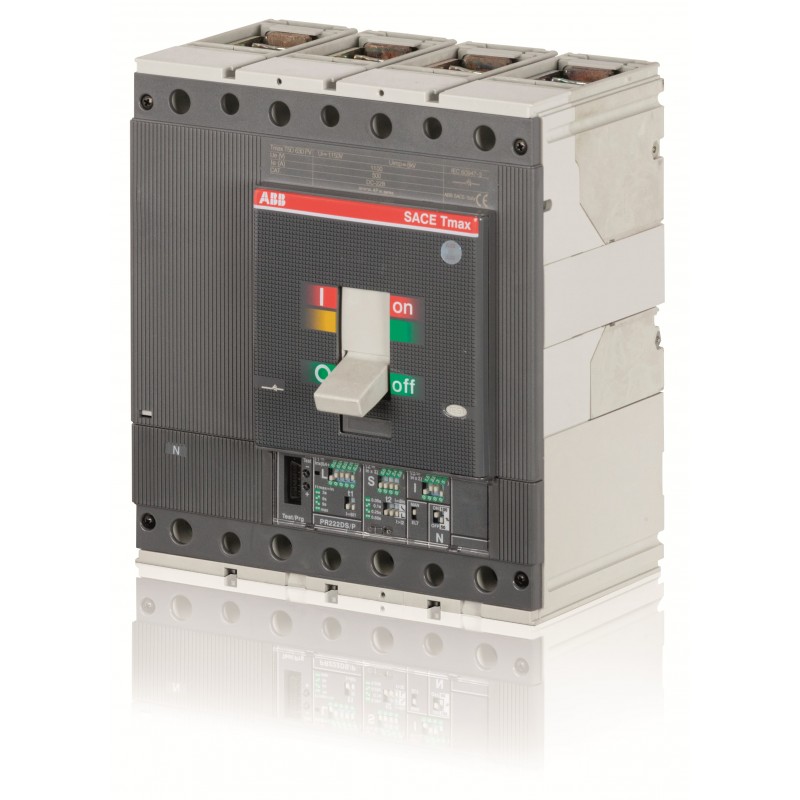

1SDA054379R1 ABB C.BREAKER TMAX T5L 400 FIXED FOUR-POLE MIT FRONT TERMINALS UND SOLID-STATE RELEASE IN AC PR..
1SDA054379R1
ABB
C.BREAKER TMAX T5L 400 FIXED FOUR-POLE MIT FRONT TERMINALS UND SOLID-STATE RELEASE IN AC PR222DS/P-LSIG R 400
T5L 400 PR222DS/P-LSIG In=400 4p F F Kompakter Leistungsschalter Tmax T5 mit vorderseit. Anschlüssen
Geformte Fall " Isomax - Tmax "
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| Material Compliance | |
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 9AKK108467A8326 |
| SCIP | 49a61d99-2c74-4763-a393-462d8c2a6d14 China (CN) |
| Vereinfachtes SCIP | 24bd3fc0-602a-43de-b312-a35967c472b2 Deutschland (DE) |
| 846a06e0-d811-43f6-8cb5-e9e411d5915b Tschechische Republik (CZ) | |
| bf4ee7de-0aa5-4e69-9434-1f3def969fe6 Polen (PL) | |
| cf3a87a3-2d07-45e6-8713-75d65552a6ed Finnland (FI) | |
| fcb982c3-0966-4f62-96d9-ece1169ba8b2 Belgien (BE) | |
| 309ef054-acff-4bb1-836e-27c5672ff935 Norwegen (NO) | |
| ef0e5628-0c19-4846-af40-3732fceb33a3 Kroatien (CR) | |
| 86df4a45-bff7-4759-956f-2f6c9c2e6bb7 Deutschland (DE) | |
| 90c0f567-ec1e-4c2e-859f-2f6c15b45987 Deutschland (DE) | |
| a1211a84-3f63-4c37-862c-456e20f2abb6 Dänemark (DK) | |
| 6b15d08d-4680-44c6-8bf2-9f97b8337991 Niederlande (NL) | |
| 0a31e374-22d7-45ef-b327-55485eae4e07 Polen (PL) | |
| b3bf2292-516e-415f-a374-6e0926ca2573 Ungarn (HU) | |
| 1bce8a9b-1593-4845-964b-54295de840c4 Estland (EE) | |
| 28cc395e-1cad-4052-bbae-5794daa37e01 Griechenland (GR) | |
| 9a2d9944-c134-46ee-b77a-d1fff66c9d6d Deutschland (DE) | |
| 38eab10e-5f4f-4705-8975-8e6ac1ec6f6e Frankreich (FR) | |
| 250ffcff-ebc8-4399-9eea-ffaee3e65990 Polen (PL) | |
| 713a490c-1f34-4b0d-869e-2640ec65775d Schweden (SE) | |
| 65672434-2520-4218-8d1f-b1ac311e6967 Portugal (PT) | |
| 51bb05f6-d46b-42c6-9364-f1377cc06a1b Bulgarien (BG) | |
| d761b922-c8ca-4a9f-a56e-695b509b68bd Belgien (BE) | |
| 27dfadb3-781c-4823-8622-a5a80e1d285d Ungarn (HU) | |
| d1e52327-1816-42a2-97ef-846a991b415c Frankreich (FR) | |
| deac90f6-fa06-4f31-9112-2a80a9534068 Schweden (SE) | |
| cdf36ba4-c838-428d-9846-fb81fd05320f Spanien (ES) | |
| 3989031d-564c-426a-a747-57129ca6db74 Deutschland (DE) | |
| Umgebungsbedingungen | |
| Umweltinformationen | 1SDL000143R0 |
| 9AKK108467A6707 | |
| Bestelldaten | |
| E-Nummer (Finnland) | 3655406 |
| EAN | 8015644554774 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 186 mm |
| Höhe (Netto-Abmessung) | 205 mm |
| Tiefe (Netto-Abmessung) | 103.5 mm |
| Nettogewicht | 6.2 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | 1 Stück |
| Breite Verpackungseinheit 1 | 248 mm |
| Höhe Verpackungseinheit 1 | 240 mm |
| Länge Verpackungseinheit 1 | 285 mm |
| Bruttogewicht Verpackungseinheit 1 | 6.2 kg |
| EAN Verpackungseinheit 1 | 8015644554774 |
| Weitere Informationen | |
| Baureihe | SACE Tmax T |
| Produktname | Kompaktleistungsschalter |
| Produkttyp | CB (Komplettgerät Schalteinheit + Schutzauslöser) |
| Geeignet für | T5 |
| Geeignet für Produktklasse | Kompaktleistungsschalter |
| Version | F |
| Technische Daten | |
| Elektrische Belastbarkeit | 7000 Zyklen |
| 60 Schaltspiele/Std | |
| Mechanische Lebensdauer | 20000 Zyklen |
| 120 Schaltspiele/Std | |
| Anzahl Pole | 4P |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 16.5 W |
| Bemessungsstrom (In) | 400 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 8 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsspannung | 690 V AC |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (220 V AC) 200 kA |
| (230 V AC) 200 kA | |
| (380 V AC) 120 kA | |
| (400 V AC) 120 kA | |
| (415 V AC) 120 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 85 kA | |
| (690 V AC) 70 kA | |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 5 kA |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (220 V AC) 200 kA |
| (230 V AC) 200 kA | |
| (380 V AC) 120 kA | |
| (400 V AC) 120 kA | |
| (415 V AC) 120 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 85 kA | |
| (690 V AC) 70 kA | |
| Bemessungsdauerstrom (Iu) | 400 A |
| Auslöser | PR222DS/P-LSIG |
| Auslösertyp | EL |
| Kurzschlussfestigkeit | L |
| Normen | IEC |
| Produktvariante | T5 |
| Klemmenanschlussart | fester Leistungsschalter |
| vorderseitig | |
| Maximale Testspannung (Utest) | 3500 V |
| Testspannung für 1 Minute bei industrieller Frequenz | 3500 V |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 9AKK107991A5458 |
| Konformitätserklärung - CE | 9AKK106713A5539 |
| Konformitätserklärung gemäß EU Data Act | 1SDH002560A1001 |
| GL Zertifikat | 1SDL000163R0062 |
| Montage- und Betriebsanleitung | 1SDH000437R0001 |
| Montage- und Betriebsanleitung Teil 2 | ITSCE-RH0100001 |
| Montage- und Betriebsanleitung Teil 3 | 1SDH000436R0502 |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| ETIM 10 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| UNSPSC | 39121100 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| eClass | V11.1 : 27370409 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG ABB TMAX XT EN.pdf | 70 Mbytes |
|
