Vergrößern

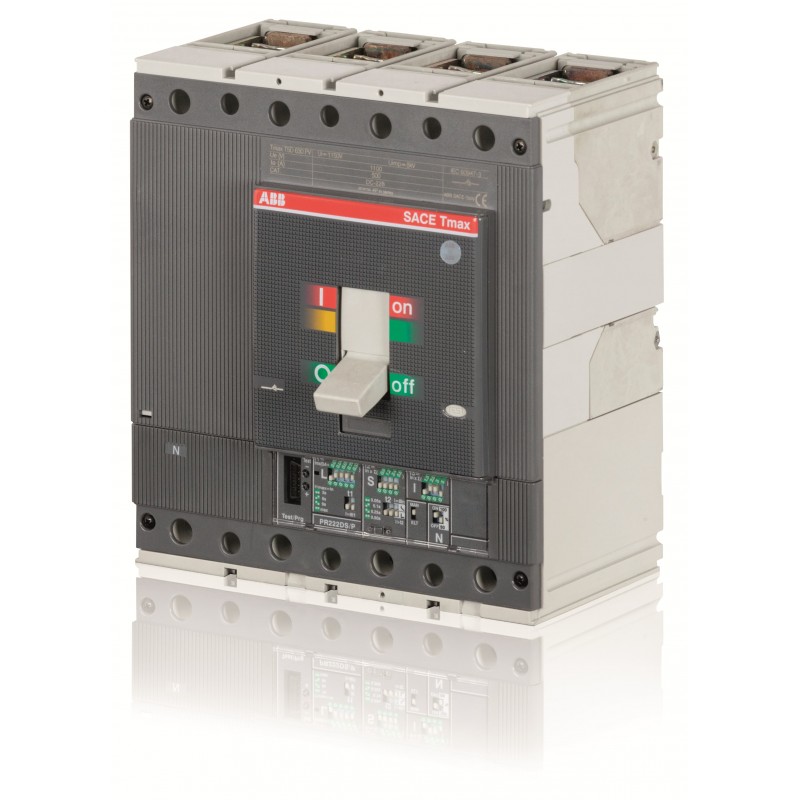

1SDA054347R1 ABB T5S 400 PR222DS/P-LSIG Eingang 400 4p F F
1SDA054347R1
ABB
T5S 400 PR222DS/P-LSIG Eingang=400 4p F F
T5S 400 PR222DS/P-LSIG In=400 4p F F Kompakter Leistungsschalter Tmax T5 mit vorderseit. Anschlüssen
Geformte Fall " Isomax - Tmax "
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| Material Compliance | |
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 9AKK108467A8326 |
| SCIP | 4d594122-13a4-4720-b6f3-9147c972ae89 China (CN) |
| Vereinfachtes SCIP | 990a9134-1b45-4971-b9ef-7f9519ca699f Finnland (FI) |
| 4cb6c4c4-a428-487a-b0fb-5f88b959629b Belgien (BE) | |
| 9868e7c9-d567-4342-886a-53b915b6098e Estland (EE) | |
| c0eeea4c-c9d2-4635-b124-fa1c75059586 Niederlande (NL) | |
| 6cf7ac4f-23bc-4aed-b682-041c2388db1d Polen (PL) | |
| e9a5a742-835d-43f8-bfee-b5ff527c8898 Ungarn (HU) | |
| f6047d0e-2d59-4dbf-b1da-bc858c5c8cdc Dänemark (DK) | |
| 4d4c07db-2bf1-4aca-ad30-56d6f96e8d53 Deutschland (DE) | |
| 81ae0466-e821-4410-9534-d7eeddb2a807 Deutschland (DE) | |
| b352bf92-137c-4f0c-bbc9-63b7977cb33f Deutschland (DE) | |
| c4c671d3-f766-4d37-bfe4-b1efffffc901 Frankreich (FR) | |
| 03e82293-1d01-41e6-b70f-f19213aba2ee Bulgarien (BG) | |
| dec077aa-6856-4557-b593-f0b135f55389 Portugal (PT) | |
| 251bcf48-e413-4841-8807-2e315ad75b14 Griechenland (GR) | |
| 880f83e8-94cb-4646-a1c3-2b5b03391c41 Schweden (SE) | |
| cb305ad7-2ce2-4f6e-be47-9b8e71c083be Polen (PL) | |
| c8d4e866-7fbc-46b1-89d1-66411719143f Belgien (BE) | |
| a286b4f5-1270-49a6-80a3-cdcae96e4ef6 Deutschland (DE) | |
| 45113b76-b1a6-4976-874b-ab466b753a95 Spanien (ES) | |
| e7cf5975-9e36-493f-a345-a44ba82ee7db Frankreich (FR) | |
| 240195b4-6c8a-470b-bf43-0aa60f559db9 Schweden (SE) | |
| 53041b0b-1cfe-4cf6-955b-d0c19c4c8c76 Polen (PL) | |
| 9d53f236-70a0-4ebd-9222-2d729dc16f3a Kroatien (CR) | |
| 3864c5fb-b235-485d-8575-5e6ea4a5cdc2 Deutschland (DE) | |
| f2252830-41ff-4ad7-a258-d28d1d7d3823 Norwegen (NO) | |
| 3adf1bc4-845b-47a9-8cc1-7489cbfefce0 Tschechische Republik (CZ) | |
| 621cbe36-afd7-47ce-a037-18b8cccb82c1 Ungarn (HU) | |
| Umgebungsbedingungen | |
| Umweltinformationen | 1SDL000143R0 |
| 9AKK108467A6707 | |
| Bestelldaten | |
| E-Nummer (Finnland) | 3655400 |
| E-Nummer (Norwegen) | 4384067 |
| EAN | 8015644554453 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 186 mm |
| Höhe (Netto-Abmessung) | 205 mm |
| Tiefe (Netto-Abmessung) | 103.5 mm |
| Nettogewicht | 6.2 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | 1 Stück |
| Breite Verpackungseinheit 1 | 248 mm |
| Höhe Verpackungseinheit 1 | 240 mm |
| Länge Verpackungseinheit 1 | 285 mm |
| Bruttogewicht Verpackungseinheit 1 | 6.2 kg |
| EAN Verpackungseinheit 1 | 8015644554453 |
| Weitere Informationen | |
| Baureihe | SACE Tmax T |
| Produktname | Kompaktleistungsschalter |
| Produkttyp | CB (Komplettgerät Schalteinheit + Schutzauslöser) |
| Geeignet für | T5 |
| Geeignet für Produktklasse | Kompaktleistungsschalter |
| Version | F |
| Technische Daten | |
| Elektrische Belastbarkeit | 7000 Zyklen |
| 60 Schaltspiele/Std | |
| Mechanische Lebensdauer | 20000 Zyklen |
| 120 Schaltspiele/Std | |
| Anzahl Pole | 4P |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 16.5 W |
| Bemessungsstrom (In) | 400 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 8 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsspannung | 690 V AC |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (380 V AC) 50 kA | |
| (400 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 40 kA | |
| (500 V AC) 30 kA | |
| (690 V AC) 25 kA | |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 5 kA |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (380 V AC) 50 kA | |
| (400 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 40 kA | |
| (500 V AC) 30 kA | |
| (690 V AC) 25 kA | |
| Bemessungsdauerstrom (Iu) | 400 A |
| Auslöser | PR222DS/P-LSIG |
| Auslösertyp | EL |
| Kurzschlussfestigkeit | S |
| Normen | IEC |
| Produktvariante | T5 |
| Klemmenanschlussart | fester Leistungsschalter |
| vorderseitig | |
| Maximale Testspannung (Utest) | 3500 V |
| Testspannung für 1 Minute bei industrieller Frequenz | 3500 V |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 9AKK107991A5458 |
| Konformitätserklärung - CE | 9AKK106713A5539 |
| Konformitätserklärung gemäß EU Data Act | 1SDH002560A1001 |
| GL Zertifikat | 1SDL000163R0062 |
| Montage- und Betriebsanleitung | 1SDH000437R0001 |
| Montage- und Betriebsanleitung Teil 2 | ITSCE-RH0100001 |
| Montage- und Betriebsanleitung Teil 3 | 1SDH000436R0502 |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| ETIM 10 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| UNSPSC | 39121100 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| eClass | V11.1 : 27370409 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG ABB TMAX XT EN.pdf | 70 Mbytes |
|
