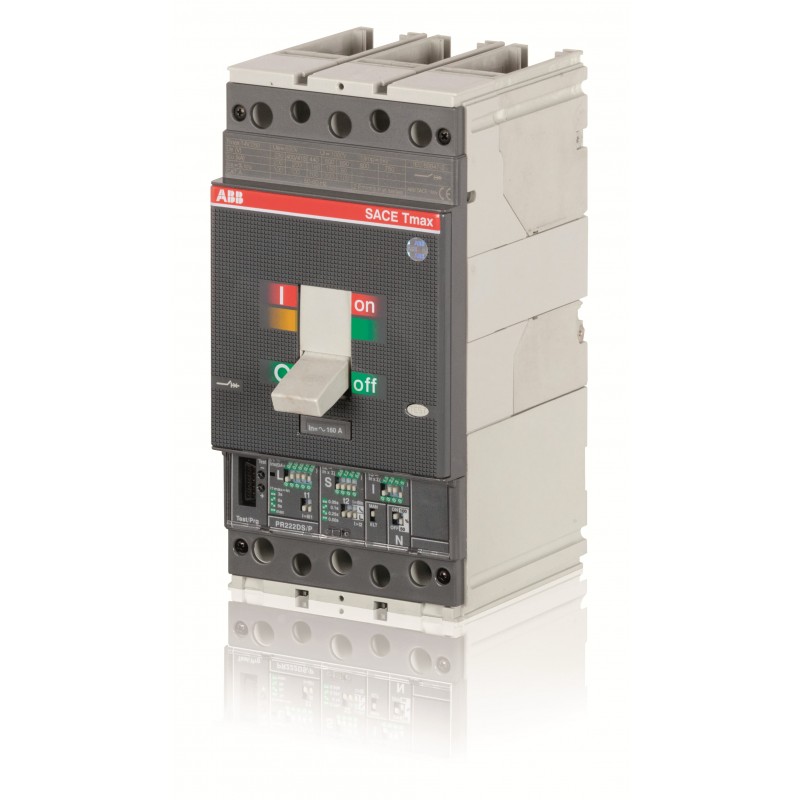

1SDA054079R1 ABB T4 classic Serie
1SDA054079R1
ABB
T4 classic Serie
T4L250 PR222DS-LSIG R160 3P F F Kompakter Leistungsschalter Tmax T4 mit Vorderseit. Anschlüssen
Leitungsschutzschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Material Compliance | |
|---|---|
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | Document availability on demand |
| Gefahrstoff-Überwachungsgesetz - TSCA | 9AKK108467A8326 |
| Umgebungsbedingungen | |
| Umweltinformationen | 9AKK10103A1057 |
| Bestelldaten | |
| E-Nummer (Finnland) | 3655264 |
| EAN | 8015644551711 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 105 mm |
| Höhe (Netto-Abmessung) | 205 mm |
| Tiefe (Netto-Abmessung) | 103.5 mm |
| Nettogewicht | 3.5 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | 1 Stück |
| Breite Verpackungseinheit 1 | 248 mm |
| Höhe Verpackungseinheit 1 | 240 mm |
| Länge Verpackungseinheit 1 | 285 mm |
| Bruttogewicht Verpackungseinheit 1 | 3.5 kg |
| EAN Verpackungseinheit 1 | 8015644551711 |
| Weitere Informationen | |
| Baureihe | SACE Tmax T |
| Produktname | Kompaktleistungsschalter |
| Produkttyp | Automatic Circuit Breaker |
| Geeignet für | T4 |
| Geeignet für Produktklasse | Moulded Case Circuit Breakers |
| Version | F |
| Technische Daten | |
| Elektrische Belastbarkeit | 8000 Zyklen |
| 120 Schaltspiele/Std | |
| Mechanische Lebensdauer | 20000 Zyklen |
| 240 Schaltspiele/Std | |
| Anzahl Pole | 3P |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 4.4 W |
| Bemessungsstrom (In) | 160 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 8 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsspannung | 690 V AC |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (220 V AC) 200 kA |
| (230 V AC) 200 kA | |
| (380 V AC) 120 kA | |
| (400 V AC) 120 kA | |
| (415 V AC) 120 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 85 kA | |
| (690 V) 70 kA | |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (220 V AC) 200 kA |
| (230 V AC) 200 kA | |
| (380 V AC) 120 kA | |
| (400 V AC) 120 kA | |
| (415 V AC) 120 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 85 kA | |
| (690 V AC) 70 kA | |
| Bemessungsdauerstrom (Iu) | 250 A |
| Auslöser | PR222DS/P-LSIG |
| Auslösertyp | EL |
| Kurzschlussfestigkeit | L |
| Normen | IEC |
| Produktvariante | T4 |
| Klemmenanschlussart | fester Leistungsschalter |
| vorderseitig | |
| Maximale Testspannung (Utest) | 3500 V |
| Testspannung für 1 Minute bei industrieller Frequenz | 3500 V |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 1SDC210004D0203 |
| Konformitätserklärung - CE | 9AKK106713A5540 |
| GL Zertifikat | 1SDL000163R0061 |
| Montage- und Betriebsanleitung | 1SDH000436R0001 |
| Montage- und Betriebsanleitung Teil 2 | ITSCE-RH0100001 |
| Montage- und Betriebsanleitung Teil 3 | 1SDH000436R0502 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| UNSPSC | 39121100 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| eClass | V11.1 : 27370409 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CIRCUIT BREAKERS TMAX XT.pdf | 26 Mbytes |
|
