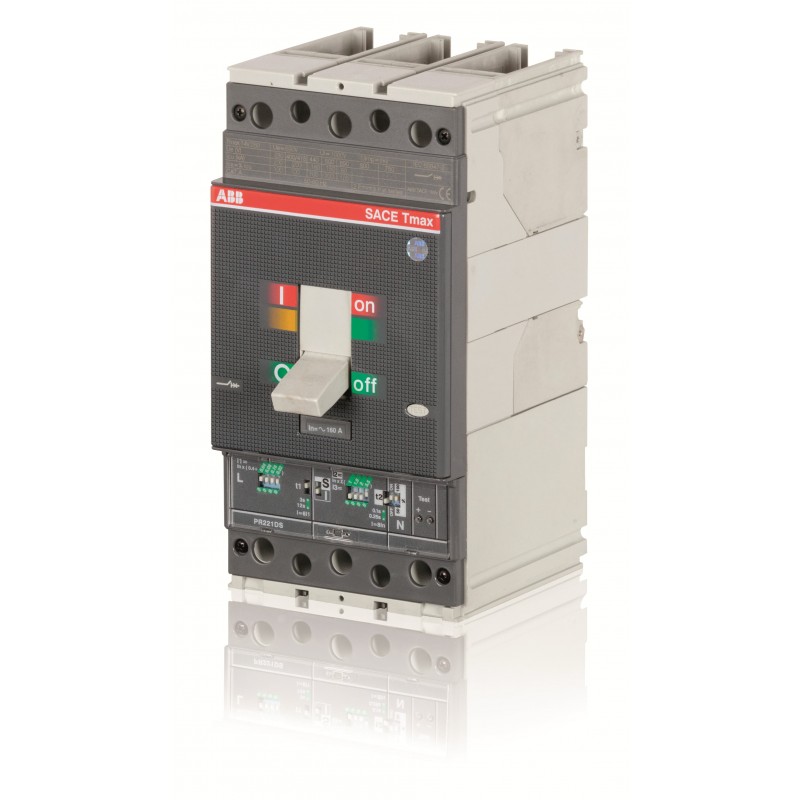

1SDA054047R1 ABB C.BREAKER TMAX T4H 250 FEST DREIPOLIG MIT FRONTKLEMMEN UND SOLID-STATE RELEASE IN AC PR221D..
1SDA054047R1
ABB
C.BREAKER TMAX T4H 250 FEST DREIPOLIG MIT FRONTKLEMMEN UND SOLID-STATE RELEASE IN AC PR221DS-LS/I R 250
T4H250 PR221DS-LS/I R250 3P F F Kompakter Leistungsschalter Tmax T4 mit Vorderseit. Anschlüssen
Leitungsschutzschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Material Compliance | |
|---|---|
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | Document availability on demand |
| Gefahrstoff-Überwachungsgesetz - TSCA | 9AKK108467A8326 |
| SCIP | cd38da51-f69e-4511-933c-8ce3aea1fd55 China (CN) |
| Vereinfachtes SCIP | c281357f-be7d-4b84-9608-f47adf2b8015 Deutschland (DE) |
| 13e30be2-1151-49ac-a7bd-f9ebded06246 Belgien (BE) | |
| cb8457af-bbd0-4f6c-a78f-399891e9424d Niederlande (NL) | |
| 4b7f4f09-7ebf-4a67-949a-a1ce3c52d844 Griechenland (GR) | |
| 090b63d4-58ea-4244-beb2-5f13e5959f2a Deutschland (DE) | |
| 326533ed-b6b0-484d-b47b-2419833a9ab5 Polen (PL) | |
| 5bcc1f0b-7306-4647-b95c-fdca47256147 Schweden (SE) | |
| 441ae8c8-8881-4ef1-ac18-86b102a766c0 Frankreich (FR) | |
| d871cb7f-3bef-43e9-859f-f7416424b58c Norwegen (NO) | |
| b251b8ae-d8d5-4042-8157-d93af1acc49f Finnland (FI) | |
| 11aea2c9-856a-48c2-861d-ab6b92affc2e Deutschland (DE) | |
| 1ef850b2-d895-4845-9b3f-e8facec8ee8a Deutschland (DE) | |
| ffad3c10-7c0a-41c6-b02c-8c96fe605376 Ungarn (HU) | |
| 014d2c4a-39ea-48c4-8ae7-6eea751112ab Dänemark (DK) | |
| fa018626-d466-49a5-b9b6-a18cdf79abab Frankreich (FR) | |
| cf6a4b98-26c8-490c-835d-24955e1e21fd Spanien (ES) | |
| a1634632-61d7-469e-a7d2-7bc165fba21a Portugal (PT) | |
| 4065eade-d5d8-486d-ae2a-3e1f3fb1f4d5 Deutschland (DE) | |
| 6dd374ab-5ba5-4d17-b861-82ebaf6eeb9f Bulgarien (BG) | |
| b780a33f-4104-4f54-acce-880eff0a4d89 Tschechische Republik (CZ) | |
| 56ac22ef-bd07-4de3-acf6-7e5f32691307 Schweden (SE) | |
| f18f5647-8fd8-462b-8d8f-2ba680c40788 Polen (PL) | |
| 9eb222b8-f083-4137-b5e3-1bc136b33a13 Polen (PL) | |
| Umgebungsbedingungen | |
| Umweltinformationen | 9AKK10103A1057 |
| Bestelldaten | |
| E-Nummer (Finnland) | 3655181 |
| EAN | 8015644551391 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 105 mm |
| Höhe (Netto-Abmessung) | 205 mm |
| Tiefe (Netto-Abmessung) | 103.5 mm |
| Nettogewicht | 3.5 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | 1 Stück |
| Breite Verpackungseinheit 1 | 248 mm |
| Höhe Verpackungseinheit 1 | 240 mm |
| Länge Verpackungseinheit 1 | 285 mm |
| Bruttogewicht Verpackungseinheit 1 | 3.5 kg |
| EAN Verpackungseinheit 1 | 8015644551391 |
| Weitere Informationen | |
| Baureihe | SACE Tmax T |
| Produktname | Kompaktleistungsschalter |
| Produkttyp | Automatic Circuit Breaker |
| Geeignet für | T4 |
| Geeignet für Produktklasse | Moulded Case Circuit Breakers |
| Version | F |
| Technische Daten | |
| Elektrische Belastbarkeit | 8000 Zyklen |
| 120 Schaltspiele/Std | |
| Mechanische Lebensdauer | 20000 Zyklen |
| 240 Schaltspiele/Std | |
| Anzahl Pole | 3P |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 10.7 W |
| Bemessungsstrom (In) | 250 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 8 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsspannung | 690 V AC |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (380 V AC) 70 kA | |
| (400 V AC) 70 kA | |
| (415 V AC) 70 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 50 kA | |
| (690 V) 40 kA | |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (380 V AC) 70 kA | |
| (400 V AC) 70 kA | |
| (415 V AC) 70 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 50 kA | |
| (690 V AC) 40 kA | |
| Bemessungsdauerstrom (Iu) | 250 A |
| Auslöser | PR221DS-LS/I |
| Auslösertyp | EL |
| Kurzschlussfestigkeit | H |
| Normen | IEC |
| Produktvariante | T4 |
| Klemmenanschlussart | fester Leistungsschalter |
| vorderseitig | |
| Maximale Testspannung (Utest) | 3500 V |
| Testspannung für 1 Minute bei industrieller Frequenz | 3500 V |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 1SDC210004D0203 |
| Konformitätserklärung - CE | 9AKK106713A5540 |
| GL Zertifikat | 1SDL000163R0061 |
| Montage- und Betriebsanleitung | 1SDH000436R0001 |
| Montage- und Betriebsanleitung Teil 2 | ITSCE-RH0100001 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| UNSPSC | 39121100 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| eClass | V11.1 : 27370409 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CIRCUIT BREAKERS TMAX XT.pdf | 26 Mbytes |
|
