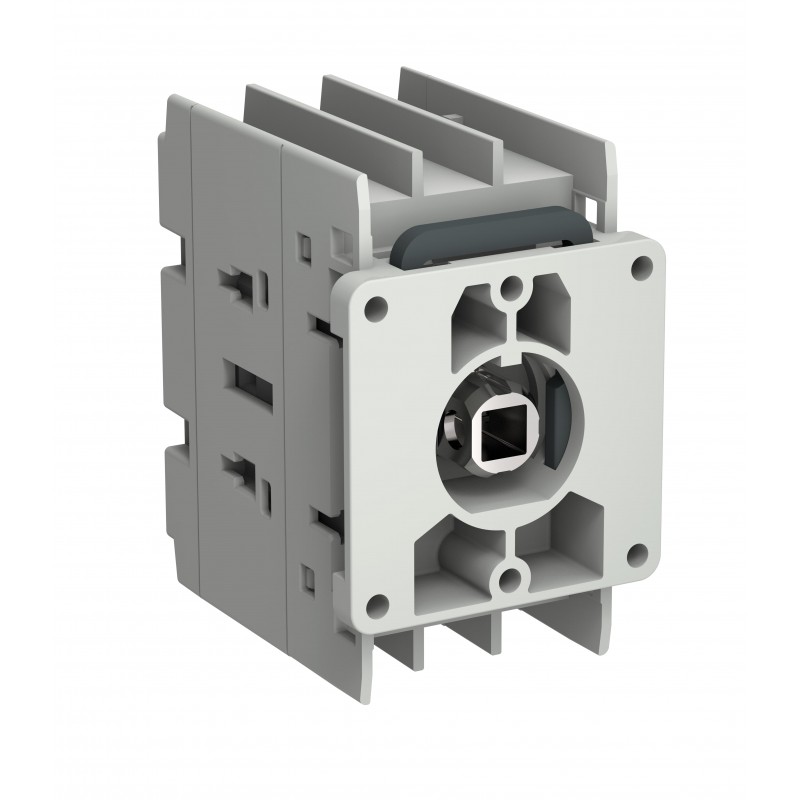

1SCA163361R1001 ABB Int. OT Plus Isolator OT16G1-3DS
1SCA163361R1001
ABB
Int. OT Plus Isolator OT16G1-3DS
Lasttrennschalter OT Plus 16 A, Baugröße G1, 3-polig, Türmontage, Schraubklemmen, IEC 60947-3 und UL60947-4-1
Niederspannungsschaltgeräte > Lasttrennschalter
Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Ja |
| ABB Konzernziel für die Deponierung von Abfällen | Auf Deponien wird kein Abfall entsorgt, der als nicht gefährlich eingestuft ist. |
| UL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar | |
| Demontageanleitung für End-of-Life-Produkte | 1SCC301152M0201 |
| Umweltprodukterklärung - EPD | 1SCC301349D0201 |
| Verlängerung der Produktlebensdauer | Produkthaltbarkeit |
| Energieeffizienz für Kunden Bewertungskriterien | Produkteffizienz - Produkt gilt als energieeffizienter im Vergleich zu ähnlichen Produkten auf dem Markt |
| Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555 | Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 92,5 % |
| Nachhaltiger Materialanteil in Verpackungen (Gewicht in %) | FSC 100% Karton – 35.9 % |
| FSC 100% Karton – 41.98 % | |
| FSC 100% Karton – 22.12 % | |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| Hauptdokumente | |
| Montage- und Betriebsanleitung | 1SCC301148M0201 |
| Mechanische Zeichnungen | OT16_63G1_3D_SR.STP |
| Umgebungsbedingungen | |
| Schutzart | Front IP20 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85363030 |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 43 mm |
| Höhe (Netto-Abmessung) | 65 mm |
| Tiefe (Netto-Abmessung) | 59 mm |
| Nettogewicht | 0.121 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 45 mm |
| Länge Verpackungseinheit 1 | 68 mm |
| Höhe Verpackungseinheit 1 | 61 mm |
| Bruttogewicht Verpackungseinheit 1 | 0.141 kg |
| EAN Verpackungseinheit 1 | 6417019930831 |
| Breite Verpackungseinheit 2 | 91 mm |
| Länge Verpackungseinheit 2 | 263 mm |
| Höhe Verpackungseinheit 2 | 170 mm |
| Bruttogewicht Verpackungseinheit 2 | 1.41 kg |
| Technische Daten | |
| Anschlussmöglichkeit-Hauptstromkreis | flexibel mit Aderendhülse 1/2x Cu 0.75…4 mm² |
| starr 1/2x Cu 0.75…6 mm² | |
| flexibel 1x Cu 1.5…16 mm² | |
| flexibel 2x Cu 1.5…6 mm² | |
| mehrdrähtig 1x Cu 1.5…16 mm² | |
| mehrdrähtig 2x Cu 1.5…6 mm² | |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | 16 A |
| Konventioneller thermischer Dauerstrom (Ithe) | 16 A |
| Grifftyp | Handle Not Included |
| Maximale Anzahl montierbarer Hilfskontakte | 4 NO, 4 NC |
| Mechanische Lebensdauer | Betriebsabläufe 100000 |
| Montageart | Door mounting |
| Anzahl Pole | 3P |
| Betriebsart | Frontbedienung |
| Position der Einspeiseklemmen | Zugang oben - Abgang unten |
| Bottom In - Top Out | |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 0.1 W |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 8 kV |
| Bemessungsisolationsspannung (Ui) | gemäß IEC 60947-2 800 V |
| Bemessungsbetriebsstrom AC-21A (Ie) | (415 V) 16 A |
| (690 V) 16 A | |
| Bemessungsbetriebsstrom AC-22A (Ie) | (415 V) 16 A |
| (690 V) 16 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (415 V) 16 A |
| (690 V) 16 A | |
| Bemessungsbetriebsleistung AC-23A (Pe) | (415 V) 7.5 kW |
| (690 V) 11 kW | |
| Bemessungsbetriebsspannung | Hauptstromkreis 800 V |
| Bemessungseinschaltvermögen (Icm) | (690 V) 1.76 kA |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 0.8 kA |
| (für 0,2 s) 1.25 kA | |
| Empfohlener Schraubendreher | Hauptstromkreis Nr. 2 Pozidriv |
| Schalter-Betriebsmechanismus | Mechanismus auf der Oberseite des Schalters |
| Anschlussart | Schraubklemme |
| Anzugsdrehmoment | (nach IEC 60947-1) 1 N·m |
| Abisolierlänge | Hauptstromkreis 9-10 mm |
| Hauptstromkreis 0.35-0.39 in | |
| Technische Daten UL/CSA | |
| Maximale Betriebsspannung UL/CSA | 600 V |
| Bemessungsstromstärke, UL/CSA | 20 A |
| Nennleistung UL/CSA | (110 … 120 V AC einphasig) 1 Hp |
| (240 V AC einphasig) 2 Hp | |
| (440 ... 480 V AC einphasig) 5 Hp | |
| (550 ... 600 V AC einphasig) 7.5 Hp | |
| (240 V AC dreiphasig) 5 Hp | |
| (440 ... 480 V AC dreiphasig) 10 Hp | |
| (550 ... 600 V AC dreiphasig) 10 Hp | |
| Leitungsquerschnitt | 1x 18-6 AWG |
| 2x 16-10 AWG | |
| Anzugsdrehmoment UL/CSA | UL 1 lbf·in |
| Zertifikate und Deklarationen | |
| Konformitätserklärung - CE | 1SCC301348D2701 |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC000216 - Lasttrennschalter |
| ETIM 10 | EC000216 - Lasttrennschalter (AC) |
| UNSPSC | 39122233 |
| IDEA Granular Category Code (IGCC) | 5290 >> Disconnect switch |
| eClass | V11.1 : 27371403 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| E-Nummer (Finnland) | 36 |
| E-Nummer (Schweden) | 3172207 |
