ABBHandschalter 1SCA162963R1001 ABB Int. Sec. für 800-1000VAC OTHV200E12WP

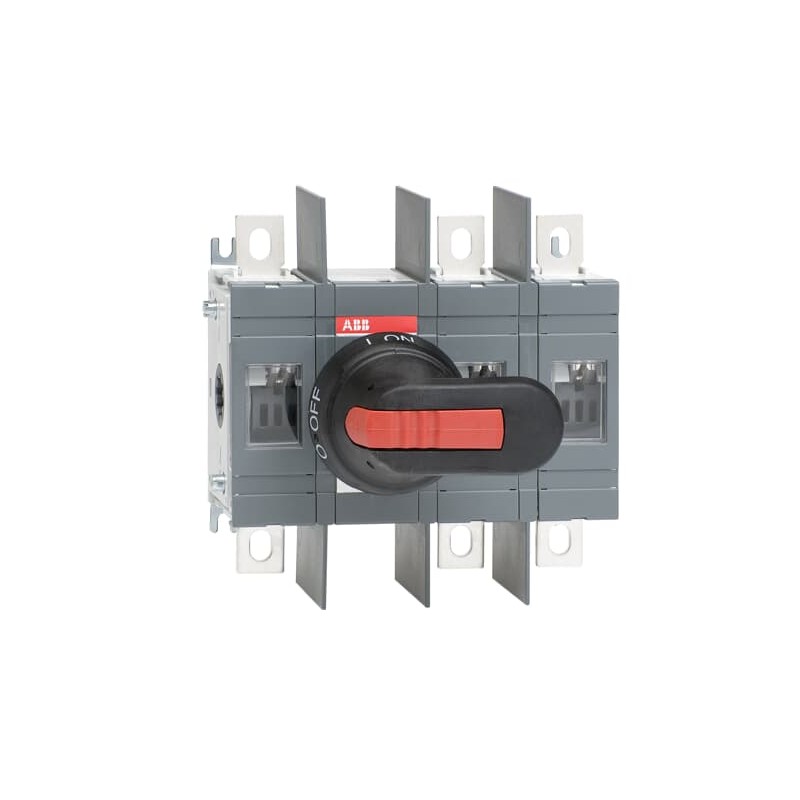

ABB 1SCA162963R1001 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

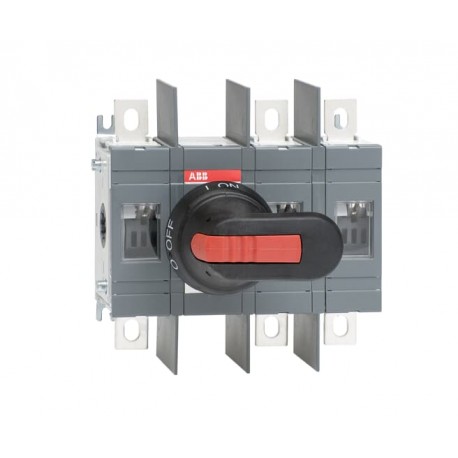

1SCA162963R1001 ABB Int. Sec. für 800-1000VAC OTHV200E12WP

Code: 1SCA162963R1001

Hersteller: ABB

Beschreibung:

Int. Sec. für 800-1000VAC OTHV200E12WP
3-polig 200A m. Griff u. Welle base mounted geeignet für 800...1000VAC

Kategorien:

  • Niederspannungsschaltgeräte > Lasttrennschalter
  • ABB > Handschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 193,00 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 25 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SCC011021D0201
RoHS Erklärung1SCC011020D0201
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA1SCC011025D0201
Hauptdokumente
Datenblatt, technische Information9AKK108469A0610
Montage- und Betriebsanleitung1SCC301031M0220
Mechanische Zeichnungen1SCC301294F0001
1SCC301293F0001
Umgebungsbedingungen
SchutzartFront IP00
Verschmutzungsgrad3
Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85365080
Herkunftsland oder HerkunftsgebietFinnland (FI)
Abmessungen
Breite (Netto-Abmessung)174.5 mm
Höhe (Netto-Abmessung)170 mm
Tiefe (Netto-Abmessung)82.5 mm
Nettogewicht1.5 kg
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1110 mm
Länge Verpackungseinheit 1190 mm
Höhe Verpackungseinheit 1290 mm
Bruttogewicht Verpackungseinheit 11.6 kg
EAN Verpackungseinheit 16417019929156
Technische Daten
Konventioneller thermischer Dauerstrom in freier Luft (Ith)200 A
Konventioneller thermischer Dauerstrom (Ithe)200 A
SchutzartFront IP00
Grifffarbeschwarz
Grifflänge65 mm
GrifftypPistol type handle included
Mechanische LebensdauerBetriebsabläufe 20000
MontageartBase mounting
Anzahl Pole3P
BetriebsartFrontbedienung
Verschmutzungsgrad3
Bemessungsstoßspannungsfestigkeit (Uimp)12 kV
Bemessungsisolationsspannung (Ui)gemäß IEC 60947-2 1000 V
Bemessungsbetriebsstrom AC-21A (Ie)(800 V AC) 200 A
(1000 V AC) 200 A
Bemessungsbetriebsstrom AC-22A (Ie)(800 V) 200 A
(1000 V AC) 200 A
Bemessungsbetriebsstrom AC-23A (Ie)(800 V) 135 A
(1000 V AC) 135 A
Bemessungseinschaltvermögen (Icm)(1000 V) 30 kA
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 8 kA
NormenIEC 60947-3
Schalter-BetriebsmechanismusMechanismus zwischen den Polen des Schalters
12 (Zwischen den Polen)
AnschlussartKabelschuhklemme
Klemmenbreite20 mm
Anzugsdrehmoment(nach IEC 60947-1) 15 … 22 N·m
Technische Daten UL/CSA
Anzugsdrehmoment(nach IEC 60947-1) 15 … 22 N·m
Zertifikate und Deklarationen
Konformitätserklärung - CE1SCC301323D0201
FIMKO Zertifikat1SCC301323D0201
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 9EC000216 - Lasttrennschalter
ETIM 10EC000216 - Lasttrennschalter (AC)
UNSPSC39122233
eClassV11.1 : 27371403
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt

ETIM for 1SCA162963R1001 Niederspannungsschaltgeräte (EC000216)

MerkmalsnameAusführung als Hauptschalter (EF006981)
MerkmalswertJa
MerkmalsnameAusführung als Wartungs-/Reparaturschalter (EF006986)
MerkmalswertJa
MerkmalsnameAusführung als Sicherheitsschalter (EF006985)
MerkmalswertNein
MerkmalsnameAusführung als NOT-AUS-Einrichtung (EF006959)
MerkmalswertNein
MerkmalsnameAusführung als Wendeschalter (EF009408)
MerkmalswertNein
MerkmalsnameAnzahl der Schalter (EF005586)
Merkmalswert1
MerkmalsnameBemessungsbetriebsspannung (EF001435)
Merkmalswert1000 V
MerkmalsnameBemessungsdauerstrom Iu (EF001389)
Merkmalswert200 A
MerkmalsnameBemessungskurzzeitstromfestigkeit Icw (EF007050)
Merkmalswert8 kA
MerkmalsnamePolzahl (EF001391)
Merkmalswert3
MerkmalsnameAnzahl der Hilfskontakte als Öffner (EF001377)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Schließer (EF001376)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Wechsler (EF003531)
Merkmalswert0
MerkmalsnameMotorantrieb optional (EF007386)
MerkmalswertNein
MerkmalsnameMotorantrieb integriert (EF006697)
MerkmalswertNein
MerkmalsnameSpannungsauslöser optional (EF007491)
MerkmalswertNein
MerkmalsnameGerätebauart (EF008240)
MerkmalswertKomplettgerät im Gehäuse
MerkmalsnameGeeignet für Frontbefestigung 4-Loch (EF007247)
MerkmalswertNein
MerkmalsnameGeeignet für Frontbefestigung Zentral (EF007248)
MerkmalswertNein
MerkmalsnameGeeignet für Verteilereinbau (EF007262)
MerkmalswertJa
MerkmalsnameFarbe des Betätigungselements (EF007167)
Merkmalswertschwarz
MerkmalsnameAusführung des Betätigungselements (EF006976)
Merkmalswertlanger Drehgriff
MerkmalsnameVerriegelbar (EF006281)
MerkmalswertNein
MerkmalsnameAnschlussart Hauptstromkreis (EF006819)
MerkmalswertBolzenanschluss
MerkmalsnameSchutzart (IP), frontseitig (EF003118)
MerkmalswertIP00
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswertsonstige
