ABBHandschalter 1SCA162961R1001 ABB Int. Sec. für 800-1000VAC OTHV200E04WP

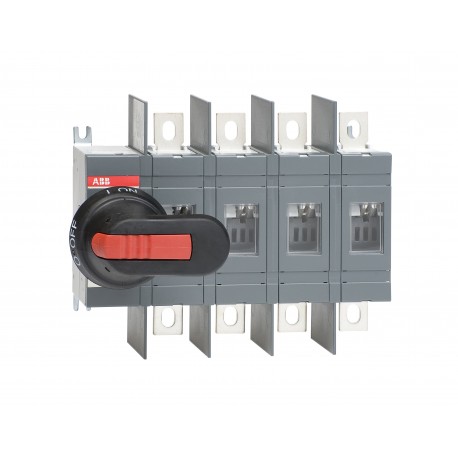

ABB 1SCA162961R1001 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SCA162961R1001 ABB Int. Sec. für 800-1000VAC OTHV200E04WP

Code: 1SCA162961R1001

Hersteller: ABB

Beschreibung:

Int. Sec. für 800-1000VAC OTHV200E04WP
OTHV200E04WP SWITCH DISCONNECTOR

Kategorien:

  • Niederspannungsschaltgeräte > Lasttrennschalter
  • ABB > Handschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 225,76 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 25 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Material-Konformität
Vorlage für die Berichterstattung über Konfliktmineralien (CMRT)9AKK108467A5658
REACH-Erklärung1SCC011021D0201
RoHS-Erklärung1SCC011020D0201
RoHS-InformationenIm Anschluss an die EU-Richtlinie 2011/65/EU und Die Änderung 2015/863 22. Juli 2019
Gesetz zur Kontrolle giftiger Substanzen - TSCA1SCC011025D0201
Beliebte Downloads
Datenblatt, Technische Informationen9AKK108469A0610
Anleitungen und Handbücher1SCC301031M0220
Mechanische Zeichnungen1SCC301292F0001
1SCC301291F0001
OT200-250E04W.stp
OT200-250E04W.igs
Umwelt
SchutzgradFront IP00
Grad der Verschmutzung3
Bestellung
Mindestbestellmenge1 Stück
Zolltarifnummer85365080
Herkunftsland oder -gebietFinnland
Dimensionen
Produkt-Nettobreite212,5 mm
Nettohöhe des Produkts170 mm
Produkt-Nettotiefe / -länge82,5 mm
Nettogewicht des Produkts2,2 kg
Containerinformationen
Einheiten der Paketstufe 1Box 1 Stück
Paketstufe 1 Breite110 mm
Paketstufe 1 Tiefe / Länge190 mm
Höhe der Verpackungsebene 1290 mm
Bruttogewicht der Paketstufe 12,25 kg
Paket Stufe 1 EAN6417019929132
Technische
Konventioneller Freiluft-Thermalstrom (ITh)200 A
Konventioneller thermischer Strom (Idas)200 A
SchutzgradFront IP00
Typ mit viertem PolGeschaltet - Simultane Funktion
Farbe des GriffsSchwarz
Grifflänge65 mm
Griff-TypPistolentyp Griff enthalten
Mechanische HaltbarkeitNr. Betrieb 20000
Art der MontageSockelmontage
Anzahl der Pole4P
BetriebsartVorder-
Grad der Verschmutzung3
Leistungsverlustbei Nennbetriebsbedingungen pro Pol 4 W
Bewertete Impuls-Widerstand Spannung (UImp)12 kV
Nennisolationsspannung (UIch)nach IEC 60947-1 1000 V
Nennbetriebsstrom AC-21A (IE)(800 V Wechselstrom) 200 A
(1000 V Wechselstrom) 200 A
Nennbetriebsstrom AC-22A (IE)(800 V) 200 A
(1000 V Wechselstrom) 200 A
Nennbetriebsstrom AC-23A (IE)(800 V) 135 A
(1000 V Wechselstrom) 135 A
BemessungsbetriebsspannungHauptkreis 1000 V
Nenn-Kurzschlusskapazität (ICm)(1000 V) 30 kA
Nenndauer kurzzeitig Standstrom Niederspannung (ICw)für 1 s 8 kA
StandardsIEC 60947-3
Schalter BetriebsmechanismusMechanismus am Ende des Schalters
04 (Linke Seite)
Terminal-TypBandanstöße
Terminalbreite20 mm
AnzugsdrehmomentÜbereinstimmung mit IEC 60947-1 15 ... 22 N·m
Technische UL/CSA
AnzugsdrehmomentÜbereinstimmung mit IEC 60947-1 15 ... 22 N·m
Zertifikate und Erklärungen
Konformitätserklärung - CE1SCC301323D0201
FIMKO Zertifikat1SCC301323D0201
Externe Klassifikationen und Standards
Objekt-KlassifizierungscodeQ
ETIM 9EC000216 - Lasttrennschalter (Niederspannung)
ETIM 10EC000216 - Lasttrennschalter (AC)
Unspsc39122233
EclassV11.1 : 27371403
WEEE-Kategorie5. Kleingeräte (keine außendimension mehr als 50 cm)

ETIM for 1SCA162961R1001 Niederspannungsschaltgeräte (EC000216)

MerkmalsnameAusführung als Hauptschalter (EF006981)
MerkmalswertJa
MerkmalsnameAusführung als Wartungs-/Reparaturschalter (EF006986)
MerkmalswertJa
MerkmalsnameAusführung als Sicherheitsschalter (EF006985)
MerkmalswertNein
MerkmalsnameAusführung als NOT-AUS-Einrichtung (EF006959)
MerkmalswertNein
MerkmalsnameAusführung als Wendeschalter (EF009408)
MerkmalswertNein
MerkmalsnameAnzahl der Schalter (EF005586)
Merkmalswert1
MerkmalsnameMax. Bemessungsbetriebsspannung Ue bei AC (EF007355)
Merkmalswert1000 V
MerkmalsnameBemessungsbetriebsspannung (EF001435)
Merkmalswert1000 V
MerkmalsnameBemessungsdauerstrom Iu (EF001389)
Merkmalswert200 A
MerkmalsnameBemessungskurzzeitstromfestigkeit Icw (EF007050)
Merkmalswert8 kA
MerkmalsnamePolzahl (EF001391)
Merkmalswert4
MerkmalsnameAnzahl der Hilfskontakte als Öffner (EF001377)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Schließer (EF001376)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Wechsler (EF003531)
Merkmalswert0
MerkmalsnameMotorantrieb optional (EF007386)
MerkmalswertNein
MerkmalsnameMotorantrieb integriert (EF006697)
MerkmalswertNein
MerkmalsnameSpannungsauslöser optional (EF007491)
MerkmalswertNein
MerkmalsnameGerätebauart (EF008240)
MerkmalswertKomplettgerät im Gehäuse
MerkmalsnameGeeignet für Frontbefestigung 4-Loch (EF007247)
MerkmalswertNein
MerkmalsnameGeeignet für Frontbefestigung Zentral (EF007248)
MerkmalswertNein
MerkmalsnameGeeignet für Verteilereinbau (EF007262)
MerkmalswertJa
MerkmalsnameFarbe des Betätigungselements (EF007167)
Merkmalswertschwarz
MerkmalsnameAusführung des Betätigungselements (EF006976)
Merkmalswertlanger Drehgriff
MerkmalsnameVerriegelbar (EF006281)
MerkmalswertNein
MerkmalsnameAnschlussart Hauptstromkreis (EF006819)
MerkmalswertBolzenanschluss
MerkmalsnameSchutzart (IP), frontseitig (EF003118)
MerkmalswertIP00
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswertsonstige

DATASHEET - PDF

Titel
Größe
Typ
PDF CATALOG TRANSFER SWITCHES 2023 EN
42 Mbytes
