ABBHandschalter 1SCA162957R1001 ABB Int. Sec. für 800-1000VAC OTHV2000E04P

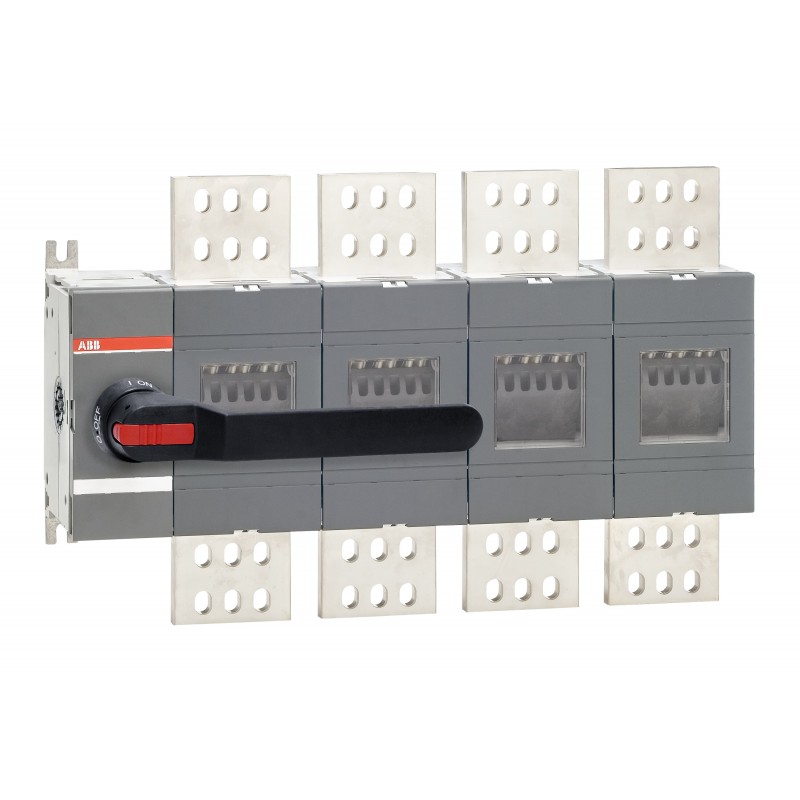

ABB 1SCA162957R1001 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SCA162957R1001 ABB Int. Sec. für 800-1000VAC OTHV2000E04P

Code: 1SCA162957R1001

Hersteller: ABB

Beschreibung:

Int. Sec. für 800-1000VAC OTHV2000E04P
4-polig 2000A m. Griff u. Welle base mounted geeignet für 800...1000VAC

Kategorien:

  • Niederspannungsschaltgeräte > Lasttrennschalter
  • ABB > Handschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 3.401,60 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 25 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SCC011021D0201
RoHS Erklärung1SCC011020D0201
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA1SCC011025D0201
Hauptdokumente
Datenblatt, technische Information9AKK108469A0610
Montage- und Betriebsanleitung1SCC301078M0205
Mechanische Zeichnungen1SCC301518F0001
1SCC301517F0001
OT2500E04.igs
Umgebungsbedingungen
SchutzartFront IP00
Verschmutzungsgrad3
Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85365080
Herkunftsland oder HerkunftsgebietFinnland (FI)
Abmessungen
Breite (Netto-Abmessung)598.5 mm
Höhe (Netto-Abmessung)376.5 mm
Tiefe (Netto-Abmessung)145.5 mm
Nettogewicht33.3 kg
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1190 mm
Länge Verpackungseinheit 1407 mm
Höhe Verpackungseinheit 1619 mm
Bruttogewicht Verpackungseinheit 135.2 kg
EAN Verpackungseinheit 16417019929095
Technische Daten
Konventioneller thermischer Dauerstrom in freier Luft (Ith)2000 A
Konventioneller thermischer Dauerstrom (Ithe)2000 A
SchutzartFront IP00
Art des vierten PolsSwitched - Simultaneous Function
Grifffarbeschwarz
Grifflänge274 mm
GrifftypPistol type handle included
Mechanische LebensdauerBetriebsabläufe 6000
MontageartBase mounting
Anzahl Pole4P
BetriebsartFrontbedienung
Verschmutzungsgrad3
Verlustleistungbei Bemessungsbedingungen pro Pol 55 W
Bemessungsstoßspannungsfestigkeit (Uimp)12 kV
Bemessungsisolationsspannung (Ui)gemäß IEC 60947-2 1000 V
Bemessungsbetriebsstrom AC-21B (Ie)(800 V) 2000 A
Bemessungsbetriebsstrom AC-22B (Ie)(800 V) 2000 A
BemessungsbetriebsspannungHauptstromkreis 1000 V
Bemessungseinschaltvermögen (Icm)(1000 V) 176 kA
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 55 kA
NormenIEC 60947-3
Schalter-BetriebsmechanismusMechanismus auf der Seite des Schalters
04 (Linksseitig)
AnschlussartKabelschuhklemme
Klemmenbreite100 mm
Anzugsdrehmoment(nach IEC 60947-1) 50 … 75 N·m
Technische Daten UL/CSA
Anzugsdrehmoment(nach IEC 60947-1) 50 … 75 N·m
Zertifikate und Deklarationen
Konformitätserklärung - CE1SCC301327D0201
FIMKO Zertifikat1SCC301327D0201
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 9EC000216 - Lasttrennschalter
ETIM 10EC000216 - Lasttrennschalter (AC)
UNSPSC39122233
eClassV11.1 : 27371403
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt

ETIM for 1SCA162957R1001 Niederspannungsschaltgeräte (EC000216)

MerkmalsnameAusführung als Hauptschalter (EF006981)
MerkmalswertJa
MerkmalsnameAusführung als Wartungs-/Reparaturschalter (EF006986)
MerkmalswertJa
MerkmalsnameAusführung als Sicherheitsschalter (EF006985)
MerkmalswertNein
MerkmalsnameAusführung als NOT-AUS-Einrichtung (EF006959)
MerkmalswertNein
MerkmalsnameAusführung als Wendeschalter (EF009408)
MerkmalswertNein
MerkmalsnameAnzahl der Schalter (EF005586)
Merkmalswert1
MerkmalsnameMax. Bemessungsbetriebsspannung Ue bei AC (EF007355)
Merkmalswert1000 V
MerkmalsnameBemessungsbetriebsspannung (EF001435)
Merkmalswert1000 V
MerkmalsnameBemessungsdauerstrom Iu (EF001389)
Merkmalswert2000 A
MerkmalsnameBemessungskurzzeitstromfestigkeit Icw (EF007050)
Merkmalswert55 kA
MerkmalsnamePolzahl (EF001391)
Merkmalswert4
MerkmalsnameAnzahl der Hilfskontakte als Öffner (EF001377)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Schließer (EF001376)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Wechsler (EF003531)
Merkmalswert0
MerkmalsnameMotorantrieb optional (EF007386)
MerkmalswertNein
MerkmalsnameMotorantrieb integriert (EF006697)
MerkmalswertNein
MerkmalsnameSpannungsauslöser optional (EF007491)
MerkmalswertNein
MerkmalsnameGerätebauart (EF008240)
MerkmalswertKomplettgerät im Gehäuse
MerkmalsnameGeeignet für Frontbefestigung 4-Loch (EF007247)
MerkmalswertNein
MerkmalsnameGeeignet für Frontbefestigung Zentral (EF007248)
MerkmalswertNein
MerkmalsnameGeeignet für Verteilereinbau (EF007262)
MerkmalswertJa
MerkmalsnameFarbe des Betätigungselements (EF007167)
Merkmalswertschwarz
MerkmalsnameAusführung des Betätigungselements (EF006976)
Merkmalswertlanger Drehgriff
MerkmalsnameVerriegelbar (EF006281)
MerkmalswertNein
MerkmalsnameAnschlussart Hauptstromkreis (EF006819)
MerkmalswertBolzenanschluss
MerkmalsnameSchutzart (IP), frontseitig (EF003118)
MerkmalswertIP00
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswertsonstige
