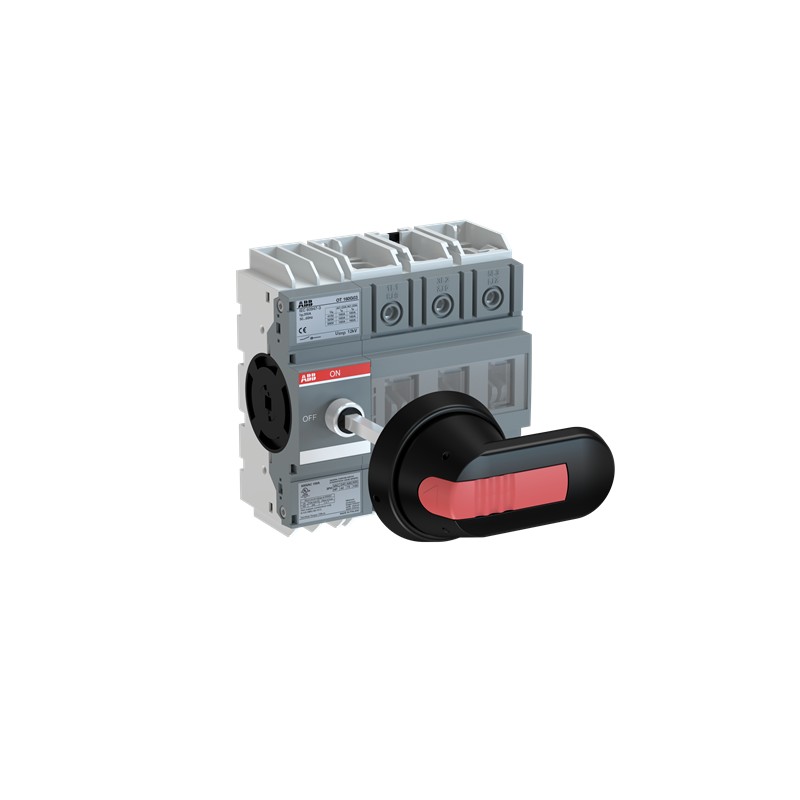

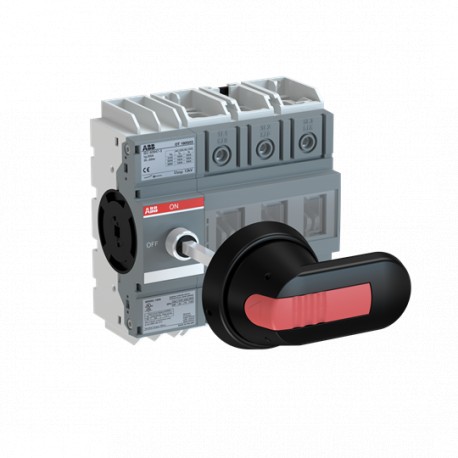

1SCA162953R1001 ABB Int. Sec. für 800-1000VAC OTHV160G03P
1SCA162953R1001
ABB
Int. Sec. für 800-1000VAC OTHV160G03P
OTHV160G03P SWITCH DISCONNECTOR
Niederspannungsschaltgeräte > Lasttrennschalter
Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Material-Konformität | |
|---|---|
| Vorlage für die Berichterstattung über Konfliktmineralien (CMRT) | 9AKK108467A5658 |
| REACH-Erklärung | 1SCC011021D0201 |
| RoHS-Erklärung | 1SCC011020D0201 |
| RoHS-Informationen | Im Anschluss an die EU-Richtlinie 2011/65/EU und Die Änderung 2015/863 22. Juli 2019 |
| Gesetz zur Kontrolle giftiger Substanzen - TSCA | 1SCC011025D0201 |
| Beliebte Downloads | |
| Datenblatt, Technische Informationen | 9AKK108469A0610 |
| Anleitungen und Handbücher | 1SCC301089M0204 |
| Mechanische Zeichnungen | OT160G3_model.igs |
| Umwelt | |
| Schutzgrad | Front IP20 |
| Grad der Verschmutzung | 3 |
| Bestellung | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85365080 |
| Herkunftsland oder -gebiet | Finnland |
| Dimensionen | |
| Produkt-Nettobreite | 123 mm |
| Nettohöhe des Produkts | 130 mm |
| Produkt-Nettotiefe / -länge | 73 mm |
| Nettogewicht des Produkts | 0,9 kg |
| Containerinformationen | |
| Einheiten der Paketstufe 1 | Box 1 Stück |
| Paketstufe 1 Breite | 96 mm |
| Paketstufe 1 Tiefe / Länge | 160 mm |
| Höhe der Verpackungsebene 1 | 244 mm |
| Bruttogewicht der Paketstufe 1 | 1,0 kg |
| Paket Stufe 1 EAN | 6417019929057 |
| Technische | |
| Kabelquerschnitt | Cu 10...70 mm² |
| Konventioneller Freiluft-Thermalstrom (ITh) | 160 A |
| Konventioneller thermischer Strom (Idas) | 160 A |
| Schutzgrad | Front IP20 |
| Farbe des Griffs | Schwarz |
| Grifflänge | 65 mm |
| Griff-Typ | Pistolentyp Griff enthalten |
| Mechanische Haltbarkeit | Nr. Betrieb 20000 |
| Art der Montage | Sockelmontage |
| Anzahl der Pole | 3P |
| Betriebsart | Vorder- |
| Grad der Verschmutzung | 3 |
| Leistungsverlust | bei Nennbetriebsbedingungen pro Pol 6,5 W |
| Bewertete Impuls-Widerstand Spannung (UImp) | 12 kV |
| Nennisolationsspannung (UIch) | nach IEC 60947-1 1000 V |
| Nennbetriebsstrom AC-21A (IE) | (800 V Wechselstrom) 160 A |
| (1000 V Wechselstrom) 125 A | |
| Nennbetriebsstrom AC-22A (IE) | (800 V) 125 A |
| (1000 V Wechselstrom) 100 A | |
| Bemessungsbetriebsspannung | Hauptkreis 1000 V |
| Nenn-Kurzschlusskapazität (ICm) | (1000 V) 12 kA |
| Nenndauer kurzzeitig Standstrom Niederspannung (ICw) | für 1 s 4 kA |
| Standards | IEC 60947-3 |
| Schalter Betriebsmechanismus | Mechanismus am Ende des Schalters |
| 03 (Linke Seite) | |
| Terminal-Typ | Schraubklemmen |
| Anzugsdrehmoment | nach IEC 60947-1 6 N·m |
| Technische UL/CSA | |
| Anzugsdrehmoment | nach IEC 60947-1 6 N·m |
| Zertifikate und Erklärungen | |
| Konformitätserklärung - CE | 1SCC301322D0201 |
| FIMKO Zertifikat | 1SCC301322D0201 |
| Externe Klassifikationen und Standards | |
| Objekt-Klassifizierungscode | Q |
| ETIM 9 | EC000216 - Lasttrennschalter (Niederspannung) |
| ETIM 10 | EC000216 - Lasttrennschalter (AC) |
| Unspsc | 39122233 |
| Eclass | V11.1 : 27371403 |
| WEEE-Kategorie | 5. Kleingeräte (keine außendimension mehr als 50 cm) |
| Merkmal | Wert |
|---|---|
| Ausführung als Hauptschalter (EF006981) | Ja |
| Ausführung als Wartungs-/Reparaturschalter (EF006986) | Ja |
| Ausführung als Sicherheitsschalter (EF006985) | Nein |
| Ausführung als NOT-AUS-Einrichtung (EF006959) | Nein |
| Ausführung als Wendeschalter (EF009408) | Nein |
| Anzahl der Schalter (EF005586) | 1 |
| Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) | 1000 V |
| Bemessungsbetriebsspannung (EF001435) | 1000 V |
| Bemessungsdauerstrom Iu (EF001389) | 160 A |
| Bemessungskurzzeitstromfestigkeit Icw (EF007050) | 4 kA |
| Polzahl (EF001391) | 3 |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 0 |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 0 |
| Anzahl der Hilfskontakte als Wechsler (EF003531) | 0 |
| Motorantrieb optional (EF007386) | Nein |
| Motorantrieb integriert (EF006697) | Nein |
| Spannungsauslöser optional (EF007491) | Nein |
| Gerätebauart (EF008240) | Komplettgerät im Gehäuse |
| Geeignet für Frontbefestigung 4-Loch (EF007247) | Nein |
| Geeignet für Frontbefestigung Zentral (EF007248) | Nein |
| Geeignet für Verteilereinbau (EF007262) | Ja |
| Farbe des Betätigungselements (EF007167) | schwarz |
| Ausführung des Betätigungselements (EF006976) | langer Drehgriff |
| Verriegelbar (EF006281) | Nein |
| Anschlussart Hauptstromkreis (EF006819) | Schraubanschluss |
| Schutzart (IP), frontseitig (EF003118) | IP20 |
| Schutzart (NEMA) (EF011959) | sonstige |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
