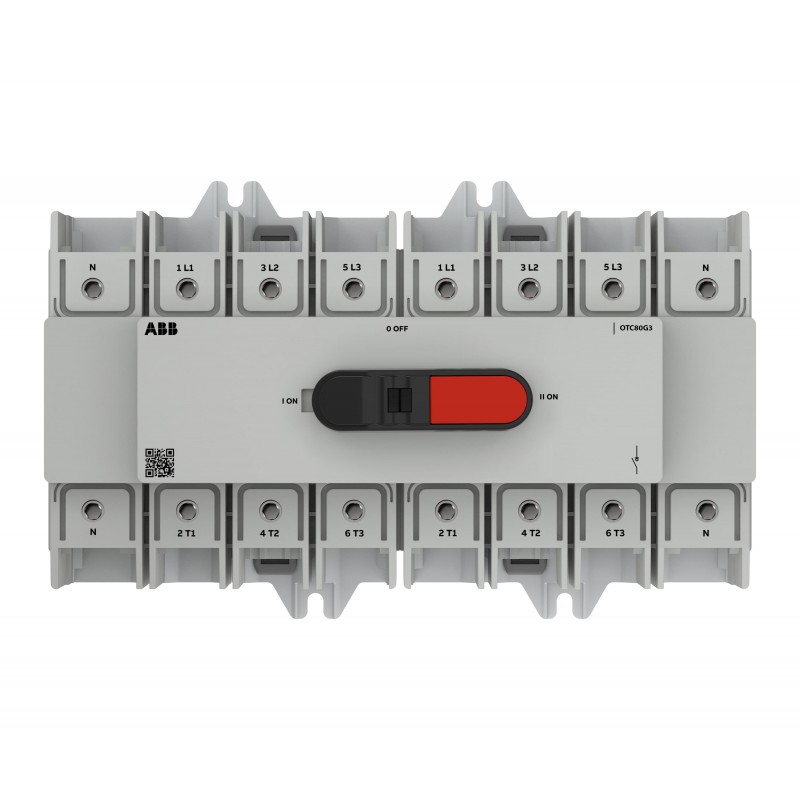

1SCA162744R1001 ABB OT Plus Switch OTC63G3-4BS
1SCA162744R1001
ABB
OT Plus Switch OTC63G3-4BS
Lastumschalter OT+ 4-polig 63 A, mit Direktgriff abschließbar I-0-II Baugröße 3
Niederspannungsschaltgeräte > Lasttrennschalter
Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Material Compliance | |
|---|---|
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC011021D0201 |
| RoHS Erklärung | 1SCC011020D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC011025D0201 |
| Umgebungsbedingungen | |
| Schutzart | Front IP20 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85363030 |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 123 mm |
| Höhe (Netto-Abmessung) | 191 mm |
| Tiefe (Netto-Abmessung) | 95 mm |
| Nettogewicht | 1.100 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 102 mm |
| Länge Verpackungseinheit 1 | 195 mm |
| Höhe Verpackungseinheit 1 | 127 mm |
| EAN Verpackungseinheit 1 | 6417019928128 |
| Technische Daten | |
| Anschlussmöglichkeit-Hauptstromkreis | flexibel mit Aderendhülse 1/2x Cu 2.5…4 mm² |
| starr 1/2x Cu 2.5…6 mm² | |
| flexibel 1x Cu 2.5…70 mm² | |
| flexibel 2x Cu 2.5…25 mm² | |
| mehrdrähtig 1x Cu 2.5…70 mm² | |
| mehrdrähtig 2x Cu 2.5…25 mm² | |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | 63 A |
| Konventioneller thermischer Dauerstrom (Ithe) | 63 A |
| Position des vierten Pols | Right Side |
| Left Side | |
| Art des vierten Pols | Switched - Simultaneous Function |
| Switched - Late-break and Early-make | |
| Grifffarbe | schwarz |
| Grifflänge | 57 mm |
| Grifftyp | Druckknopf |
| Verschlussart | abschließbar |
| Maximale Anzahl montierbarer Hilfskontakte | 2 S, 2 Ö |
| Montageart | Base/DIN mounting |
| Anzahl Pole | 4P |
| Betriebsart | Frontbedienung |
| Position der Einspeiseklemmen | Zugang oben - Abgang unten |
| Bottom In - Top Out | |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 1.5 W |
| Bedingter Bemessungskurzschlussstrom (Inc) | (80 A Sicherung, 690 V) 25 kA |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 8 kV |
| Bemessungsisolationsspannung (Ui) | gemäß IEC 60947-2 800 V |
| Bemessungsbetriebsstrom AC-21A (Ie) | (415 V) 63 A |
| (690 V) 63 A | |
| (800 V) 40 A | |
| Bemessungsbetriebsstrom AC-22A (Ie) | (415 V) 63 A |
| (690 V) 63 A | |
| (800 V) 32 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (415 V) 63 A |
| (690 V) 50 A | |
| Bemessungsbetriebsleistung AC-23A (Pe) | (415 V) 30 kW |
| (690 V) 45 kW | |
| Bemessungsbetriebsspannung | Hauptstromkreis 800 V |
| Bemessungseinschaltvermögen (Icm) | (690 V) 4.8 kA |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 2.5 kA |
| (für 0,2 s) 3.2 kA | |
| Empfohlener Schraubendreher | Hauptstromkreis Sechskant 4 |
| Besondere Funktionen | No |
| Normen | IEC60947-3 |
| Schalter-Betriebsmechanismus | Mechanismus auf der Oberseite des Schalters |
| Anschlussart | Schraubklemme |
| Anzugsdrehmoment | (nach IEC 60947-1) 6 N·m |
| Abisolierlänge | Hauptstromkreis 16-18 mm |
| Hauptstromkreis 0.63-0.71 in | |
| Technische Daten UL/CSA | |
| Anzugsdrehmoment UL/CSA | UL 53 N·m |
| Zertifikate und Deklarationen | |
| CCC Zertifikat | CCC OTC30-160G3 |
| Konformitätserklärung - CE | 1SCC303136D2701 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC000216 - Lasttrennschalter |
| ETIM 10 | EC000216 - Lasttrennschalter (AC) |
| UNSPSC | 39122233 |
| IDEA Granular Category Code (IGCC) | 5290 >> Disconnect switch |
| eClass | V11.1 : 27371403 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| E-Nummer (Finnland) | 36 |
| E-Nummer (Norwegen) | 4384818 |
