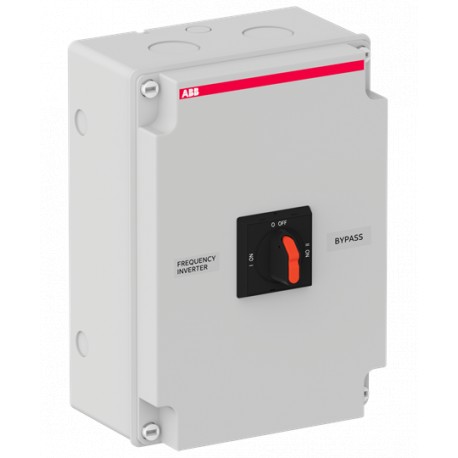

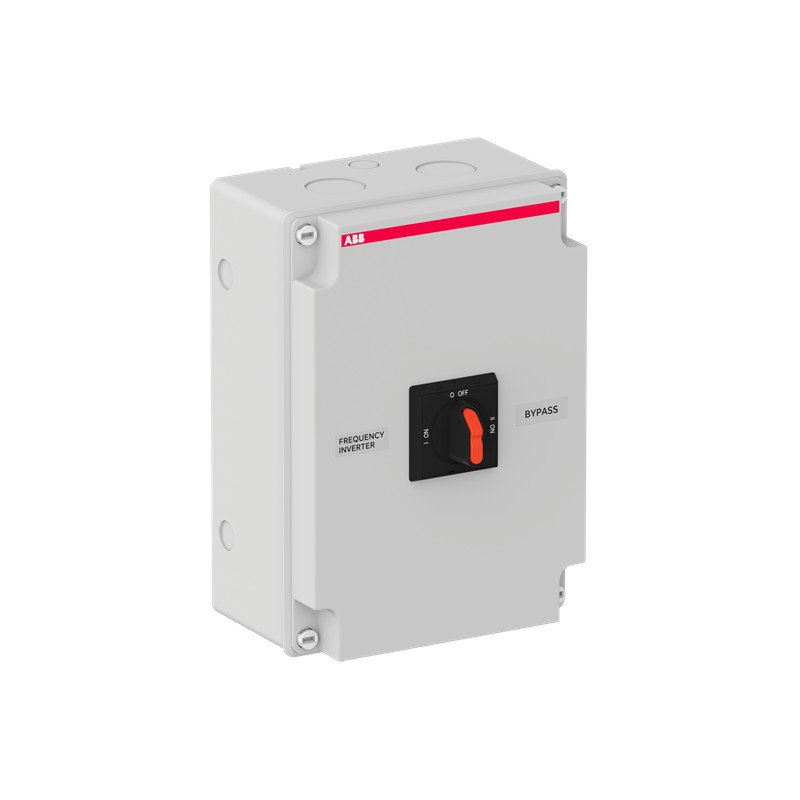

1SCA162046R1001 ABB Int.Bypass-Trennschalter in OTDCP40YD Box
1SCA162046R1001
ABB
Int.Bypass-Trennschalter in OTDCP40YD Box
Bypassschalter im Gehäuse Applikation mit VSD/FU
Niederspannungsschaltgeräte > Lasttrennschalter
Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Material Compliance | |
|---|---|
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC011021D0201 |
| RoHS Erklärung | 1SCC011020D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC342006B0201 |
| Montage- und Betriebsanleitung | 1SCC340177M0201 |
| Umgebungsbedingungen | |
| Schutzart | IP65 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85365080 |
| Herkunftsland oder Herkunftsgebiet | Estland (EE) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 300 mm |
| 11.81 in | |
| Höhe (Netto-Abmessung) | 230 mm |
| 9.06 in | |
| Tiefe (Netto-Abmessung) | 136 mm |
| 5.35 in | |
| Nettogewicht | 2.392 kg |
| 5.27 lb | |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 230 mm |
| 9.05 in | |
| Länge Verpackungseinheit 1 | 315 mm |
| 12.4 in | |
| Höhe Verpackungseinheit 1 | 208 mm |
| 8.18 in | |
| Bruttogewicht Verpackungseinheit 1 | 2.793 kg |
| 6.15 lb | |
| EAN Verpackungseinheit 1 | 6417019921204 |
| Technische Daten | |
| Kabeldurchführungen pro Seite | 2X Ø40.5+ Ø20.5/ 2X Ø40.5+ Ø20.5 |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 40 A |
| Schutzart | IP65 |
| Phasenabstand | Standard |
| Grifffarbe | schwarz |
| Grifftyp | inklusiv Griff und Welle |
| Anzahl Pole | 6P |
| Betriebsart | Frontbedienung |
| Position der Einspeiseklemmen | Top In - Bottom Out, Bottom In - Top Out |
| Bemessungsbetriebsstrom AC-23A (Ie) | (400 V) 40 A |
| Bemessungsbetriebsspannung | Hauptstromkreis 480 V |
| Schalter-Betriebsmechanismus | Auf der Vorderseite des Schalters |
| Typ Umschalter | Bypass |
| Zertifikate und Deklarationen | |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC000216 - Lasttrennschalter |
| ETIM 10 | EC000216 - Lasttrennschalter (AC) |
| UNSPSC | 39122233 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| Merkmal | Wert |
|---|---|
| Ausführung als Hauptschalter (EF006981) | Ja |
| Ausführung als Wartungs-/Reparaturschalter (EF006986) | Ja |
| Ausführung als Sicherheitsschalter (EF006985) | Nein |
| Ausführung als NOT-AUS-Einrichtung (EF006959) | Nein |
| Ausführung als Wendeschalter (EF009408) | Nein |
| Anzahl der Schalter (EF005586) | 1 |
| Bemessungsbetriebsspannung (EF001435) | 480 V |
| Polzahl (EF001391) | 6 |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 0 |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 0 |
| Anzahl der Hilfskontakte als Wechsler (EF003531) | 0 |
| Motorantrieb optional (EF007386) | Nein |
| Motorantrieb integriert (EF006697) | Nein |
| Spannungsauslöser optional (EF007491) | Nein |
| Gerätebauart (EF008240) | Einbaugerät Steckeinsatztechnik |
| Geeignet für Frontbefestigung 4-Loch (EF007247) | Ja |
| Geeignet für Frontbefestigung Zentral (EF007248) | Nein |
| Geeignet für Verteilereinbau (EF007262) | Ja |
| Geeignet für Zwischenbau (EF007264) | Nein |
| Farbe des Betätigungselements (EF007167) | schwarz |
| Ausführung des Betätigungselements (EF006976) | langer Drehgriff |
| Verriegelbar (EF006281) | Ja |
| Anschlussart Hauptstromkreis (EF006819) | sonstige |
| Schutzart (IP), frontseitig (EF003118) | IP20 |
| Schutzart (NEMA) (EF011959) | 1 |
