ABBHandschalter 1SCA161985R1001 ABB Trennschalter CCOTDC160GV22

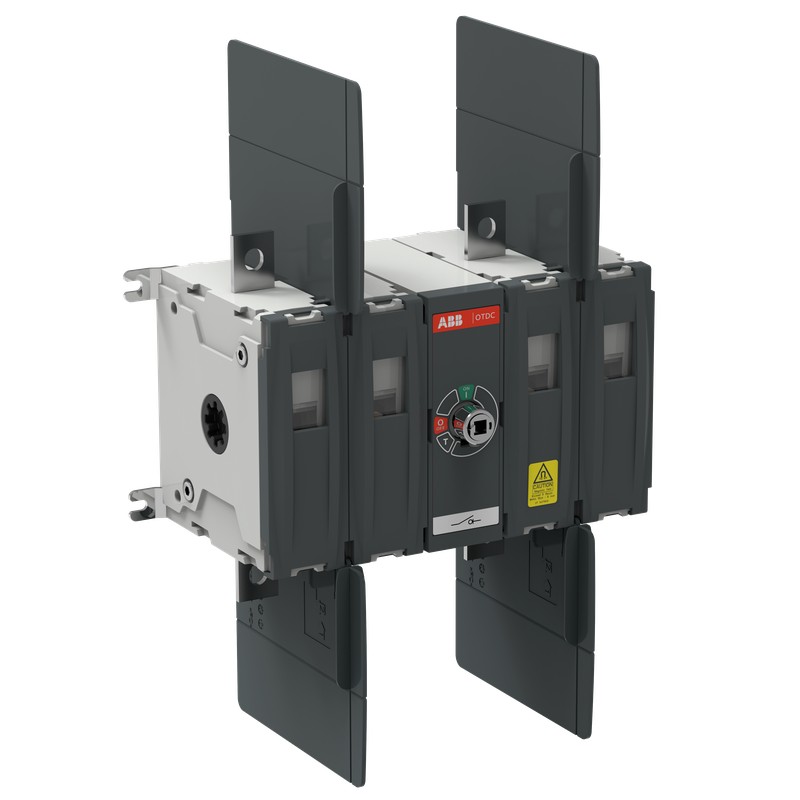

ABB 1SCA161985R1001 1SCA161985R1001 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SCA161985R1001 ABB Trennschalter CCOTDC160GV22

Artikel-Nr.: 1SCA161985R1001

Hersteller: ABB

Beschreibung:

Trennschalter CCOTDC160GV22
DC-Lasttrennschalter 4-polig, 160 A, 1500 V DC Schaltmechanismus mittig

Kategorien:

  • Niederspannungsschaltgeräte > Lasttrennschalter
  • ABB > Handschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 286,00 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 25 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

ABB EcoSolutions
ABB EcoSolutionsJa
ABB Konzernziel für die Deponierung von AbfällenUL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar
Demontageanleitung für End-of-Life-Produkte1SCC301113M0201
Umweltprodukterklärung - EPD1SCC301249D0201
Energieeffizienz für Kunden BewertungskriterienProdukteffizienz - Produkt gilt als energieeffizienter im Vergleich zu ähnlichen Produkten auf dem Markt
Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 50,7 %
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SCC301240D0201
RoHS Erklärung1SCC301239D0201
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA1SCC301321D0201
Hauptdokumente
Datenblatt, technische Information1SCC301022C0201
Montage- und Betriebsanleitung1SCC301106M0201
Mechanische ZeichnungenOTDC100-250_G_22_STP
1SCC307815F0201
Umweltprodukterklärung - EPD1SCC301249D0201
Umgebungsbedingungen
SchutzartFront IP20
Verschmutzungsgrad2
Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85353010
Herkunftsland oder HerkunftsgebietFinnland (FI)
Abmessungen
BaugrößeS2.0
Breite (Netto-Abmessung)224 mm
8.8 in
Höhe (Netto-Abmessung)165 mm
6.5 in
Tiefe (Netto-Abmessung)120 mm
4.7 in
Nettogewicht3 kg
6.5 lb
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1220 mm
8.7 in
Länge Verpackungseinheit 1260 mm
10.2 in
Höhe Verpackungseinheit 1155 mm
6.1 in
Bruttogewicht Verpackungseinheit 13.3 kg
7.3 lb
EAN Verpackungseinheit 16417019920726
Technische Daten
AnschlusskonfigurationZweikreis 4a, 4c
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(q = 40 °C) 160 A
Konventioneller thermischer Dauerstrom (Ithe)(vollständig gekapselt) 160 A
SchutzartFront IP20
GrifftypGriff und Welle nicht enthalten
Mechanische Lebensdauer10000 Zyklen
MontageartBodenmontage
Anzahl Stromkreise2
Anzahl Pole4P
BetriebsartFrontbedienung
Verschmutzungsgrad2
Position der EinspeiseklemmenZugang oben - Abgang unten
Bottom In - Top Out
Drehmoment bei Zwangsöffnung (Direktöffnung)6 … 9 N·m
Verlustleistungbei Bemessungsbedingungen pro Pol 3.1 … 3.5 W
SchutzeinrichtungLeistungsschalter
Bemessungsstoßspannungsfestigkeit (Uimp)12 kV
Bemessungsisolationsspannung (Ui)1500 V
Bemessungsbetriebsstrom DC-21B (Ie)(1500 V) 160 A
Bemessungsbetriebsstrom DC-PV1(1500 V) 160 A
Bemessungsbetriebsstrom DC-PV2(1500 V) 100 A
Bemessungsbetriebsspannung1500 V
Bemessungseinschaltvermögen (Icm)(1500 V DC) 10 kA
Bemessungskurzzeitstromfestigkeit (Icw)(1500 V DC) 10 kA
(für 1 s) 10 kA
Wellendurchmesser6 mm
0.24 in
Besondere Funktionen-
NormenIEC 60947-1, -3
Schalter-BetriebsmechanismusMechanismus zwischen den Polen des Schalters
22 (Zwischen den Polen)
AnschlussartKabelschuhklemme
Klemmenbreite19.5 mm
0.77 in
VerwendungPhotovoltaik
GebrauchskategorieSchalten von ohmschen Gleichstromlasten unter mäßiger Überlast - gelegentliche Betätigung (DC-21B)
Schalten einzelner PV String(s) ohne Rück- und Überströmen (DC-PV1)
Schalten mehrerer PV String(s) mit Rück- und Überströmen (DC-PV2)
Zertifikate und Deklarationen
Konformitätserklärung - CE1SCC301242D2701
Konformitätserklärung - UKCA1SCC301313D0201
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 9EC000216 - Lasttrennschalter
ETIM 10EC004963 - Lasttrennschalter (DC)
eClassV11.1 : 27371403
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt

ETIM for 1SCA161985R1001 Niederspannungsschaltgeräte (EC000216)

MerkmalsnameAusführung als Hauptschalter (EF006981)
MerkmalswertJa
MerkmalsnameAusführung als Wartungs-/Reparaturschalter (EF006986)
MerkmalswertJa
MerkmalsnameAusführung als Sicherheitsschalter (EF006985)
MerkmalswertNein
MerkmalsnameAusführung als NOT-AUS-Einrichtung (EF006959)
MerkmalswertNein
MerkmalsnameAusführung als Wendeschalter (EF009408)
MerkmalswertNein
MerkmalsnameAnzahl der Schalter (EF005586)
Merkmalswert1
MerkmalsnameBemessungsbetriebsspannung (EF001435)
Merkmalswert1500 V
MerkmalsnameBemessungsdauerstrom Iu (EF001389)
Merkmalswert160 A
MerkmalsnamePolzahl (EF001391)
Merkmalswert4
MerkmalsnameAnzahl der Hilfskontakte als Öffner (EF001377)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Schließer (EF001376)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Wechsler (EF003531)
Merkmalswert0
MerkmalsnameMotorantrieb optional (EF007386)
MerkmalswertNein
MerkmalsnameMotorantrieb integriert (EF006697)
MerkmalswertNein
MerkmalsnameSpannungsauslöser optional (EF007491)
MerkmalswertNein
MerkmalsnameGerätebauart (EF008240)
MerkmalswertEinbaugerät Festeinbautechnik
MerkmalsnameGeeignet für Frontbefestigung 4-Loch (EF007247)
MerkmalswertJa
MerkmalsnameGeeignet für Frontbefestigung Zentral (EF007248)
MerkmalswertNein
MerkmalsnameGeeignet für Verteilereinbau (EF007262)
MerkmalswertJa
MerkmalsnameGeeignet für Zwischenbau (EF007264)
MerkmalswertNein
MerkmalsnameVerriegelbar (EF006281)
MerkmalswertNein
MerkmalsnameAnschlussart Hauptstromkreis (EF006819)
MerkmalswertBolzenanschluss
MerkmalsnameSchutzart (IP), frontseitig (EF003118)
MerkmalswertIP20
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswert1
