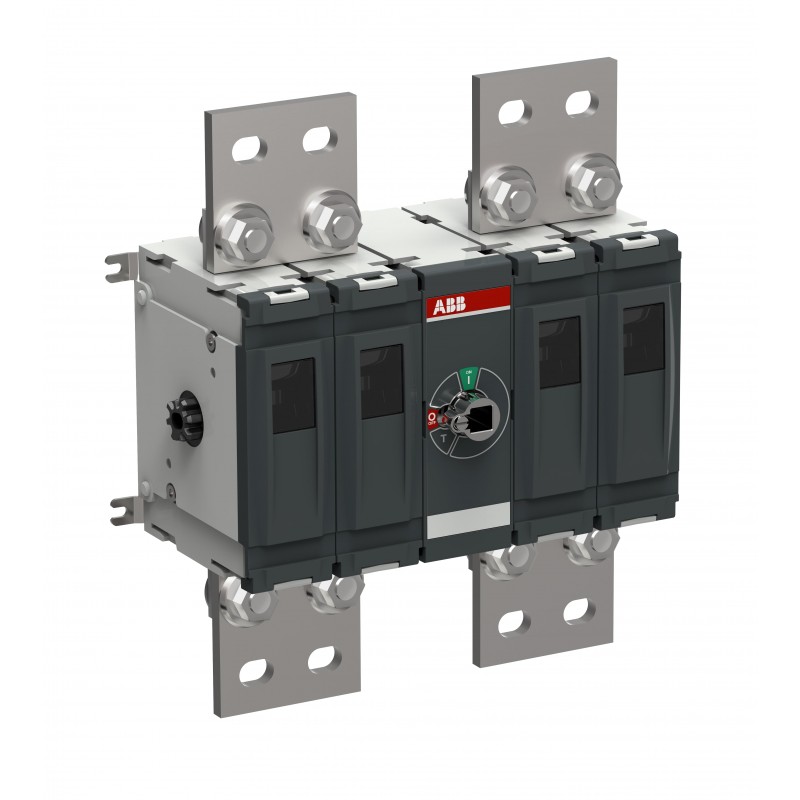

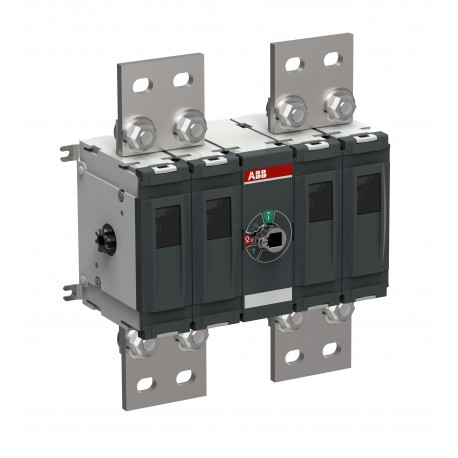

1SCA161281R1001 ABB Int. CC Disconnector OTDC800FV22-ESS
1SCA161281R1001
ABB
Int. CC Disconnector OTDC800FV22-ESS
OTDC800FV22-ESS DC Switch-disconnector
Niederspannungsschaltgeräte > Lasttrennschalter
Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Ja |
| ABB Konzernziel für die Deponierung von Abfällen | UL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar |
| Demontageanleitung für End-of-Life-Produkte | 1SCC301112M0201 |
| Umweltprodukterklärung - EPD | 1SCC301247D0201 |
| Energieeffizienz für Kunden Bewertungskriterien | Produkteffizienz - Produkt gilt als energieeffizienter im Vergleich zu ähnlichen Produkten auf dem Markt |
| Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555 | Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 59,09 % |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC301240D0201 |
| RoHS Erklärung | 1SCC301239D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC301321D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC301022C0201 |
| Montage- und Betriebsanleitung | 1SCC301102M0201 |
| 9AKK108467A9503 | |
| Mechanische Zeichnungen | OTDC800...1000_F_22_OTDCKIT800FS11.igs |
| OTDC800...1000_F_22_OTDCKIT800FS11.stp | |
| 1SCC307779F0201 | |
| 1SCC307780F0201 | |
| Verdrahtungsplan | 1SCC301046K0201 |
| Umweltprodukterklärung - EPD | 1SCC301247D0201 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85353010 |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| Abmessungen | |
| Baugröße | M |
| Breite (Netto-Abmessung) | 196.2 mm |
| 7.7 in | |
| Höhe (Netto-Abmessung) | 211 mm |
| 8.3 in | |
| Tiefe (Netto-Abmessung) | 148 mm |
| 5.8 in | |
| Nettogewicht | 9.7 kg |
| 21.3 lb | |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 270 mm |
| 10.6 in | |
| Länge Verpackungseinheit 1 | 310 mm |
| 12.2 in | |
| Höhe Verpackungseinheit 1 | 200 mm |
| 7.9 in | |
| Bruttogewicht Verpackungseinheit 1 | 10 kg |
| 22 lb | |
| EAN Verpackungseinheit 1 | 6417019913834 |
| Technische Daten | |
| Anschlusskonfiguration | Einkreis 6c, 6g |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | (q = 40 °C) 800 A |
| Grifftyp | Handle and shaft not included |
| Montageart | Bodenmontage |
| Anzahl Stromkreise | 1 |
| Anzahl Pole | 4P |
| Betriebsart | Frontbedienung |
| Position der Einspeiseklemmen | Zugang oben - Abgang unten |
| Bottom In - Top Out | |
| Drehmoment bei Zwangsöffnung (Direktöffnung) | 18 … 30 N·m |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 30 ... 32 W |
| Schutzeinrichtung | For 100kA Iq rating any fuse which does not exceed allowed let through peak 70kA or allowed let through energy 2,4MA^2s can be used. For 50kA Iq rating a circuit breaker or a fuse selected from the fuse coordination table. For the coordination table (9AKK108467A9503) please see the section Instructions and Manuals. |
| Bedingter Bemessungskurzschlussstrom (Inc) | (1500 V DC) 100 kA |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsbetriebsstrom DC-21B (Ie) | (1500 V) 800 A |
| Bemessungsbetriebsspannung | 1500 V |
| Bemessungseinschaltvermögen (Icm) | (1500 V DC) 63 kA |
| Bemessungskurzzeitstromfestigkeit (Icw) | (1500 V DC) 10 kA |
| (für 1 s) 10 kA | |
| (für 0,1 s) 63 kA | |
| Wellendurchmesser | 12 mm |
| 0.47 in | |
| Besondere Funktionen | No |
| Normen | IEC 60947-1, -3 |
| Schalter-Betriebsmechanismus | Mechanismus zwischen den Polen des Schalters |
| 22 (Zwischen den Polen) | |
| Anschlussart | Kabelschuhklemme |
| Klemmenbreite | 30 mm |
| 1.2 in | |
| Verwendung | Energiespeichersystem |
| Gebrauchskategorie | Schalten von ohmschen Gleichstromlasten unter mäßiger Überlast - gelegentliche Betätigung (DC-21B) |
| Schalten einzelner PV String(s) ohne Rück- und Überströmen (DC-PV1) | |
| Zertifikate und Deklarationen | |
| CCC Zertifikat | CQC2019010302206498 |
| Konformitätserklärung - CE | 1SCC301227D2701 |
| Konformitätserklärung - UKCA | 1SCC301313D0201 |
| DNV GL Zertifikat | 1SCC301231D0201 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC000216 - Lasttrennschalter |
| ETIM 10 | EC004963 - Lasttrennschalter (DC) |
| eClass | V11.1 : 27371403 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| Merkmal | Wert |
|---|---|
| Ausführung als Hauptschalter (EF006981) | Ja |
| Ausführung als Wartungs-/Reparaturschalter (EF006986) | Ja |
| Ausführung als Sicherheitsschalter (EF006985) | Nein |
| Ausführung als NOT-AUS-Einrichtung (EF006959) | Nein |
| Ausführung als Wendeschalter (EF009408) | Nein |
| Anzahl der Schalter (EF005586) | 1 |
| Bemessungsbetriebsspannung (EF001435) | 1500 V |
| Polzahl (EF001391) | 4 |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 0 |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 0 |
| Anzahl der Hilfskontakte als Wechsler (EF003531) | 0 |
| Motorantrieb optional (EF007386) | Nein |
| Motorantrieb integriert (EF006697) | Nein |
| Spannungsauslöser optional (EF007491) | Nein |
| Gerätebauart (EF008240) | Einbaugerät Festeinbautechnik |
| Geeignet für Frontbefestigung 4-Loch (EF007247) | Ja |
| Geeignet für Frontbefestigung Zentral (EF007248) | Nein |
| Geeignet für Verteilereinbau (EF007262) | Ja |
| Geeignet für Zwischenbau (EF007264) | Nein |
| Verriegelbar (EF006281) | Nein |
| Anschlussart Hauptstromkreis (EF006819) | Bolzenanschluss |
| Schutzart (IP), frontseitig (EF003118) | IP20 |
| Schutzart (NEMA) (EF011959) | 1 |
