ABBHandschalter 1SCA161279R1001 ABB DC-Trennschalter OTDC800F22-ESS

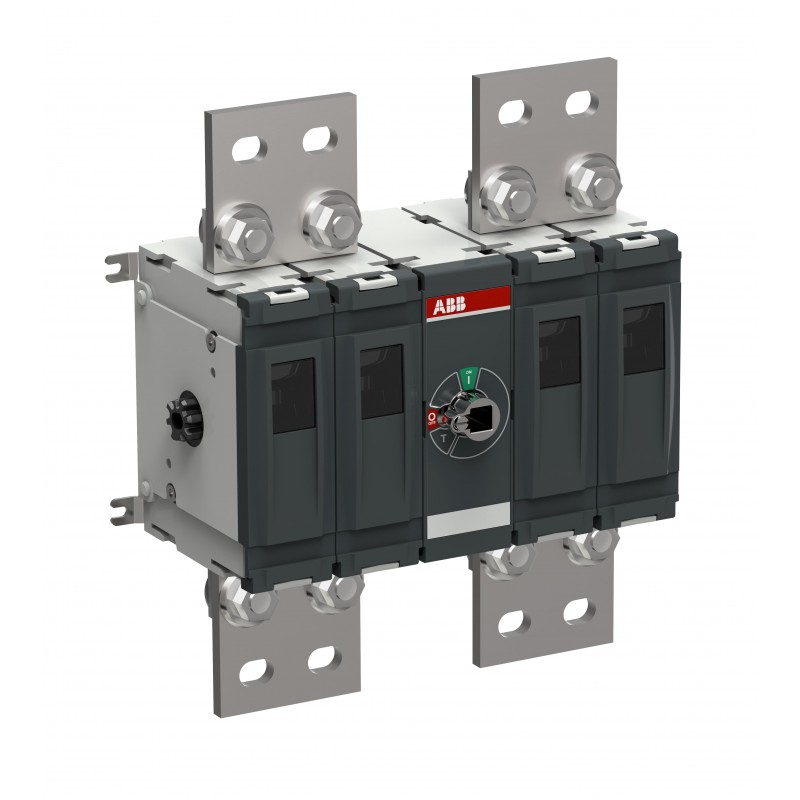

ABB 1SCA161279R1001 1SCA161279R1001 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

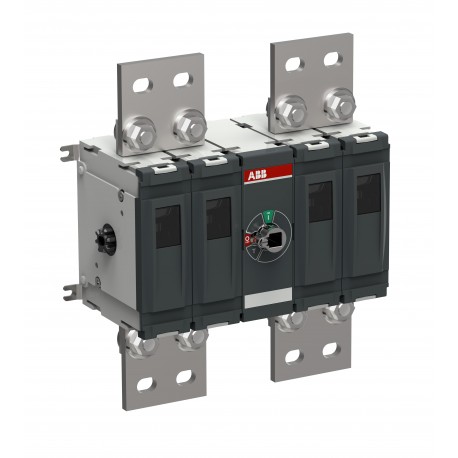

1SCA161279R1001 ABB DC-Trennschalter OTDC800F22-ESS

Artikel-Nr.: 1SCA161279R1001

Hersteller: ABB

Beschreibung:

DC-Trennschalter OTDC800F22-ESS
OTDC800F22-ESS DC Switch-disconnector

Kategorien:

  • Niederspannungsschaltgeräte > Lasttrennschalter
  • ABB > Handschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 1.166,38 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 25 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

ABB EcoSolutions
ABB EcoSolutionsJa
ABB Konzernziel für die Deponierung von AbfällenUL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar
Demontageanleitung für End-of-Life-Produkte1SCC301112M0201
Umweltprodukterklärung - EPD1SCC301247D0201
Energieeffizienz für Kunden BewertungskriterienProdukteffizienz - Produkt gilt als energieeffizienter im Vergleich zu ähnlichen Produkten auf dem Markt
Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 59,09 %
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SCC301240D0201
RoHS Erklärung1SCC301239D0201
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA1SCC301321D0201
Hauptdokumente
Datenblatt, technische Information1SCC301022C0201
Montage- und Betriebsanleitung1SCC301102M0201
9AKK108467A9503
Mechanische ZeichnungenOTDC800...1000_F_22_OTDCKIT800FS11.igs
OTDC800...1000_F_22_OTDCKIT800FS11.stp
1SCC307779F0201
1SCC307780F0201
Verdrahtungsplan1SCC301046K0201
Umweltprodukterklärung - EPD1SCC301247D0201
Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85363090
Herkunftsland oder HerkunftsgebietFinnland (FI)
Abmessungen
BaugrößeM
Breite (Netto-Abmessung)196.2 mm
7.7 in
Höhe (Netto-Abmessung)211 mm
8.3 in
Tiefe (Netto-Abmessung)148 mm
5.8 in
Nettogewicht9.7 kg
21.3 lb
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1270 mm
10.6 in
Länge Verpackungseinheit 1310 mm
12.2 in
Höhe Verpackungseinheit 1200 mm
7.9 in
Bruttogewicht Verpackungseinheit 110 kg
22 lb
EAN Verpackungseinheit 16417019913810
Technische Daten
AnschlusskonfigurationEinkreis 6c, 6g
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(q = 40 °C) 800 A
GrifftypHandle and shaft not included
MontageartBodenmontage
Anzahl Stromkreise1
Anzahl Pole4P
BetriebsartFrontbedienung
Position der EinspeiseklemmenZugang oben - Abgang unten
Bottom In - Top Out
Drehmoment bei Zwangsöffnung (Direktöffnung)18 … 30 N·m
Verlustleistungbei Bemessungsbedingungen pro Pol 30 ... 32 W
SchutzeinrichtungFor 100kA Iq rating any fuse which does not exceed allowed let through peak 70kA or allowed let through energy 2,4MA^2s can be used. For 50kA Iq rating a circuit breaker or a fuse selected from the fuse coordination table. For the coordination table (9AKK108467A9503) please see the section Instructions and Manuals.
Bedingter Bemessungskurzschlussstrom (Inc)(1000 V DC) 100 kA
Bemessungsstoßspannungsfestigkeit (Uimp)12 kV
Bemessungsbetriebsstrom DC-21B (Ie)(1000 V) 800 A
Bemessungsbetriebsspannung1000 V
Bemessungseinschaltvermögen (Icm)(1000 V DC) 63 kA
Bemessungskurzzeitstromfestigkeit (Icw)(1000 V DC) 10 kA
(für 1 s) 10 kA
(für 0,1 s) 63 kA
Wellendurchmesser12 mm
0.47 in
Besondere FunktionenNo
NormenIEC 60947-1, -3
Schalter-BetriebsmechanismusMechanismus zwischen den Polen des Schalters
22 (Zwischen den Polen)
AnschlussartKabelschuhklemme
Klemmenbreite30 mm
1.2 in
VerwendungEnergiespeichersystem
GebrauchskategorieSchalten von ohmschen Gleichstromlasten unter mäßiger Überlast - gelegentliche Betätigung (DC-21B)
Schalten einzelner PV String(s) ohne Rück- und Überströmen (DC-PV1)
Zertifikate und Deklarationen
CCC ZertifikatCQC2019010302206498
Konformitätserklärung - CE1SCC301227D2701
Konformitätserklärung - UKCA1SCC301313D0201
DNV GL Zertifikat1SCC301231D0201
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 9EC000216 - Lasttrennschalter
ETIM 10EC004963 - Lasttrennschalter (DC)
eClassV11.1 : 27371403
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt

ETIM for 1SCA161279R1001 Niederspannungsschaltgeräte (EC000216)

MerkmalsnameAusführung als Hauptschalter (EF006981)
MerkmalswertJa
MerkmalsnameAusführung als Wartungs-/Reparaturschalter (EF006986)
MerkmalswertJa
MerkmalsnameAusführung als Sicherheitsschalter (EF006985)
MerkmalswertNein
MerkmalsnameAusführung als NOT-AUS-Einrichtung (EF006959)
MerkmalswertNein
MerkmalsnameAusführung als Wendeschalter (EF009408)
MerkmalswertNein
MerkmalsnameAnzahl der Schalter (EF005586)
Merkmalswert1
MerkmalsnameBemessungsbetriebsspannung (EF001435)
Merkmalswert1000 V
MerkmalsnamePolzahl (EF001391)
Merkmalswert4
MerkmalsnameAnzahl der Hilfskontakte als Öffner (EF001377)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Schließer (EF001376)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Wechsler (EF003531)
Merkmalswert0
MerkmalsnameMotorantrieb optional (EF007386)
MerkmalswertNein
MerkmalsnameMotorantrieb integriert (EF006697)
MerkmalswertNein
MerkmalsnameSpannungsauslöser optional (EF007491)
MerkmalswertNein
MerkmalsnameGerätebauart (EF008240)
MerkmalswertEinbaugerät Festeinbautechnik
MerkmalsnameGeeignet für Frontbefestigung 4-Loch (EF007247)
MerkmalswertJa
MerkmalsnameGeeignet für Frontbefestigung Zentral (EF007248)
MerkmalswertNein
MerkmalsnameGeeignet für Verteilereinbau (EF007262)
MerkmalswertJa
MerkmalsnameGeeignet für Zwischenbau (EF007264)
MerkmalswertNein
MerkmalsnameVerriegelbar (EF006281)
MerkmalswertNein
MerkmalsnameAnschlussart Hauptstromkreis (EF006819)
MerkmalswertBolzenanschluss
MerkmalsnameSchutzart (IP), frontseitig (EF003118)
MerkmalswertIP20
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswert1
