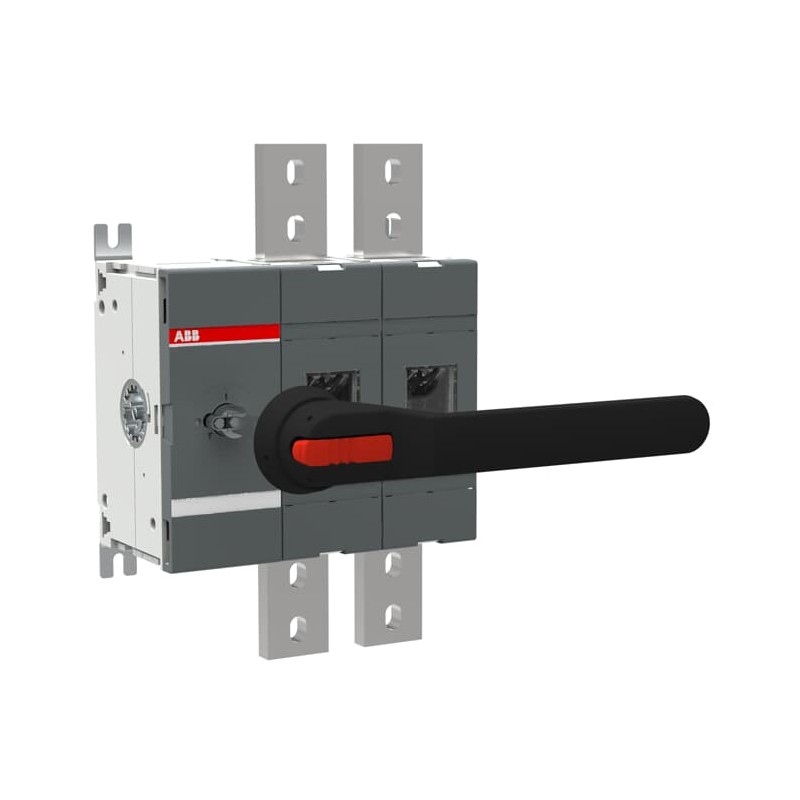

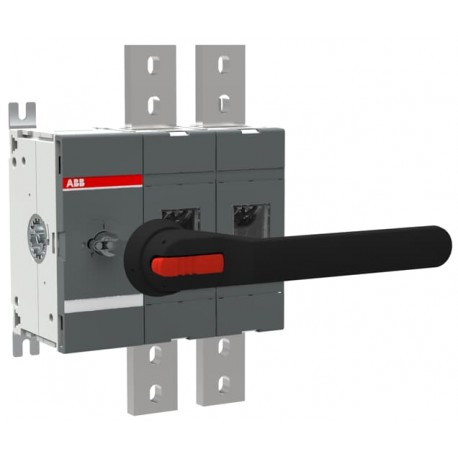

1SCA159246R1001 ABB Int.- Trennung OT1600E02P-135
1SCA159246R1001
ABB
Int.- Trennung OT1600E02P-135
Int.- Trennschalter OT1600E02P-135
OT1600E02P-135 Lasttrennschalter 2-polig 1600A m. Griff u. Welle DC-20B
Niederspannungsschaltgeräte > Lasttrennschalter
Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| Demontageanleitung für End-of-Life-Produkte | 1SCC301120M0201 |
| Umweltinformationen | 1SCC301233D0201 |
| Umweltprodukterklärung - EPD | 1SCC301300D0201 |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC301240D0201 |
| RoHS Erklärung | 1SCC301239D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC011025D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC301023C0201 |
| Montage- und Betriebsanleitung | 1SCC301104M0201 |
| Umweltprodukterklärung - EPD | 1SCC301300D0201 |
| Umgebungsbedingungen | |
| Schutzart | Front IP00 |
| Umweltinformationen | 1SCC301233D0201 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85353010 |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| China (CN) | |
| Abmessungen | |
| Baugröße | OT1600-135 |
| Breite (Netto-Abmessung) | 254.5 mm |
| 10.0 in | |
| Höhe (Netto-Abmessung) | 372 mm |
| 14.6 in | |
| Tiefe (Netto-Abmessung) | 148.5 mm |
| 5.9 in | |
| Nettogewicht | 12.8 kg |
| 28.2 lb | |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 400 mm |
| 15.7 in | |
| Länge Verpackungseinheit 1 | 435 mm |
| 17.1 in | |
| Höhe Verpackungseinheit 1 | 170 mm |
| 6.7 in | |
| Bruttogewicht Verpackungseinheit 1 | 13.2 kg |
| 29.2 lb | |
| EAN Verpackungseinheit 1 | 6417019886930 |
| Technische Daten | |
| Anschlusskonfiguration | Connection type 1 |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | (q = 40 °C) 1600 A |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 1600 A |
| Schutzart | Front IP00 |
| Grifffarbe | schwarz |
| Grifflänge | 274 mm |
| 10.8 in | |
| Grifftyp | inklusive Griff und Welle |
| Mechanische Lebensdauer | 600 Zyklen |
| Montageart | Bodenmontage |
| Anzahl Stromkreise | 1 |
| Anzahl Pole | 2P |
| Betriebsart | Frontbedienung |
| Verschmutzungsgrad | 3 |
| Position der Einspeiseklemmen | Zugang oben - Abgang unten |
| Bottom In - Top Out | |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 48 W |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | 1500 V |
| Bemessungsbetriebsstrom AC-208 | (1000 V AC) 1600 A |
| Bemessungsbetriebsstrom DC-20B | (1500 V DC) 1600 A |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 0,3 s) 36 kA |
| (für 0,3 s) 50 kA | |
| Bemessungsspannung (Ur) | 1500 V |
| Wellendurchmesser | 12 mm |
| 0.47 in | |
| Schaftlänge | 280 mm |
| 11.0 in | |
| Besondere Funktionen | No |
| Normen | IEC 60947-1, -3 |
| Schalter-Betriebsmechanismus | Mechanismus auf der Seite des Schalters |
| 02 (Linksseitig) | |
| Anschlussart | Kabelschuhklemme |
| Klemmenbreite | 50 mm |
| 1.97 in | |
| Verwendung | Energiespeichersystem |
| Gebrauchskategorie | Connecting and disconnecting under no-load conditions - occasional actuation (DC-20B) |
| Schalten unter Leerlaufbedingungen - gelegentliche Betätigung (AC-20B) | |
| Zertifikate und Deklarationen | |
| A2L Zertifikat – IEC | 1SCC301338D0201 |
| CCC Zertifikat | 2023980302000100 |
| Konformitätserklärung - CE | 1SCC301229D2701 |
| DNV GL Zertifikat | 1SCC301184D0204 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC000216 - Lasttrennschalter |
| ETIM 10 | EC004963 - Lasttrennschalter (DC) |
| eClass | V11.1 : 27371403 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| Merkmal | Wert |
|---|---|
| Ausführung als Hauptschalter (EF006981) | Ja |
| Ausführung als Wartungs-/Reparaturschalter (EF006986) | Ja |
| Ausführung als Sicherheitsschalter (EF006985) | Nein |
| Ausführung als NOT-AUS-Einrichtung (EF006959) | Nein |
| Ausführung als Wendeschalter (EF009408) | Nein |
| Anzahl der Schalter (EF005586) | 1 |
| Polzahl (EF001391) | 2 |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 0 |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 0 |
| Anzahl der Hilfskontakte als Wechsler (EF003531) | 0 |
| Motorantrieb optional (EF007386) | Nein |
| Motorantrieb integriert (EF006697) | Nein |
| Spannungsauslöser optional (EF007491) | Nein |
| Gerätebauart (EF008240) | Einbaugerät Festeinbautechnik |
| Geeignet für Frontbefestigung 4-Loch (EF007247) | Nein |
| Geeignet für Frontbefestigung Zentral (EF007248) | Nein |
| Geeignet für Verteilereinbau (EF007262) | Ja |
| Geeignet für Zwischenbau (EF007264) | Nein |
| Farbe des Betätigungselements (EF007167) | schwarz |
| Verriegelbar (EF006281) | Ja |
| Schutzart (IP), frontseitig (EF003118) | IP00 |
