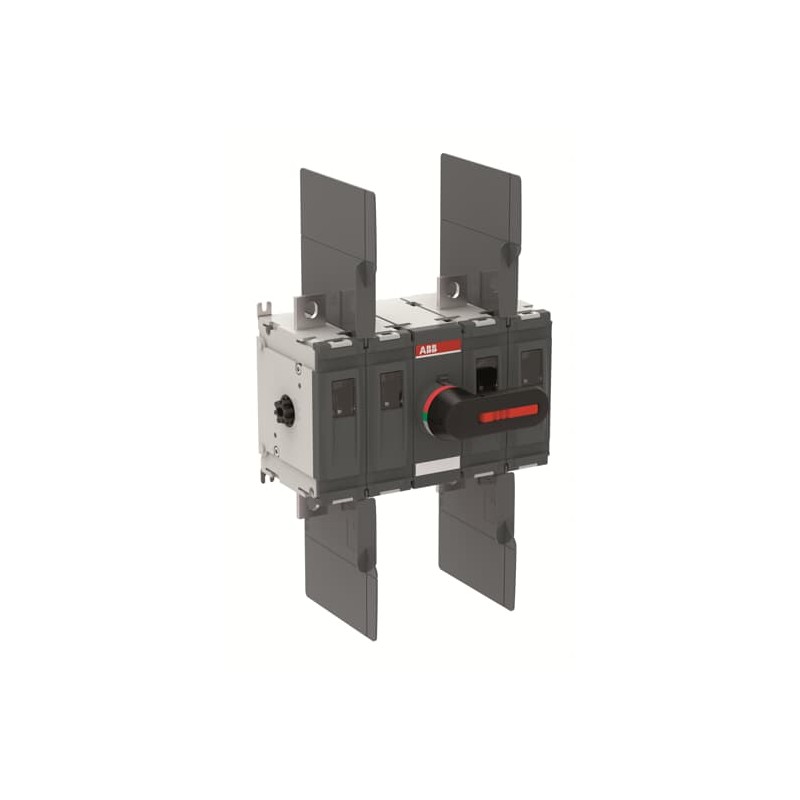

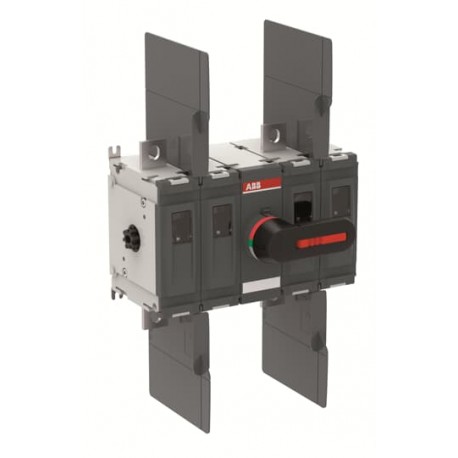

1SCA158317R1001 ABB DC-OTDC400UFV22K-Trennschalter
1SCA158317R1001
ABB
DC-OTDC400UFV22K-Trennschalter
Ein vollständig optimierter vierpoliger DC-Lasttrennschalter für 1500-V-Photovoltaik-Kraftwerke im Versorgungsmaßstab, der einen Strombereich von 315 bis 630 A abdeckt. Das neue Design bietet sowohl eine Größenreduzierung als auch eine Steigerung der Effizienz und Leistung, um Herstellern zu helfen, sich an die schnelle Einführung von 1500-V-Gleichstromlösungen in der Branche anzupassen. Das vierpolige 1500-V-DC-Konzept hilft Herstellern, die Systemeffizienz zu verbessern und Schaltverluste zu reduzieren. Die kompakte Größe der neuen OTDC-Serie ermöglicht es den Herstellern, die Größe von Combiner-Boxen und Wechselrichtern zu reduzieren. Hauptmerkmale dieses speziellen OTDC-Typs: Trennen Sie den doppelten PV-Stromkreis, zugelassen nach UL98B und IEC 60947-1,-3
Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲b'
Allgemeine Informationen
OTDC400UFV22K
Artikel-Nr.: 1SCA158317R1001
6417019874227
OTDC400UFV22K PV-Trennschalter
Ein vollständig optimierter vierpoliger DC-Lasttrennschalter für 1500-V-Photovoltaik-Kraftwerke im Versorgungsmaßstab, der einen Strombereich von 315 bis 630 A abdeckt. Das neue Design bietet sowohl eine Größenreduzierung als auch eine Steigerung der Effizienz und Leistung, um Herstellern zu helfen, sich an die schnelle Einführung von 1500-V-Gleichstromlösungen in der Branche anzupassen. Das vierpolige 1500-V-DC-Konzept hilft Herstellern, die Systemeffizienz zu verbessern und Schaltverluste zu reduzieren. Die kompakte Größe der neuen OTDC-Serie ermöglicht es den Herstellern, die Größe von Combiner-Boxen und Wechselrichtern zu reduzieren. Hauptmerkmale dieses speziellen OTDC-Typs: Trennen Sie den doppelten PV-Stromkreis, zugelassen nach UL98B und IEC 60947-1,-3
Bestellung
1 Stück
85353010
Finnland (FI)
Beliebte Downloads
9AKK107492A6191
OTDC250-600UFV22K_igs
Dimensionen
M
255,5 mm
10,1 Zoll
211 mm
8,3 Zoll
169,5 mm
6,7 Zoll
8 kg
17,7 lb
Technische
Doppelschaltung 4a, 4c
(1500 V) 500 A
(1500 V) 400 A
(1500 V) 500 A
(1500 V) 400 A
500 A
Vollständig geschlossen 500 A
12 kV
1500 V
1500 V
(1500 V DC) 10 kA
(1500 V DC) 10 kA
für 1 s 10 kA
Sicherungsautomat
bei Nennbetriebsbedingungen pro Pol 20 W
3
Schwarz
145 mm
5,7 Zoll
Direkt montierter Griff
12 mm
0,47 Zoll
160 mm
6,3 Zoll
Mechanismus zwischen den Polen
22 (Zwischen den Polen)
Top In - Bottom Out
Bottom In - Top Out
Frontbetätigt
UL98B und IEC 60947-1, -3
Nein
Sockelmontage
2
4
Front IP20
Bandanstöße
30 mm
1,2 Zoll
Kabelschuh 30... 40 N·m
10000 Zyklus
Technische UL/CSA
1500 V DC
1500VDC 400 A
Kabelschuh 30... 44 N·m
Kabelschuh 266... 390 lbf·in
Umwelt
Nach EU-Richtlinie 2011/65/EU
Zertifikate und Deklarationen (Dokumentnummer)
9AKK107492A6191
Containerinformationen
Box 1 Stück
270 mm
10,6 Zoll
310 mm
12,2 Zoll
200 mm
7,9 Zoll
8,3 kg
18,3 lb
6417019874227
Klassifizierungen
Q
EC000216 - Lasttrennschalter
EC000216 - Lasttrennschalter
EC000216 - Lasttrennschalter
39122233
5. Kleingeräte (keine außendimension mehr als 50 cm)
Datasheet - PDF
