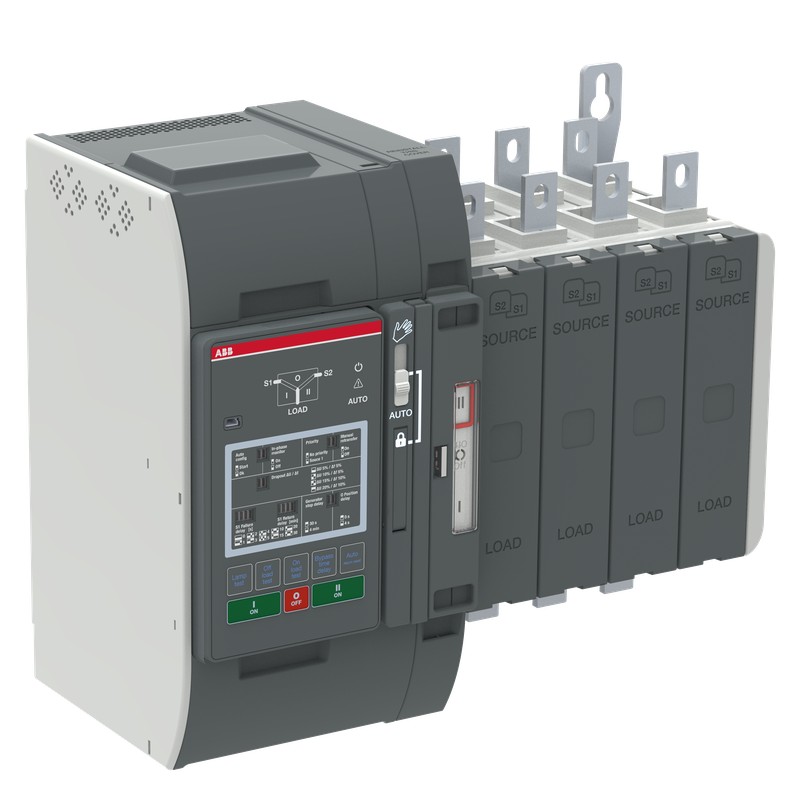

1SCA153457R1001 ABB Int. TruONE ATS Switch OXB250E3S2QT
1SCA153457R1001
ABB
Int. TruONE ATS Switch OXB250E3S2QT
Int. Schalter TruONE ATS OXB250E3S2QT
Automatischer Umschalter TruONE 3-pol + N 250 A, Level 2 Steuereinheit 200 ... 480 V AC, Zugang oben verzögerte Umschaltung I-0-II
Niederspannungsschaltgeräte > Lasttrennschalter
Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Ja |
| ABB Konzernziel für die Deponierung von Abfällen | UL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar |
| Demontageanleitung für End-of-Life-Produkte | 1SCC303063M0201 |
| Umweltprodukterklärung - EPD | 1SCC303127D0201 |
| Verlängerung der Produktlebensdauer | Produktmodularität |
| Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555 | Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 67.3 % |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC011022D0201 |
| RoHS Erklärung | 1SCC011023D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC303119D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC303008C0201 |
| Montage- und Betriebsanleitung | 1SCC303011M0201 REVISION FW 2.05 |
| Mechanische Zeichnungen | OX_30U-250_3S2_T_ |
| 1SCC308249F0001 | |
| 1SCC308248F0001 | |
| 1SCC308247F0001 | |
| 1SCC308246F0001 | |
| 1SCC308329F0001 | |
| 1SCC308328F0001 | |
| Verdrahtungsplan | Circuit diagram_OXB_T_.dxf |
| Circuit diagram_OXB_T_.pdf | |
| Umweltprodukterklärung - EPD | 1SCC303127D0201 |
| Umgebungsbedingungen | |
| Schutzart | Front IP20 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85365080 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 375 mm |
| 14.76 in | |
| Höhe (Netto-Abmessung) | 305 mm |
| 12.01 in | |
| Tiefe (Netto-Abmessung) | 183 mm |
| 7.2 in | |
| Nettogewicht | 15.57 kg |
| 34.33 lb | |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 345 mm |
| 13.58 in | |
| Länge Verpackungseinheit 1 | 445 mm |
| 17.52 in | |
| Höhe Verpackungseinheit 1 | 240 mm |
| 9.45 in | |
| Bruttogewicht Verpackungseinheit 1 | 16.27 kg |
| 35.87 lb | |
| EAN Verpackungseinheit 1 | 6417019844831 |
| Technische Daten | |
| Controllertyp | Level 2 (DIP) |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | (q = 40 °C) 250 A |
| Schutzart | Front IP20 |
| Position des vierten Pols | Left and Right Side |
| Art des vierten Pols | Switched - Simultaneous Function |
| Grifftyp | direkt montierter Griff |
| Anzahl Pole | 4P |
| Verschmutzungsgrad | 3 |
| Position der Einspeiseklemmen | Supplies on Top - Load on Bottom |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 9.7 W |
| Bemessungsfrequenz (f) | Hauptstromkreis 50-60 Hz |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 8 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsstrom AC-31B (Ie) | (200 … 415 V AC) 250 A |
| Bemessungsbetriebsstrom AC-32B (Ie) | (200 … 415 V AC) 250 A |
| Bemessungsbetriebsstrom AC-33B (Ie) | (200 … 415 V AC) 250 A |
| Bemessungsbetriebsspannung | Hauptstromkreis 200...480 V AC |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 0,3 s) 18 Kiloampere rms |
| Besondere Funktionen | Offene Umschaltung |
| Normen | IEC60947-6-1 |
| Anschlussart | Bolzen |
| Typ Umschalter | verzögert |
| Zertifikate und Deklarationen | |
| Konformitätserklärung - CE | 1SCC303064D2701 |
| Konformitätserklärung gemäß EU Data Act | 9AKK108471A5903 |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC000216 - Lasttrennschalter |
| ETIM 10 | EC000216 - Lasttrennschalter (AC) |
| eClass | V11.1 : 27371403 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
