ABBHandschalter 1SCA153245R1001 ABB Int. TruONE ATS Switch OXA100U2X3QB

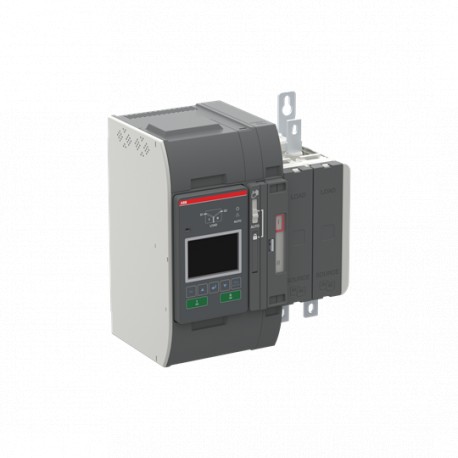

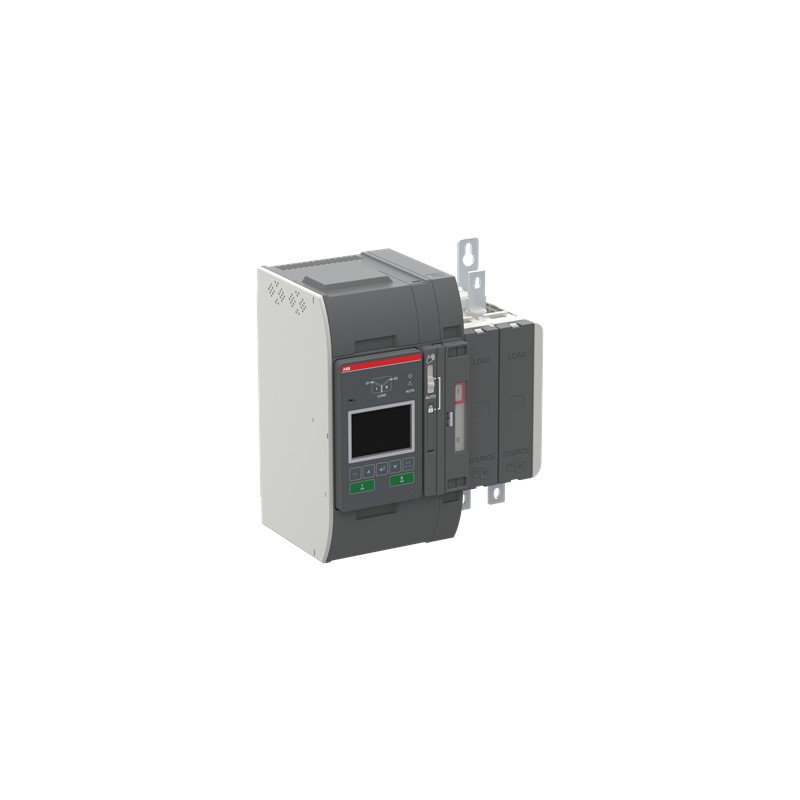

ABB 1SCA153245R1001 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SCA153245R1001 ABB Int. TruONE ATS Switch OXA100U2X3QB

Code: 1SCA153245R1001

Hersteller: ABB

Beschreibung:

Int. TruONE ATS Switch OXA100U2X3QB
Automatischer Umschalter TruONE 2-polig 100 A, Level 3 Steuereinheit 200 ... 480 V AC, Zugang unten offene Umschaltung I-II UL

Kategorien:

  • Niederspannungsschaltgeräte > Lasttrennschalter
  • ABB > Handschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 2.010,92 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 25 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

ABB EcoSolutions
ABB EcoSolutionsJa
ABB Konzernziel für die Deponierung von AbfällenUL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar
Demontageanleitung für End-of-Life-Produkte1SCC303063M0201
Umweltprodukterklärung - EPD1SCC303126D0201
Verlängerung der ProduktlebensdauerProduktmodularität
Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 66.9 %
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SCC011022D0201
RoHS Erklärung1SCC011023D0201
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA1SCC303119D0201
Hauptdokumente
Datenblatt, technische Information1SCC303008C0201
Montage- und Betriebsanleitung1SCC303011M0201 REVISION FW 2.05
Mechanische ZeichnungenOX_30U-250_2X3_B_
1SCC308233F0001
1SCC308232F0001
1SCC308169F0001
1SCC308168F0001
1SCC308331F0001
1SCC308330F0001
VerdrahtungsplanCircuit diagram_OXA_B_.dxf
Circuit diagram_OXA_B_.pdf
Umweltprodukterklärung - EPD1SCC303126D0201
Umgebungsbedingungen
SchutzartFront IP20
Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85365080
Abmessungen
Breite (Netto-Abmessung)285 mm
11.22 in
Höhe (Netto-Abmessung)305 mm
12.01 in
Tiefe (Netto-Abmessung)183 mm
7.2 in
Nettogewicht12.06 kg
26.59 lb
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1345 mm
13.58 in
Länge Verpackungseinheit 1445 mm
17.52 in
Höhe Verpackungseinheit 1240 mm
9.45 in
Bruttogewicht Verpackungseinheit 112.76 kg
28.13 lb
EAN Verpackungseinheit 16417019842714
Technische Daten
ControllertypLevel 3 (LCD)
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(q = 40 °C) 100 A
SchutzartFront IP20
Grifftypdirekt montierter Griff
Anzahl Pole2P
Position der EinspeiseklemmenSupplies on Bottom - Load on Top
Verlustleistungbei Bemessungsbedingungen pro Pol 1.41 W
Bemessungsfrequenz (f)Hauptstromkreis 50-60 Hz
Bemessungsstoßspannungsfestigkeit (Uimp)8 kV
Bemessungsisolationsspannung (Ui)1000 V
BemessungsbetriebsspannungHauptstromkreis 200...240 V AC
Besondere FunktionenOffene Umschaltung
NormenUL1008
AnschlussartBolzen
Typ Umschalteroffen
Technische Daten UL/CSA
Bemessungsstromstärke, UL/CSA200-240V 100 A
Zertifikate und Deklarationen
Konformitätserklärung - CE1SCC303064D2701
Konformitätserklärung gemäß EU Data Act9AKK108471A5903
Externe Klassifizierungen und Normen
ETIM 9EC000216 - Lasttrennschalter
ETIM 10EC000216 - Lasttrennschalter (AC)
UNSPSC39122233
IDEA Granular Category Code (IGCC)5290 >> Disconnect switch
eClassV11.1 : 27371403
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt

ETIM for 1SCA153245R1001 Niederspannungsschaltgeräte (EC000216)

MerkmalsnameAusführung als Hauptschalter (EF006981)
MerkmalswertJa
MerkmalsnameAusführung als Wartungs-/Reparaturschalter (EF006986)
MerkmalswertJa
MerkmalsnameAusführung als Sicherheitsschalter (EF006985)
MerkmalswertNein
MerkmalsnameAusführung als NOT-AUS-Einrichtung (EF006959)
MerkmalswertNein
MerkmalsnameAusführung als Wendeschalter (EF009408)
MerkmalswertNein
MerkmalsnameAnzahl der Schalter (EF005586)
Merkmalswert1
MerkmalsnameMax. Bemessungsbetriebsspannung Ue bei AC (EF007355)
Merkmalswert240 V
MerkmalsnamePolzahl (EF001391)
Merkmalswert2
MerkmalsnameAnzahl der Hilfskontakte als Öffner (EF001377)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Schließer (EF001376)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Wechsler (EF003531)
Merkmalswert0
MerkmalsnameMotorantrieb optional (EF007386)
MerkmalswertNein
MerkmalsnameMotorantrieb integriert (EF006697)
MerkmalswertJa
MerkmalsnameSpannungsauslöser optional (EF007491)
MerkmalswertNein
MerkmalsnameGerätebauart (EF008240)
MerkmalswertEinbaugerät Steckeinsatztechnik
MerkmalsnameGeeignet für Frontbefestigung 4-Loch (EF007247)
MerkmalswertJa
MerkmalsnameGeeignet für Frontbefestigung Zentral (EF007248)
MerkmalswertNein
MerkmalsnameGeeignet für Verteilereinbau (EF007262)
MerkmalswertJa
MerkmalsnameGeeignet für Zwischenbau (EF007264)
MerkmalswertNein
MerkmalsnameAusführung des Betätigungselements (EF006976)
Merkmalswertlanger Drehgriff
MerkmalsnameVerriegelbar (EF006281)
MerkmalswertNein
MerkmalsnameAnschlussart Hauptstromkreis (EF006819)
MerkmalswertBolzenanschluss
MerkmalsnameSchutzart (IP), frontseitig (EF003118)
MerkmalswertIP20
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswert1

DATASHEET - PDF

Titel
Größe
Typ
PDF CATALOG TRANSFER SWITCHES 2023 EN
42 Mbytes
