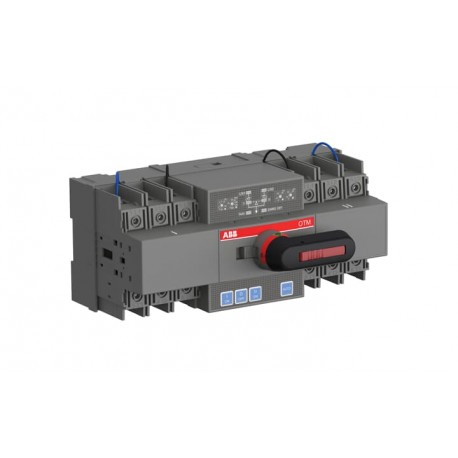

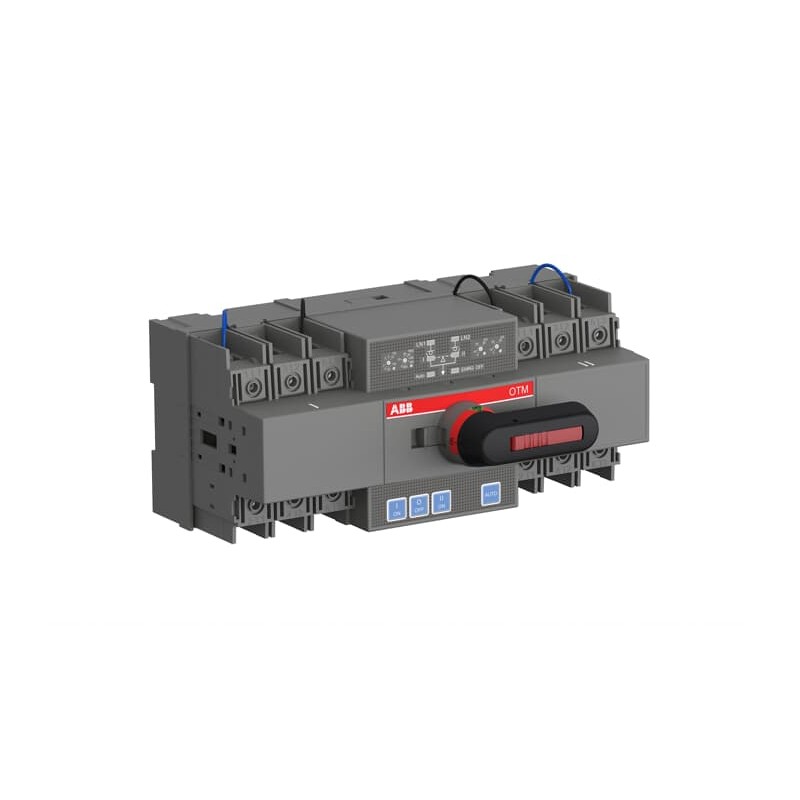

1SCA151422R1001 ABB Kompakter ATS 63A 2P OTM63F2C21D230C
1SCA151422R1001
ABB
Kompakter ATS 63A 2P OTM63F2C21D230C
Automatischer Umschalter 2-polig 63 A, 21D Steuereinheiteit 154 ... 480 V AC, Zugang oben offene Umschaltung I-0-II
Niederspannungsschaltgeräte > Lasttrennschalter
Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Material Compliance | |
|---|---|
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC011021D0201 |
| RoHS Erklärung | 1SCC011020D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC308001B0201 |
| Montage- und Betriebsanleitung | 1SCC303015M0201 |
| Mechanische Zeichnungen | OTM63-125_2P_3P_COMPACTATS |
| Umgebungsbedingungen | |
| Schutzart | Front IP20 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85365080 |
| Herkunftsland oder Herkunftsgebiet | China (CN) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 233 mm |
| 9.17 in | |
| Höhe (Netto-Abmessung) | 103 mm |
| 4.06 in | |
| Tiefe (Netto-Abmessung) | 131 mm |
| 5.16 in | |
| Nettogewicht | 1.85 kg |
| 4.08 lb | |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 103 mm |
| Länge Verpackungseinheit 1 | 275 mm |
| Höhe Verpackungseinheit 1 | 168 mm |
| Bruttogewicht Verpackungseinheit 1 | 2.05 kg |
| EAN Verpackungseinheit 1 | 6417019818276 |
| Technische Daten | |
| Controllertyp | 21D |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | (q = 40 °C) 63 A |
| Schutzart | Front IP20 |
| Art des vierten Pols | Switched - Simultaneous Function |
| Grifftyp | direkt montierter Griff |
| Motorbetriebsspannung | 220…240 V AC |
| Montageart | Sockelmontage oder DIN-Schienenmontage |
| Anzahl Pole | 2P |
| Verschmutzungsgrad | 3 |
| Position der Einspeiseklemmen | Supplies on Top - Load on Bottom |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 2.8 W |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 8 kV |
| Bemessungsisolationsspannung (Ui) | 800 V |
| Bemessungsbetriebsstrom AC-21A (Ie) | (380 / 400 V) 63 A |
| Bemessungsbetriebsstrom AC-22A (Ie) | (380 ... 415 V) 63 A |
| Bemessungsbetriebsstrom AC-23A (Ie) | (380 ... 415 V) 63 A |
| Bemessungsbetriebsstrom AC-31B (Ie) | (380 / 400 V) 63 A |
| Bemessungsbetriebsstrom AC-32B (Ie) | (380 / 400 V) 63 A |
| Bemessungsbetriebsstrom AC-33B (Ie) | (380 / 400 V) 63 A |
| Bemessungsbetriebsleistung AC-23A (Pe) | (380 ... 415 V) 30 kW |
| Bemessungsbetriebsspannung | Hauptstromkreis 220…240 V |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 2.5 Kiloampere rms |
| Anschlussart | Schraubklemme |
| Anzugsdrehmoment | (nach IEC 60947-1) 6 N·m |
| Typ Umschalter | offen |
| Technische Daten UL/CSA | |
| Anzugsdrehmoment | (nach IEC 60947-1) 6 N·m |
| Zertifikate und Deklarationen | |
| Konformitätserklärung - CE | 2020980305001190 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC000216 - Lasttrennschalter |
| ETIM 10 | EC000216 - Lasttrennschalter (AC) |
| UNSPSC | 39122233 |
| IDEA Granular Category Code (IGCC) | 5208 >> Controller switch |
| eClass | V11.1 : 27371403 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| E-Nummer (Finnland) | 3640451 |
| E-Nummer (Norwegen) | 4337510 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
