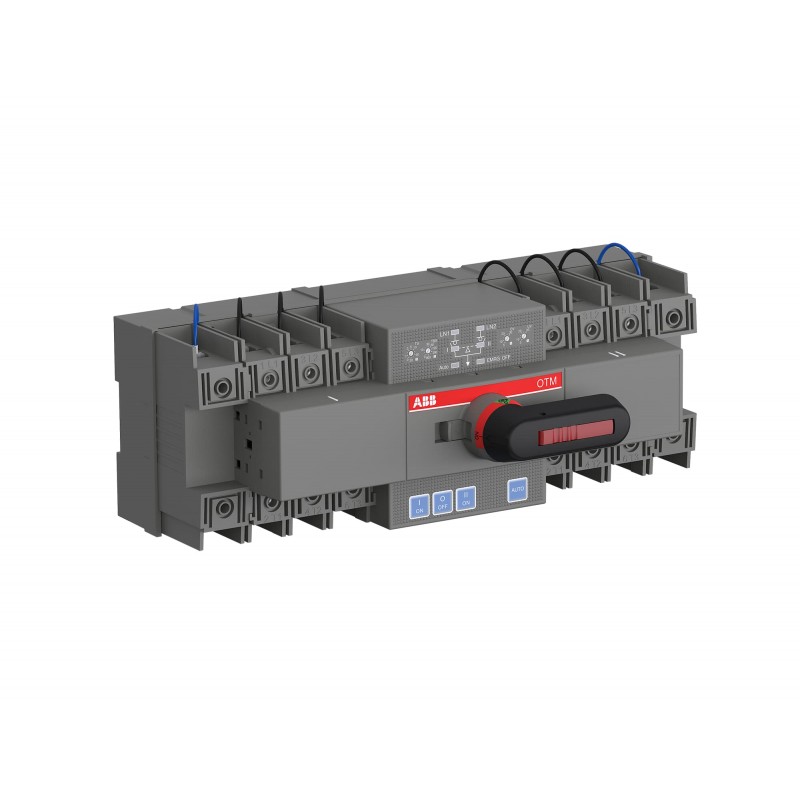

1SCA151253R1001 ABB Kompakter ATS 40A 4P OTM40F4C21D400C
1SCA151253R1001
ABB
Kompakter ATS 40A 4P OTM40F4C21D400C
Automatischer Umschalter 4-polig 40 A, 21D Steuereinheiteit 154 ... 480 V AC, Zugang oben offene Umschaltung I-0-II
Niederspannungsschaltgeräte > Lasttrennschalter
Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
OFT ZUSAMMEN GEKAUFT
▲Bestseller
▲Mehr Infos
▲| Material Compliance | |
|---|---|
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC011021D0201 |
| RoHS Erklärung | 1SCC011020D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC308001B0201 |
| Montage- und Betriebsanleitung | 1SCC303015M0201 |
| Mechanische Zeichnungen | OTM40-125_4P_COMPACTATS |
| Umgebungsbedingungen | |
| Schutzart | Front IP20 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85365080 |
| Herkunftsland oder Herkunftsgebiet | China (CN) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 286 mm |
| 11.26 in | |
| Höhe (Netto-Abmessung) | 103 mm |
| 4.06 in | |
| Tiefe (Netto-Abmessung) | 131 mm |
| 5.16 in | |
| Nettogewicht | 2.11 kg |
| 4.65 lb | |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 103 mm |
| Länge Verpackungseinheit 1 | 328 mm |
| Höhe Verpackungseinheit 1 | 168 mm |
| Bruttogewicht Verpackungseinheit 1 | 2.35 kg |
| EAN Verpackungseinheit 1 | 6417019815664 |
| Technische Daten | |
| Controllertyp | 21D |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | (q = 40 °C) 40 A |
| Schutzart | Front IP20 |
| Art des vierten Pols | Switched - Simultaneous Function |
| Grifftyp | direkt montierter Griff |
| Motorbetriebsspannung | 380…415 V AC |
| Montageart | Sockelmontage oder DIN-Schienenmontage |
| Anzahl Pole | 4P |
| Verschmutzungsgrad | 3 |
| Position der Einspeiseklemmen | Supplies on Top - Load on Bottom |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 1.6 W |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 8 kV |
| Bemessungsisolationsspannung (Ui) | 800 V |
| Bemessungsbetriebsstrom AC-21A (Ie) | (380 / 400 V) 40 A |
| Bemessungsbetriebsstrom AC-22A (Ie) | (380 ... 415 V) 40 A |
| Bemessungsbetriebsstrom AC-23A (Ie) | (380 ... 415 V) 40 A |
| Bemessungsbetriebsstrom AC-31B (Ie) | (380 / 400 V) 40 A |
| Bemessungsbetriebsstrom AC-32B (Ie) | (380 / 400 V) 40 A |
| Bemessungsbetriebsstrom AC-33B (Ie) | (380 / 400 V) 40 A |
| Bemessungsbetriebsleistung AC-23A (Pe) | (380 ... 415 V) 18.5 kW |
| Bemessungsbetriebsspannung | Hauptstromkreis 380…415 V |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 2.5 Kiloampere rms |
| Anschlussart | Schraubklemme |
| Anzugsdrehmoment | (nach IEC 60947-1) 6 N·m |
| Typ Umschalter | offen |
| Technische Daten UL/CSA | |
| Anzugsdrehmoment | (nach IEC 60947-1) 6 N·m |
| Zertifikate und Deklarationen | |
| Konformitätserklärung - CE | 2020980305001190 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC000216 - Lasttrennschalter |
| ETIM 10 | EC000216 - Lasttrennschalter (AC) |
| UNSPSC | 39122214 |
| eClass | V11.1 : 27371403 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| E-Nummer (Finnland) | 3640449 |
| E-Nummer (Norwegen) | 4337514 |
| Merkmal | Wert |
|---|---|
| Ausführung als Hauptschalter (EF006981) | Ja |
| Ausführung als Wartungs-/Reparaturschalter (EF006986) | Ja |
| Ausführung als Sicherheitsschalter (EF006985) | Nein |
| Ausführung als NOT-AUS-Einrichtung (EF006959) | Nein |
| Ausführung als Wendeschalter (EF009408) | Nein |
| Anzahl der Schalter (EF005586) | 1 |
| Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) | 415 V |
| Bemessungskurzzeitstromfestigkeit Icw (EF007050) | 2.5 kA |
| Polzahl (EF001391) | 4 |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 0 |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 0 |
| Anzahl der Hilfskontakte als Wechsler (EF003531) | 0 |
| Motorantrieb optional (EF007386) | Nein |
| Motorantrieb integriert (EF006697) | Ja |
| Spannungsauslöser optional (EF007491) | Nein |
| Gerätebauart (EF008240) | Einbaugerät Steckeinsatztechnik |
| Geeignet für Frontbefestigung 4-Loch (EF007247) | Ja |
| Geeignet für Frontbefestigung Zentral (EF007248) | Nein |
| Geeignet für Verteilereinbau (EF007262) | Ja |
| Geeignet für Zwischenbau (EF007264) | Nein |
| Ausführung des Betätigungselements (EF006976) | langer Drehgriff |
| Verriegelbar (EF006281) | Nein |
| Anschlussart Hauptstromkreis (EF006819) | Bolzenanschluss |
| Schutzart (IP), frontseitig (EF003118) | IP20 |
| Schutzart (NEMA) (EF011959) | 1 |
