ABBHandschalter 1SCA151252R1001 ABB Kompakter ATS 40A 4P OTM40F4C20D400C

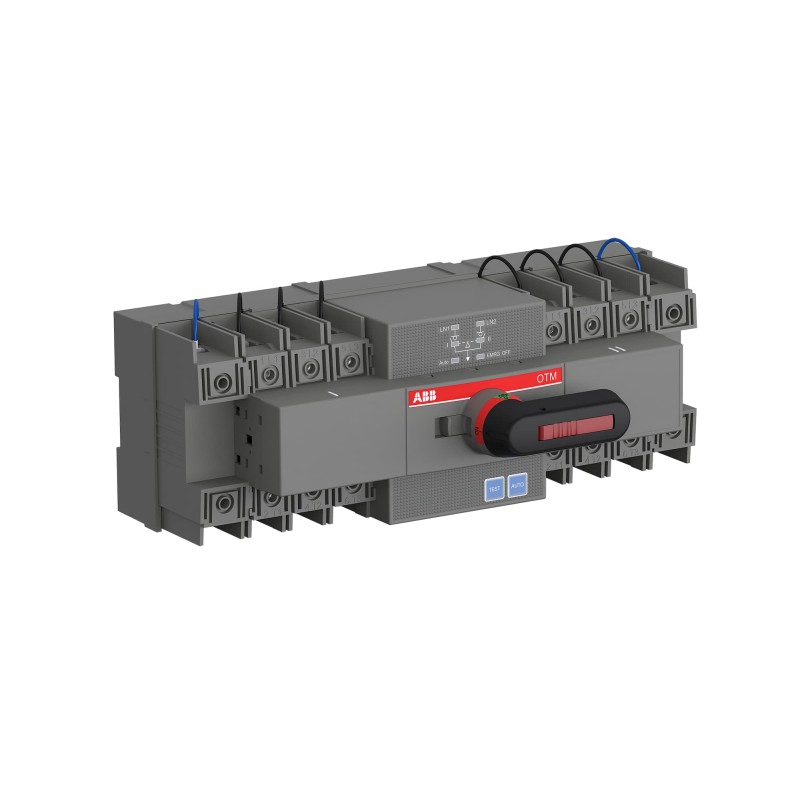

ABB 1SCA151252R1001 1SCA151252R1001 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SCA151252R1001 ABB Kompakter ATS 40A 4P OTM40F4C20D400C

Artikel-Nr.: 1SCA151252R1001

Hersteller: ABB

Beschreibung:

Kompakter ATS 40A 4P OTM40F4C20D400C
Kompakte ATS 40A 4P OTM40F4C20D400C
OTM40F4C20D400C Automatischer Umschalter 4-polig 40A 20D Steuereinheit Spannungsb. 154-480 VAC Zugang oben offene Umschaltung I-0-II

Kategorien:

  • Niederspannungsschaltgeräte > Lasttrennschalter
  • ABB > Handschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 693,96 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 7-8 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SCC011021D0201
RoHS Erklärung1SCC011020D0201
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Hauptdokumente
Datenblatt, technische Information1SCC308001B0201
Montage- und Betriebsanleitung2THT303803P4001
Mechanische ZeichnungenOTM40-125_4P_COMPACTATS
Umgebungsbedingungen
SchutzartFront IP20
Verschmutzungsgrad3
Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85365080
Herkunftsland oder HerkunftsgebietChina (CN)
Abmessungen
Breite (Netto-Abmessung)286 mm
11.26 in
Höhe (Netto-Abmessung)103 mm
4.06 in
Tiefe (Netto-Abmessung)131 mm
5.16 in
Nettogewicht2 kg
4.41 lb
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1103 mm
Länge Verpackungseinheit 1328 mm
Höhe Verpackungseinheit 1168 mm
Bruttogewicht Verpackungseinheit 12.25 kg
EAN Verpackungseinheit 16417019815657
Technische Daten
Controllertyp20D
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(q = 40 °C) 40 A
SchutzartFront IP20
Art des vierten PolsSwitched - Simultaneous Function
Grifftypdirekt montierter Griff
Motorbetriebsspannung380…415 V AC
MontageartBase Mounting Or DIN-rail mounting
Anzahl Pole4P
Verschmutzungsgrad3
Position der EinspeiseklemmenSupplies on Top - Load on Bottom
Verlustleistungbei Bemessungsbedingungen pro Pol 1.6 W
Bemessungsstoßspannungsfestigkeit (Uimp)8 kV
Bemessungsisolationsspannung (Ui)800 V
Bemessungsbetriebsstrom AC-21A (Ie)(380 / 400 V) 40 A
Bemessungsbetriebsstrom AC-22A (Ie)(380 ... 415 V) 40 A
Bemessungsbetriebsstrom AC-23A (Ie)(380 ... 415 V) 40 A
Bemessungsbetriebsstrom AC-31B (Ie)(380 / 400 V) 40 A
Bemessungsbetriebsstrom AC-32B (Ie)(380 / 400 V) 40 A
Bemessungsbetriebsstrom AC-33B (Ie)(380 / 400 V) 40 A
Bemessungsbetriebsleistung AC-23A (Pe)(380 ... 415 V) 18.5 kW
BemessungsbetriebsspannungHauptstromkreis 380…415 V
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 2.5 Kiloampere rms
AnschlussartSchraubklemme
Anzugsdrehmoment(nach IEC 60947-1) 6 N·m
Typ Umschalteroffen
Technische Daten UL/CSA
Anzugsdrehmoment(nach IEC 60947-1) 6 N·m
Zertifikate und Deklarationen
Konformitätserklärung - CE2020980305001190
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 9EC000216 - Lasttrennschalter
ETIM 10EC000216 - Lasttrennschalter (AC)
UNSPSC39122214
eClassV11.1 : 27371403
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
E-Nummer (Finnland)3640443

ETIM for 1SCA151252R1001 Niederspannungsschaltgeräte (EC000216)

MerkmalsnameAusführung als Hauptschalter (EF006981)
MerkmalswertJa
MerkmalsnameAusführung als Wartungs-/Reparaturschalter (EF006986)
MerkmalswertJa
MerkmalsnameAusführung als Sicherheitsschalter (EF006985)
MerkmalswertNein
MerkmalsnameAusführung als NOT-AUS-Einrichtung (EF006959)
MerkmalswertNein
MerkmalsnameAusführung als Wendeschalter (EF009408)
MerkmalswertNein
MerkmalsnameAnzahl der Schalter (EF005586)
Merkmalswert1
MerkmalsnameMax. Bemessungsbetriebsspannung Ue bei AC (EF007355)
Merkmalswert415 V
MerkmalsnameBemessungskurzzeitstromfestigkeit Icw (EF007050)
Merkmalswert2.5 kA
MerkmalsnamePolzahl (EF001391)
Merkmalswert4
MerkmalsnameAnzahl der Hilfskontakte als Öffner (EF001377)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Schließer (EF001376)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Wechsler (EF003531)
Merkmalswert0
MerkmalsnameMotorantrieb optional (EF007386)
MerkmalswertNein
MerkmalsnameMotorantrieb integriert (EF006697)
MerkmalswertJa
MerkmalsnameSpannungsauslöser optional (EF007491)
MerkmalswertNein
MerkmalsnameGerätebauart (EF008240)
MerkmalswertEinbaugerät Steckeinsatztechnik
MerkmalsnameGeeignet für Frontbefestigung 4-Loch (EF007247)
MerkmalswertJa
MerkmalsnameGeeignet für Frontbefestigung Zentral (EF007248)
MerkmalswertNein
MerkmalsnameGeeignet für Verteilereinbau (EF007262)
MerkmalswertJa
MerkmalsnameGeeignet für Zwischenbau (EF007264)
MerkmalswertNein
MerkmalsnameAusführung des Betätigungselements (EF006976)
Merkmalswertlanger Drehgriff
MerkmalsnameVerriegelbar (EF006281)
MerkmalswertNein
MerkmalsnameAnschlussart Hauptstromkreis (EF006819)
MerkmalswertBolzenanschluss
MerkmalsnameSchutzart (IP), frontseitig (EF003118)
MerkmalswertIP20
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswert1
