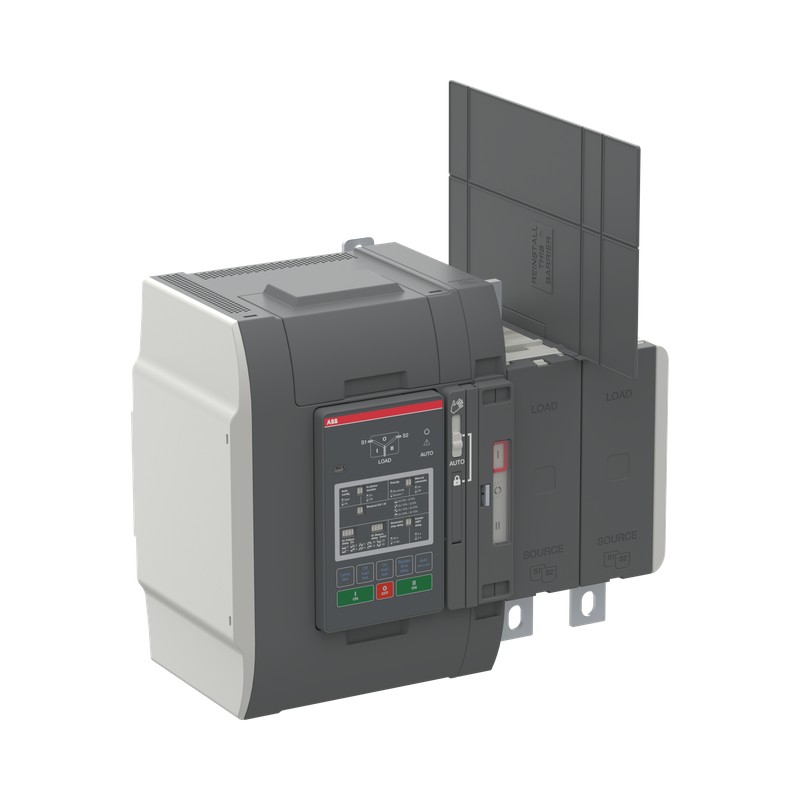

ABB 1SCA150929R1001 1SCA150929R1001 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SCA150929R1001 ABB Int. TruONE ATS Switch OXB800E1S2QB

Artikel-Nr.: 1SCA150929R1001

Hersteller: ABB

Beschreibung:

Int. TruONE ATS Switch OXB800E1S2QB
Int. Schalter TruONE ATS OXB800E1S2QB
Automatischer Umschalter TruONE 1P+N, 800 A, Level 2 Steuereinheit 200 ... 480 V AC, Zugang unten verzögerte Umschaltung I-0-II

Kategorien:

  • Niederspannungsschaltgeräte > Lasttrennschalter
  • ABB > Handschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 5.054,89 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 25 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

ABB EcoSolutions
ABB EcoSolutionsJa
ABB Konzernziel für die Deponierung von AbfällenUL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar
Demontageanleitung für End-of-Life-Produkte1SCC303064M0201
Umweltprodukterklärung - EPD1SCC303131D0201
Verlängerung der ProduktlebensdauerProduktmodularität
Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 70.2 %
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SCC011022D0201
RoHS Erklärung1SCC011023D0201
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA1SCC303119D0201
Hauptdokumente
Datenblatt, technische Information1SCC303008C0201
Montage- und Betriebsanleitung1SCC303011M0201 REVISION FW 2.05
Mechanische ZeichnungenOX_500-800E_1S2_B_.stp
1SCC308251F0001
1SCC308250F0001
1SCC308175F0001
1SCC308174F0001
1SCC308329F0001
1SCC308328F0001
VerdrahtungsplanCircuit diagram_OXB_B_.dxf
Circuit diagram_OXB_B_.pdf
Umweltprodukterklärung - EPD1SCC303131D0201
Umgebungsbedingungen
SchutzartFront IP20
Verschmutzungsgrad3
Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85365080
Abmessungen
Breite (Netto-Abmessung)382 mm
15.04 in
Höhe (Netto-Abmessung)313 mm
12.32 in
Tiefe (Netto-Abmessung)212 mm
8.35 in
Nettogewicht16.88 kg
37.21 lb
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1345 mm
13.58 in
Länge Verpackungseinheit 1445 mm
17.52 in
Höhe Verpackungseinheit 1240 mm
9.45 in
Bruttogewicht Verpackungseinheit 117.58 kg
38.76 lb
EAN Verpackungseinheit 16417019811451
Technische Daten
ControllertypLevel 2 (DIP)
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(q = 40 °C) 800 A
SchutzartFront IP20
Grifftypdirekt montierter Griff
Anzahl Pole2P
Verschmutzungsgrad3
Position der EinspeiseklemmenSupplies on Bottom - Load on Top
Verlustleistungbei Bemessungsbedingungen pro Pol 47 W
Bemessungsfrequenz (f)Hauptstromkreis 50-60 Hz
Bemessungsstoßspannungsfestigkeit (Uimp)12 kV
Bemessungsisolationsspannung (Ui)1000 V
Bemessungsbetriebsstrom AC-31B (Ie)(200 … 240 V AC) 800 A
Bemessungsbetriebsstrom AC-32B (Ie)(200 … 240 V AC) 800 A
Bemessungsbetriebsstrom AC-33B (Ie)(200 … 240 V AC) 800 A
BemessungsbetriebsspannungHauptstromkreis 200...240 V AC
Bemessungskurzzeitstromfestigkeit (Icw)(für 0,3 s) 18 Kiloampere rms
Besondere FunktionenOffene Umschaltung
NormenIEC60947-6-1
AnschlussartBolzen
Typ Umschalterverzögert
Zertifikate und Deklarationen
Konformitätserklärung - CE1SCC303062D2701
Konformitätserklärung gemäß EU Data Act9AKK108471A5903
Externe Klassifizierungen und Normen
ETIM 9EC000216 - Lasttrennschalter
ETIM 10EC000216 - Lasttrennschalter (AC)
eClassV11.1 : 27371403
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt

ETIM for 1SCA150929R1001 Niederspannungsschaltgeräte (EC000216)

MerkmalsnameAusführung als Hauptschalter (EF006981)
MerkmalswertJa
MerkmalsnameAusführung als Wartungs-/Reparaturschalter (EF006986)
MerkmalswertNein
MerkmalsnameAusführung als Sicherheitsschalter (EF006985)
MerkmalswertNein
MerkmalsnameAusführung als NOT-AUS-Einrichtung (EF006959)
MerkmalswertNein
MerkmalsnameAusführung als Wendeschalter (EF009408)
MerkmalswertNein
MerkmalsnameAnzahl der Schalter (EF005586)
Merkmalswert0
MerkmalsnameMax. Bemessungsbetriebsspannung Ue bei AC (EF007355)
Merkmalswert200 V
MerkmalsnameBemessungsbetriebsspannung (EF001435)
Merkmalswert200 V
MerkmalsnamePolzahl (EF001391)
Merkmalswert2
MerkmalsnameAnzahl der Hilfskontakte als Öffner (EF001377)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Schließer (EF001376)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Wechsler (EF003531)
Merkmalswert0
MerkmalsnameMotorantrieb optional (EF007386)
MerkmalswertJa
MerkmalsnameMotorantrieb integriert (EF006697)
MerkmalswertNein
MerkmalsnameSpannungsauslöser optional (EF007491)
MerkmalswertJa
MerkmalsnameGeeignet für Bodenmontage (EF025108)
MerkmalswertNein
MerkmalsnameGeeignet für Frontbefestigung 4-Loch (EF007247)
MerkmalswertNein
MerkmalsnameGeeignet für Frontbefestigung Zentral (EF007248)
MerkmalswertNein
MerkmalsnameGeeignet für Verteilereinbau (EF007262)
MerkmalswertJa
MerkmalsnameGeeignet für Zwischenbau (EF007264)
MerkmalswertNein
MerkmalsnameFarbe des Betätigungselements (EF007167)
Merkmalswertsonstige
MerkmalsnameAusführung des Betätigungselements (EF006976)
MerkmalswertDrucktaster
MerkmalsnameVerriegelbar (EF006281)
MerkmalswertJa
MerkmalsnameAnschlussart Hauptstromkreis (EF006819)
MerkmalswertBolzenanschluss
MerkmalsnameSchutzart (IP), frontseitig (EF003118)
MerkmalswertIP20
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswertsonstige
MerkmalsnameBreite (EF000008)
Merkmalswert382 mm
MerkmalsnameHöhe (EF000040)
Merkmalswert313 mm
MerkmalsnameTiefe (EF000049)
Merkmalswert212 mm

DATASHEET - PDF
