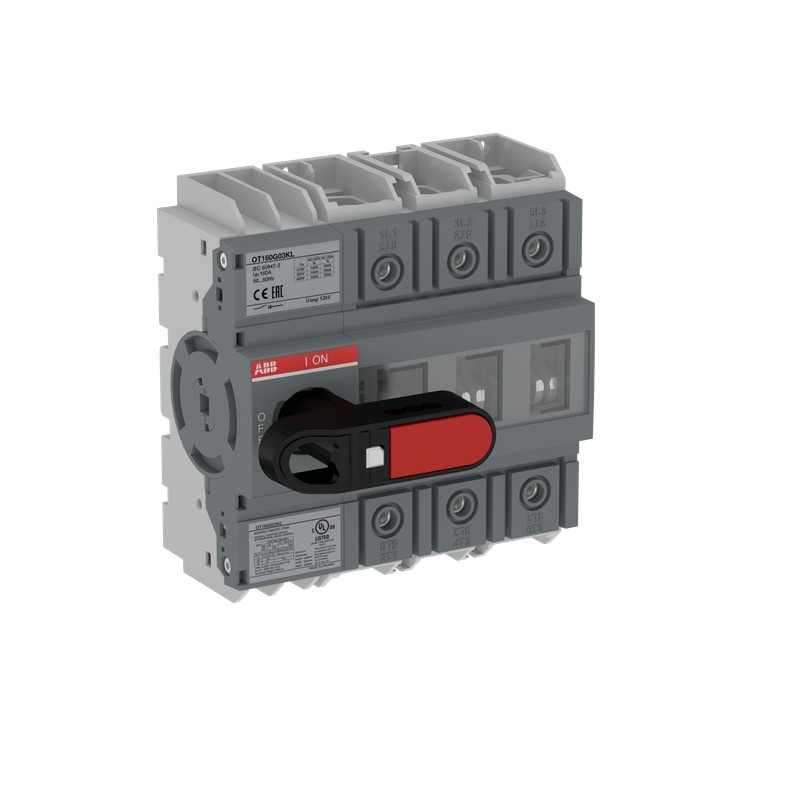

1SCA150028R1001 ABB OT160G03KL Disconnector-Schalter
1SCA150028R1001
ABB
OT160G03KL Disconnector-Schalter
Lasttrennschalter 160 A, 3-polig, IEC und UL98 mit abschließbarem Direktgriff OHBS16
Niederspannungsschaltgeräte > Lasttrennschalter
Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| Demontageanleitung für End-of-Life-Produkte | 1SCC301116M0201 |
| Umweltinformationen | 1SCC301267D0201 |
| Umweltprodukterklärung - EPD | 1SCC301281D0201 |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC011021D0201 |
| RoHS Erklärung | 1SCC011020D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| SCIP | Finnland (FI) |
| Vereinfachtes SCIP | Deutschland (DE) |
| Schweden (SE) | |
| Deutschland (DE) | |
| Deutschland (DE) | |
| Polen (PL) | |
| Tschechische Republik (CZ) | |
| Griechenland (GR) | |
| Kroatien (CR) | |
| Portugal (PT) | |
| Bulgarien (BG) | |
| Schweden (SE) | |
| Estland (EE) | |
| Ungarn (HU) | |
| Polen (PL) | |
| Niederlande (NL) | |
| Frankreich (FR) | |
| Polen (PL) | |
| Italien (IT) | |
| Deutschland (DE) | |
| Belgien (BE) | |
| Deutschland (DE) | |
| Dänemark (DK) | |
| Norwegen (NO) | |
| Belgien (BE) | |
| Spanien (ES) | |
| Ungarn (HU) | |
| Frankreich (FR) | |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC011025D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC301020C0201 |
| Montage- und Betriebsanleitung | 1SCC301089M0204 |
| Mechanische Zeichnungen | OT160G03KL_igs |
| Umgebungsbedingungen | |
| Schutzart | Front IP20 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85365080 |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 123 mm |
| Höhe (Netto-Abmessung) | 130 mm |
| Tiefe (Netto-Abmessung) | 73 mm |
| Nettogewicht | 0.8 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 160 mm |
| 6.3 in | |
| Länge Verpackungseinheit 1 | 244 mm |
| 9.6 in | |
| Höhe Verpackungseinheit 1 | 96 mm |
| 3.8 in | |
| Bruttogewicht Verpackungseinheit 1 | 0.9 kg |
| 2 lb | |
| EAN Verpackungseinheit 1 | 6417019801087 |
| Technische Daten | |
| Kabelquerschnitt | Kupfer 10 ... 70 mm² |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 160 A |
| Grifffarbe | schwarz |
| Mechanische Lebensdauer | 20000 |
| Montageart | Bodenmontage |
| Anzahl Pole | 3P |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 6.5 W |
| Bedingter Bemessungskurzschlussstrom (Inc) | (200 A Sicherung, 500 V) 100 kA |
| (200 A Sicherung, 690 V) 50 kA | |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | (nach IEC / EN 60664-1) 1000 V |
| Bemessungsbetriebsstrom AC-21A (Ie) | (690 V) 160 A |
| (690 V) 380415V;160 A | |
| (690 V) 500V;160 A | |
| Bemessungsbetriebsstrom AC-22A (Ie) | (380 ... 415 V) 160 A |
| (500 V) 160 A | |
| (690 V) 160 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (380 ... 415 V) 160 A |
| (500 V) 160 A | |
| (690 V) 160 A | |
| Bemessungsbetriebsleistung AC-23A (Pe) | (220 ... 240 V) 45 kW |
| (400 ... 415 V) 75 kW | |
| (500 V) 90 kW | |
| (690 V) 132 kW | |
| Bemessungsbetriebsspannung | Hauptstromkreis 1000 V |
| Bemessungseinschaltvermögen (Icm) | (690 V) 12 kA |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 4 kA |
| Normen | IEC 60947-3 / UL 98 / CSA C22.2 NO.4 |
| Anschlussart | Schraubklemme |
| Anzugsdrehmoment | (nach IEC 60947-1) 6 N·m |
| Technische Daten UL/CSA | |
| Maximale Betriebsspannung UL/CSA | 600 V |
| Bemessungsstromstärke, UL/CSA | 125 A |
| Nennleistung UL/CSA | (240 V AC einphasig) 20 Hp |
| (440 ... 480 V AC einphasig) 30 Hp | |
| Zertifikate und Deklarationen | |
| A2L Zertifikat – IEC | 1SCC301336D0201 |
| Atex Zertifikat | No certification needed |
| Konformitätserklärung - CE | 1SCC301210D2701 |
| UL Zertifikat | cULus certificate OT160G |
| VDE Zertifikat | No certification needed |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC000216 - Lasttrennschalter |
| ETIM 10 | EC000216 - Lasttrennschalter (AC) |
| UNSPSC | 39122233 |
| IDEA Granular Category Code (IGCC) | 5293 >> Switch disconnector |
| eClass | V11.1 : 27371403 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
