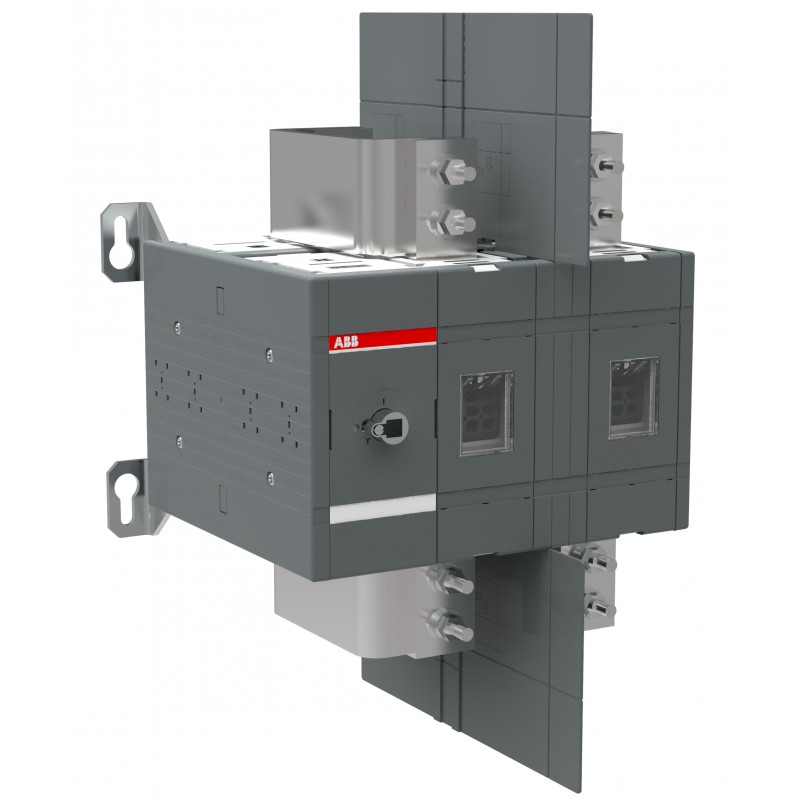

1SCA144197R1001 ABB Trennschalter OT1600U02
1SCA144197R1001
ABB
Trennschalter OT1600U02
Lasttrennschalter OT1600U02
OT1600U02 SWITCH-DISCONNECTOR
Niederspannungsschaltgeräte > Lasttrennschalter
Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| Demontageanleitung für End-of-Life-Produkte | 1SCC301120M0201 |
| Umweltprodukterklärung - EPD | 1SCC301300D0201 |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC011021D0201 |
| RoHS Erklärung | 1SCC011020D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC011025D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC301020C0201 |
| Montage- und Betriebsanleitung | 1SCC301094M0203 |
| Umweltprodukterklärung - EPD | 1SCC301300D0201 |
| Umgebungsbedingungen | |
| Schutzart | Front IP00 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85365080 |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 365 mm |
| Höhe (Netto-Abmessung) | 546 mm |
| Tiefe (Netto-Abmessung) | 335 mm |
| Nettogewicht | 38.4 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 394 mm |
| Länge Verpackungseinheit 1 | 534 mm |
| Höhe Verpackungseinheit 1 | 368 mm |
| Bruttogewicht Verpackungseinheit 1 | 40.6 kg |
| EAN Verpackungseinheit 1 | 6417019723518 |
| Technische Daten | |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 1600 A |
| Schutzart | Front IP00 |
| Phasenabstand | Standard |
| Grifftyp | Griff und Welle nicht enthalten |
| Mechanische Lebensdauer | 2500 |
| Montageart | Bodenmontage |
| Anzahl Pole | 2P |
| Betriebsart | Frontbedienung |
| Verschmutzungsgrad | 3 |
| Position der Einspeiseklemmen | Zugang oben - Abgang unten |
| Bottom In - Top Out | |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 96 W |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsbetriebsspannung | Hauptstromkreis 1000 V |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 50 kA |
| Besondere Funktionen | No |
| Normen | UL 98 / CSA C22.2 NO.4 |
| Schalter-Betriebsmechanismus | Mechanismus auf der Seite des Schalters |
| 02 (Linksseitig) | |
| Anschlussart | Kabelschuhklemme |
| Anzugsdrehmoment | (nach IEC 60947-1) 56 N·m |
| Technische Daten UL/CSA | |
| Maximale Betriebsspannung UL/CSA | 600 V |
| Bemessungsstromstärke, UL/CSA | 1600 A |
| Anzugsdrehmoment | (nach IEC 60947-1) 56 N·m |
| Anzugsdrehmoment UL/CSA | 500 in·lb |
| Zertifikate und Deklarationen | |
| Atex Zertifikat | No certification needed |
| cUL Zertifikat | cULus certificate OT1600-2000 |
| UL Zertifikat | cULus certificate OT1600-2000 |
| VDE Zertifikat | No certification needed |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC000216 - Lasttrennschalter |
| ETIM 10 | EC000216 - Lasttrennschalter (AC) |
| UNSPSC | 39122233 |
| IDEA Granular Category Code (IGCC) | 5290 >> Disconnect switch |
| eClass | V11.1 : 27371403 |
| WEEE Kategorie | 4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt |
| Merkmal | Wert |
|---|---|
| Ausführung als Hauptschalter (EF006981) | Ja |
| Ausführung als Wartungs-/Reparaturschalter (EF006986) | Ja |
| Ausführung als Sicherheitsschalter (EF006985) | Nein |
| Ausführung als NOT-AUS-Einrichtung (EF006959) | Nein |
| Ausführung als Wendeschalter (EF009408) | Nein |
| Anzahl der Schalter (EF005586) | 1 |
| Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) | 1000 V |
| Bemessungsdauerstrom Iu (EF001389) | 1600 A |
| Bemessungskurzzeitstromfestigkeit Icw (EF007050) | 50 kA |
| Polzahl (EF001391) | 2 |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 0 |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 0 |
| Anzahl der Hilfskontakte als Wechsler (EF003531) | 0 |
| Motorantrieb optional (EF007386) | Nein |
| Motorantrieb integriert (EF006697) | Nein |
| Spannungsauslöser optional (EF007491) | Nein |
| Gerätebauart (EF008240) | Komplettgerät im Gehäuse |
| Geeignet für Frontbefestigung 4-Loch (EF007247) | Nein |
| Geeignet für Frontbefestigung Zentral (EF007248) | Nein |
| Ausführung des Betätigungselements (EF006976) | langer Drehgriff |
| Verriegelbar (EF006281) | Nein |
| Anschlussart Hauptstromkreis (EF006819) | Bolzenanschluss |
| Schutzart (IP), frontseitig (EF003118) | IP00 |
| Schutzart (NEMA) (EF011959) | sonstige |
