> ABB>Handschalter >1SCA143720R1001 ABB Lasttrennschalter DC OTDC1600E22P
Vorheriges Produkt Nächstes Produkt

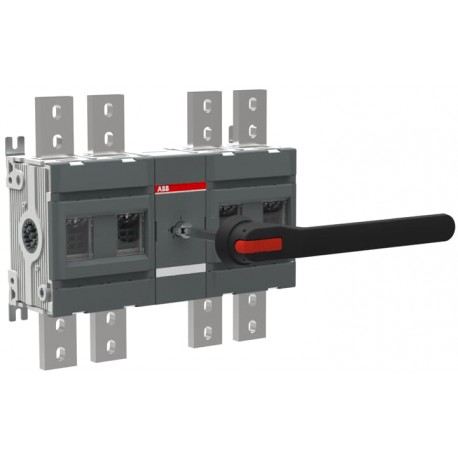

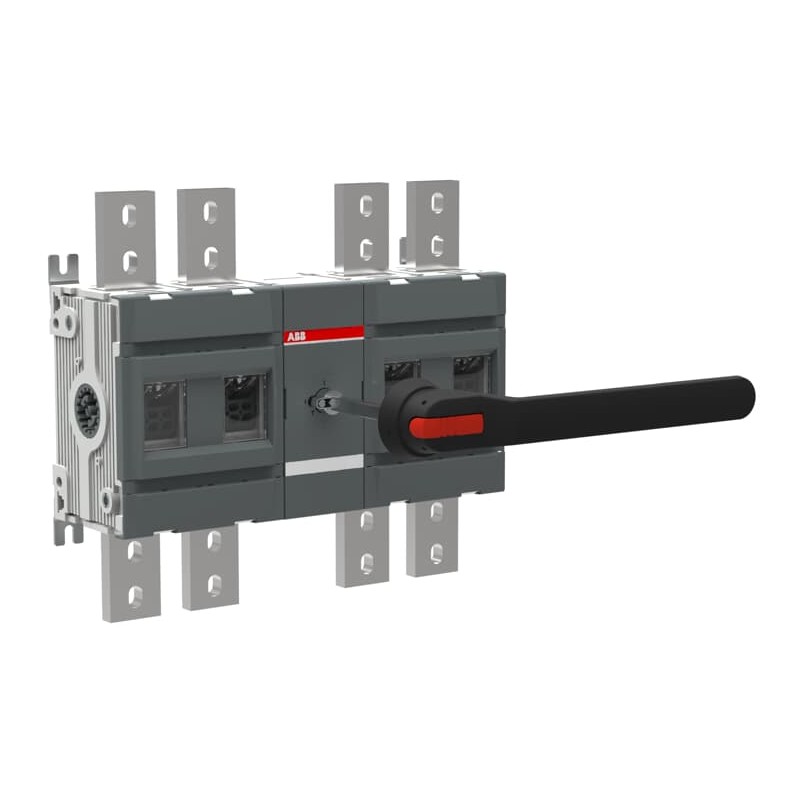

1SCA143720R1001 ABB Lasttrennschalter DC OTDC1600E22P Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SCA143720R1001 ABB Lasttrennschalter DC OTDC1600E22P

1SCA143720R1001

ABB

Lasttrennschalter DC OTDC1600E22P

OTDC1600E22P DC-Lasttrennschalter

Mehr Infos


Handschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


  • Erweiterte Produkt-Typ:
    OTDC1600E22P
  • Produkt-ID:
    1SCA143720R1001
  • EAN:
    6417019716619
  • Katalog-Beschreibung:
    OTDC1600E22P DC-Lasttrennschalter
  • Lange Beschreibung:
    OTDC1600E22P DC-Lasttrennschalter, IP65 geschützt & abschließbar Griff, verstellbare Welle und Klemme bolt kit enthalten, Basis der Montage -, IEC-1000 VDC 1600 A

Beliebte Downloads

Abmessungen

  • Produkt-Frame-Größe:
    L
  • Produkt Netto-Breite:
    414.5mm
    16.3
  • Produkt Netto-Höhe:
    Drei hundert zwei und siebzigmm
    14.6 in
  • Produkt Netto-Tiefe / - Länge:
    145.9mm
    5.7
  • Produkt-Netto-Gewicht:
    Zwanzigkg
    44.1 lb

Technische

  • Konfiguration Der Verbindung:
    Single circuit 6a, 6b
  • Bemessungs-Betriebsstrom DC-21B (iche):
    (1000 V) 1600 A
  • Herkömmliche Free-air Thermal Current (Ith):
    1600 A
  • Konventioneller Thermischer Strom (Idie):
    Vollständig Geschlossene 1250 A
  • Bewertet Impuls Widerstehen Spannung (Uimp):
    12 kV
  • Bemessungsisolationsspannung (Uich):
    1500 V
  • Bemessungs-Spannung:
    1000 V
  • Bemessungs-Kurzschluss-Einschaltvermögen (Ichcm):
    (1000 V DC) 10 kA
  • Bemessungs-kurzzeitstromfestigkeit (ichcw):
    (1000 V DC) 10 kA
    für 1 s 10 kA
  • Verlustleistung:
    bei Nenn-Betriebsbedingungen pro Pol 58 W
  • Verschmutzungsgrad:
    Drei
  • Griff Farbe:
    Schwarz
  • Länge Griff:
    274 mm
    10.8
  • Griff Typ:
    Pistolengriff
  • Durchmesser Der Welle:
    12 mm
    0.47 in
  • Welle Länge:
    200 mm
    7.9 in
  • Schalter Antrieb:
    Mechanismus Zwischen den Polen
    22 (Zwischen den Polen)
  • Position von Line Terminals:
    Top-In - Bottom-Out
    Bottom-In - Top-Out
  • Betriebsart:
    Vor Betrieben
  • Standards:
    IEC 60947-1, -3
  • Besondere Funktionen:
    Keine
  • Montage Typ:
    Bodenmontage
  • Anzahl der Schaltungen:
    Zwei
  • Anzahl der Pole:
    Vier
  • Schutzart:
    Vor IP20
  • Terminal-Typ:
    Lug terminals
  • Terminalbreite:
    50 mm
    1.97 in
  • Anzugsmoment:
    Kabelschuh 50...75 N·m

Umwelt

  • RoHS Status:
    Nach der EU-Richtlinie 2011/65/EU
  • Umwelt-Information:
    1SCC301234D0201

Zertifikate und Erklärungen (Dokument-Nummer)

Container Informationen

  • Paket Level 1-Einheiten:
    box 1 Stück
  • Paket Level 1 Breite:
    170 mm
    6.7
  • Paket Level 1 Tiefe / Länge:
    400 mm
    15.7
  • Paket Level 1 Höhe:
    435 mm
    17.1
  • Paket Level 1 Brutto-Gewicht:
    21.5 kg
    47.4 lb
  • Paket Level 1-EAN:
    6417019716619

Klassifikationen

  • Objekt-Classification Code:
    Q
  • ETIM 5:
    EC000216 - Lasttrennschalter
  • ETIM 6:
    EC000216 - Lasttrennschalter
  • ETIM 7:
    EC000216 - Lasttrennschalter
  • WEEE-Kategorie:
    5. Kleingeräte (Keine Äußere Abmessung Mehr Als 50 cm)

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf 42 Mbytes
