Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

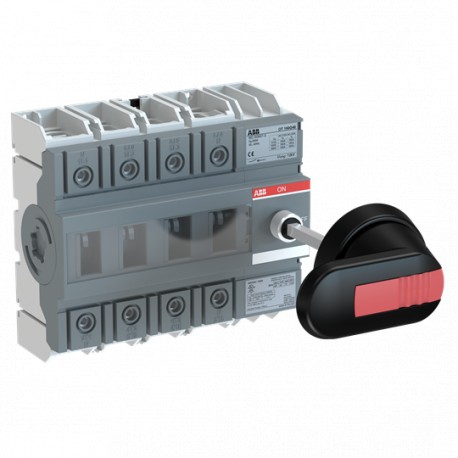

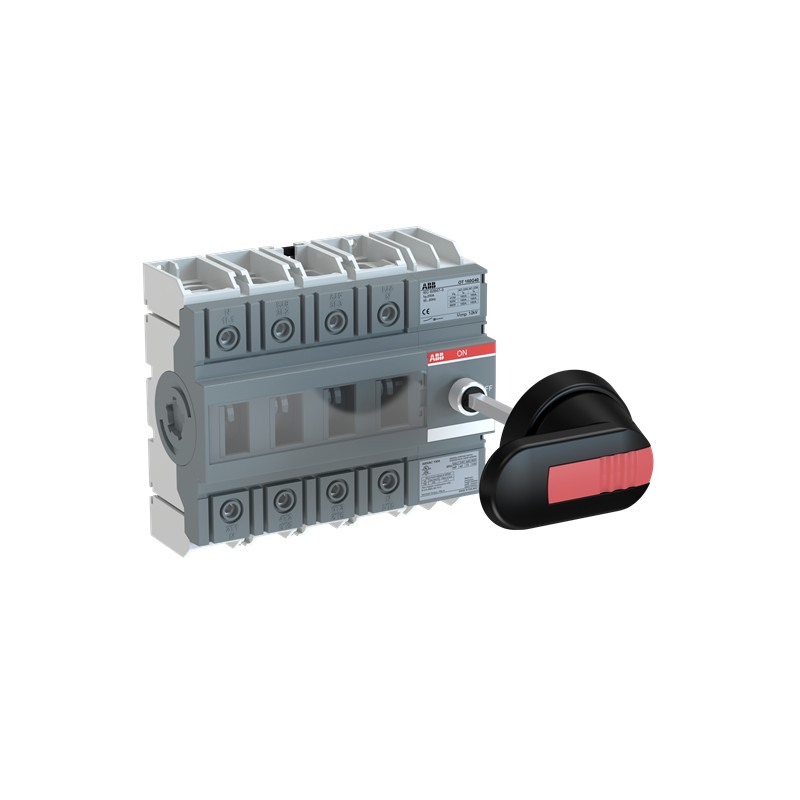

1SCA138216R1001 ABB Trennschalter OT160G40P
Artikel-Nr.: 1SCA138216R1001
Hersteller: ABB
Beschreibung:
Trennschalter OT160G40P
Lasttrennschalter 4-polig 160 A, mit Griff und Welle Trägerplatten- und DIN-Schienenmontage
Kategorien:
- Niederspannungsschaltgeräte > Lasttrennschalter
- ABB > Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
- Mehr Infos
- ETIM
- Bewertungen
ZULETZT ANGESEHEN
MEHR INFOS
| ABB EcoSolutions | |
|---|---|
| Demontageanleitung für End-of-Life-Produkte | 1SCC301116M0201 |
| Umweltinformationen | 1SCC301267D0201 |
| Umweltprodukterklärung - EPD | 1SCC301281D0201 |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC011021D0201 |
| RoHS Erklärung | 1SCC011020D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| SCIP | c890c227-81b2-40ec-80d2-362218f43732 Finnland (FI) |
| Vereinfachtes SCIP | fac4d358-5529-426f-859c-6c08984b3f3d Deutschland (DE) |
| 7682f2a0-92fc-40ed-8ca6-bbfa4d8f7d9f Belgien (BE) | |
| 916ab46f-d52a-4808-95ed-fcf59f04c982 Dänemark (DK) | |
| 46c6cbcb-0a2c-4ce4-ac98-e9f672910a54 Deutschland (DE) | |
| 6d5332ce-f572-4888-b1c8-d36e864ac927 Norwegen (NO) | |
| 6b2fe77b-ef6e-44c4-a0b5-88c8bee28e41 Ungarn (HU) | |
| c8d86131-9494-4d55-a6a6-d8940132bcca Spanien (ES) | |
| 7fe25e41-d115-43b7-a6f5-e35283fc65cc Belgien (BE) | |
| 93bb7635-f77f-4741-97da-a11e8a2a683d Italien (IT) | |
| 6b7b1827-bde9-4ac4-9507-a9c2cfc450d4 Polen (PL) | |
| 8bfb29aa-665b-431a-af9f-17a136aca14d Deutschland (DE) | |
| c263be22-e22a-45f8-b2b0-f6ee33819e6f Schweden (SE) | |
| 57fcec66-75c6-4204-83bc-8c7ac206f0df Frankreich (FR) | |
| d0ef0e52-119d-4bfc-b01e-40265366d810 Polen (PL) | |
| f788227d-1931-4d6a-b2aa-93eac26de669 Griechenland (GR) | |
| 3b1ee79e-79a4-4e77-be20-a1f68e57060d Schweden (SE) | |
| a9bae258-34c0-49c3-85b2-62feddd04512 Bulgarien (BG) | |
| 80a3795e-11f8-49b5-b448-93a032935838 Estland (EE) | |
| 9e0ddcab-4649-43df-bb84-0be14ce7f346 Ungarn (HU) | |
| afeda17e-5da0-4cb8-abe7-fc2936a2746c Niederlande (NL) | |
| 11463468-e977-433f-9fcf-4ad467948ce3 Portugal (PT) | |
| d65ef1d1-8dbb-4a22-b39d-3b44ad835246 Tschechische Republik (CZ) | |
| e9b1d7ad-e632-42a0-8a4c-52d50bde12ce Kroatien (CR) | |
| 9041e03c-6fdd-41fb-a9e5-18eccc2af76d Polen (PL) | |
| 6a3cf3fe-7a62-4938-9a21-2ebe6a04deee Deutschland (DE) | |
| 77d3663c-d138-4897-8d2f-e393af7e9eb8 Deutschland (DE) | |
| 9ba4ed4e-e139-4973-a732-d7574836d2b8 Frankreich (FR) | |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC011025D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC301020C0201 |
| Montage- und Betriebsanleitung | 1SCC301089M0204 |
| Mechanische Zeichnungen | OT160G4_model.igs |
| Umweltprodukterklärung - EPD | 1SCC301281D0201 |
| Umgebungsbedingungen | |
| Schutzart | Front IP20 |
| Umweltinformationen | 1SCC301267D0201 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85365080 |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 150 mm |
| Höhe (Netto-Abmessung) | 130 mm |
| Tiefe (Netto-Abmessung) | 73 mm |
| Nettogewicht | 1.2 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 160 mm |
| Länge Verpackungseinheit 1 | 244 mm |
| Höhe Verpackungseinheit 1 | 96 mm |
| Bruttogewicht Verpackungseinheit 1 | 1.3 kg |
| EAN Verpackungseinheit 1 | 6417019666266 |
| Technische Daten | |
| Kabelquerschnitt | Kupfer 10 ... 70 mm² |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | (q = 40 °C) 160 A |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 160 A |
| Schutzart | Front IP20 |
| Phasenabstand | Standard |
| Position des vierten Pols | Right Side |
| Art des vierten Pols | Switched - Simultaneous Function |
| Grifffarbe | schwarz |
| Grifftyp | inklusiv Griff und Welle |
| Mechanische Lebensdauer | 20000 |
| Montageart | Bodenmontage |
| Anzahl Pole | 4P |
| Betriebsart | Front- und seitliche Bedienung |
| Verschmutzungsgrad | 3 |
| Position der Einspeiseklemmen | Zugang oben - Abgang unten |
| Bottom In - Top Out | |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 6.5 W |
| Bedingter Bemessungskurzschlussstrom (Inc) | (200 A Sicherung, 500 V) 100 kA |
| (200 A Sicherung, 690 V) 50 kA | |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | (nach IEC / EN 60664-1) 1000 V |
| Bemessungsbetriebsstrom AC-21A (Ie) | (380 / 400 V) 160 A |
| (500 V) 160 A | |
| (690 V) 160 A | |
| Bemessungsbetriebsstrom AC-22A (Ie) | (380 ... 415 V) 160 A |
| (500 V) 160 A | |
| (690 V) 160 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (380 ... 415 V) 160 A |
| (500 V) 160 A | |
| (690 V) 160 A | |
| Bemessungsbetriebsleistung AC-23A (Pe) | (220 ... 240 V) 45 kW |
| (400 ... 415 V) 75 kW | |
| (500 V) 90 kW | |
| (690 V) 132 kW | |
| Bemessungsbetriebsspannung | Hauptstromkreis 1000 V |
| Bemessungseinschaltvermögen (Icm) | (690 V) 12 kA |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 4 kA |
| Besondere Funktionen | - |
| Normen | IEC 60947-3 / UL 98 / CSA C22.2 NO.4 |
| Schalter-Betriebsmechanismus | Mechanismus auf der Seite des Schalters |
| 40 (Rechtsseitig) | |
| Anschlussart | Schraubklemme |
| Anzugsdrehmoment | (nach IEC 60947-1) 6 N·m |
| Technische Daten UL/CSA | |
| Maximale Betriebsspannung UL/CSA | 600 V |
| Bemessungsstromstärke, UL/CSA | 125 A |
| Nennleistung UL/CSA | (240 V AC einphasig) 20 Hp |
| (440 ... 480 V AC einphasig) 30 Hp | |
| Anzugsdrehmoment | (nach IEC 60947-1) 6 N·m |
| Anzugsdrehmoment UL/CSA | 53 in·lb |
| Zertifikate und Deklarationen | |
| A2L Zertifikat – IEC | 1SCC301336D0201 |
| Atex Zertifikat | No certification needed |
| Konformitätserklärung - CE | 1SCC301210D2701 |
| DNV GL Zertifikat | 1SCC301174D0204 |
| UL Zertifikat | cUL File E101914, Vol. 2, Sec. 22 |
| VDE Zertifikat | No certification needed |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC000216 - Lasttrennschalter |
| ETIM 10 | EC000216 - Lasttrennschalter (AC) |
| UNSPSC | 39122233 |
| eClass | V11.1 : 27371403 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
ETIM for 1SCA138216R1001 Niederspannungsschaltgeräte (EC000216)
Merkmalsname
Merkmalswert
MerkmalsnameAusführung als Hauptschalter (EF006981)
MerkmalswertJa
MerkmalsnameAusführung als Wartungs-/Reparaturschalter (EF006986)
MerkmalswertJa
MerkmalsnameAusführung als Sicherheitsschalter (EF006985)
MerkmalswertNein
MerkmalsnameAusführung als NOT-AUS-Einrichtung (EF006959)
MerkmalswertNein
MerkmalsnameAusführung als Wendeschalter (EF009408)
MerkmalswertNein
MerkmalsnameAnzahl der Schalter (EF005586)
Merkmalswert1
MerkmalsnameMax. Bemessungsbetriebsspannung Ue bei AC (EF007355)
Merkmalswert1000 V
MerkmalsnameBemessungsbetriebsspannung (EF001435)
Merkmalswert1000 V
MerkmalsnameBemessungsdauerstrom Iu (EF001389)
Merkmalswert160 A
MerkmalsnameBemessungsdauerstrom bei AC-23, 400 V (EF011777)
Merkmalswert160 A
MerkmalsnameBemessungsdauerstrom bei AC-21, 400 V (EF009165)
Merkmalswert160 A
MerkmalsnameBemessungskurzzeitstromfestigkeit Icw (EF007050)
Merkmalswert4 kA
MerkmalsnameBemessungsbetriebsleistung bei AC-23, 400 V (EF007027)
Merkmalswert75 kW
MerkmalsnameSchaltleistung bei 400 V (EF009166)
Merkmalswert75 kW
MerkmalsnameBedingter Bemessungskurzschlussstrom Iq (EF001444)
Merkmalswert50 kA
MerkmalsnamePolzahl (EF001391)
Merkmalswert4
MerkmalsnameAnzahl der Hilfskontakte als Öffner (EF001377)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Schließer (EF001376)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Wechsler (EF003531)
Merkmalswert0
MerkmalsnameMotorantrieb optional (EF007386)
MerkmalswertNein
MerkmalsnameMotorantrieb integriert (EF006697)
MerkmalswertNein
MerkmalsnameSpannungsauslöser optional (EF007491)
MerkmalswertNein
MerkmalsnameGerätebauart (EF008240)
MerkmalswertKomplettgerät im Gehäuse
MerkmalsnameGeeignet für Frontbefestigung 4-Loch (EF007247)
MerkmalswertNein
MerkmalsnameGeeignet für Frontbefestigung Zentral (EF007248)
MerkmalswertNein
MerkmalsnameFarbe des Betätigungselements (EF007167)
Merkmalswertschwarz
MerkmalsnameAusführung des Betätigungselements (EF006976)
Merkmalswertlanger Drehgriff
MerkmalsnameVerriegelbar (EF006281)
MerkmalswertNein
MerkmalsnameAnschlussart Hauptstromkreis (EF006819)
MerkmalswertSchraubanschluss
MerkmalsnameSchutzart (IP), frontseitig (EF003118)
MerkmalswertIP20
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswertsonstige
