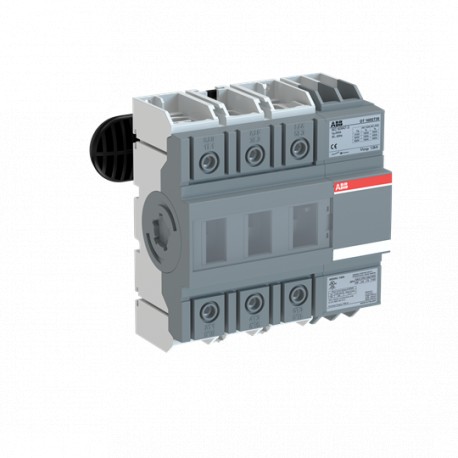

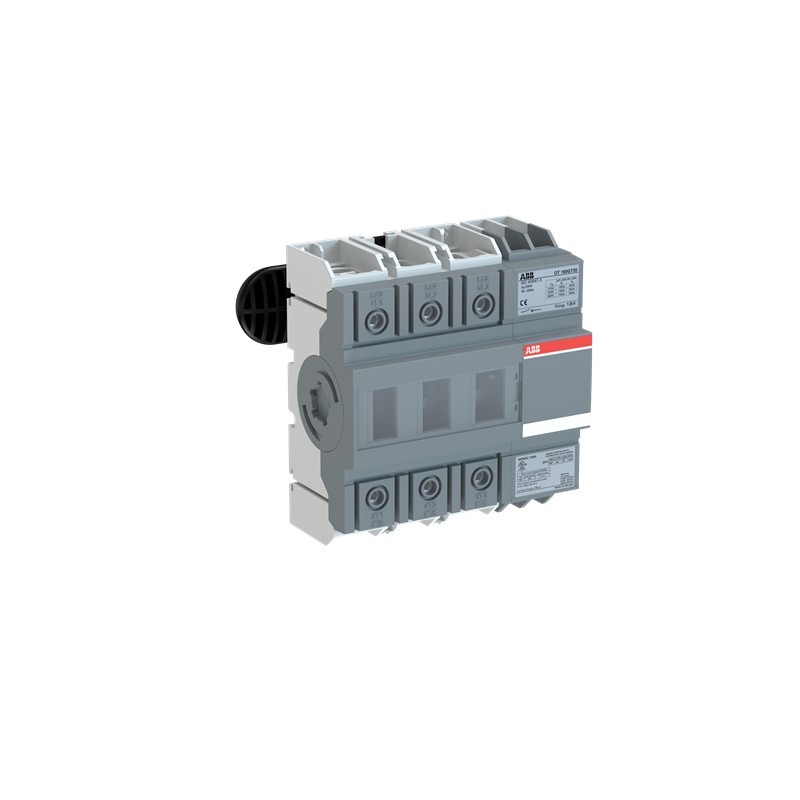

1SCA135143R1001 ABB Trennschalter OT160GT30P Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SCA135143R1001 ABB Trennschalter OT160GT30P

1SCA135143R1001

ABB

Trennschalter OT160GT30P

Lasttrennschalter 3-polig 160 A, mit Griff Türmontage

Mehr Infos


Niederspannungsschaltgeräte > Lasttrennschalter

Handschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $289.67
Stückpreis: $289.67
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ABB EcoSolutions
Demontageanleitung für End-of-Life-Produkte1SCC301116M0201
Umweltinformationen1SCC301267D0201
Umweltprodukterklärung - EPD1SCC301281D0201
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SCC011021D0201
RoHS Erklärung1SCC011020D0201
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA1SCC011025D0201
Hauptdokumente
Datenblatt, technische Information1SCC301020C0201
Montage- und Betriebsanleitung1SCC301089M0204
Mechanische ZeichnungenOT160GT3_model.igs
Umweltprodukterklärung - EPD1SCC301281D0201
Umgebungsbedingungen
SchutzartFront IP20
Umweltinformationen1SCC301267D0201
Verschmutzungsgrad3
Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85365080
Herkunftsland oder HerkunftsgebietFinnland (FI)
Abmessungen
Breite (Netto-Abmessung)123 mm
Höhe (Netto-Abmessung)130 mm
Tiefe (Netto-Abmessung)75 mm
Nettogewicht0.9 kg
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1160 mm
6.3 in
Länge Verpackungseinheit 1244 mm
9.6 in
Höhe Verpackungseinheit 196 mm
3.8 in
Bruttogewicht Verpackungseinheit 11 kg
2.3 lb
EAN Verpackungseinheit 16417019638744
Technische Daten
KabelquerschnittKupfer 10 ... 70 mm²
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(q = 40 °C) 160 A
Konventioneller thermischer Dauerstrom (Ithe)(vollständig gekapselt) 160 A
SchutzartFront IP20
PhasenabstandStandard
Grifffarbeschwarz
Grifftypinklusiv Griff und Welle
Mechanische Lebensdauer20000
MontageartTürbefestigung
Anzahl Pole3P
BetriebsartFront- und seitliche Bedienung
Verschmutzungsgrad3
Position der EinspeiseklemmenZugang oben - Abgang unten
Bottom In - Top Out
Verlustleistungbei Bemessungsbedingungen pro Pol 6.5 W
Bedingter Bemessungskurzschlussstrom (Inc)(200 A Sicherung, 500 V) 100 kA
(200 A Sicherung, 690 V) 50 kA
Bemessungsstoßspannungsfestigkeit (Uimp)12 kV
Bemessungsisolationsspannung (Ui)(nach IEC / EN 60664-1) 1000 V
Bemessungsbetriebsstrom AC-21A (Ie)(380 / 400 V) 160 A
(500 V) 160 A
(690 V) 160 A
Bemessungsbetriebsstrom AC-22A (Ie)(380 ... 415 V) 160 A
(500 V) 160 A
(690 V) 160 A
Bemessungsbetriebsstrom AC-23A (Ie)(380 ... 415 V) 160 A
(500 V) 160 A
(690 V) 160 A
Bemessungsbetriebsleistung AC-23A (Pe)(220 ... 240 V) 45 kW
(400 ... 415 V) 75 kW
(500 V) 90 kW
(690 V) 132 kW
BemessungsbetriebsspannungHauptstromkreis 1000 V
Bemessungseinschaltvermögen (Icm)(690 V) 12 kA
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 4 kA
Besondere Funktionen-
NormenIEC 60947-3 / UL 98 / CSA C22.2 NO.4
Schalter-BetriebsmechanismusMechanismus auf der Seite des Schalters
30 (Rechtsseitig)
AnschlussartSchraubklemme
Anzugsdrehmoment(nach IEC 60947-1) 6 N·m
Technische Daten UL/CSA
Maximale Betriebsspannung UL/CSA600 V
Bemessungsstromstärke, UL/CSA125 A
Nennleistung UL/CSA(240 V AC einphasig) 20 Hp
(440 ... 480 V AC einphasig) 30 Hp
Anzugsdrehmoment(nach IEC 60947-1) 6 N·m
Anzugsdrehmoment UL/CSA53 in·lb
Zertifikate und Deklarationen
A2L Zertifikat – IEC1SCC301336D0201
Atex ZertifikatNo certification needed
Konformitätserklärung - CE1SCC301210D2701
DNV GL Zertifikat1SCC301174D0204
UL ZertifikatcUL File E101914, Vol. 2, Sec. 22
VDE ZertifikatNo certification needed
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 9EC000216 - Lasttrennschalter
ETIM 10EC000216 - Lasttrennschalter (AC)
UNSPSC39122233
eClassV11.1 : 27371403
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt

ETIM for 1SCA135143R1001 Niederspannungsschaltgeräte (EC000216)
Merkmal Wert
Ausführung als Hauptschalter (EF006981) Ja
Ausführung als Wartungs-/Reparaturschalter (EF006986) Ja
Ausführung als Sicherheitsschalter (EF006985) Nein
Ausführung als NOT-AUS-Einrichtung (EF006959) Nein
Ausführung als Wendeschalter (EF009408) Nein
Anzahl der Schalter (EF005586) 1
Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) 1000 V
Bemessungsbetriebsspannung (EF001435) 1000 V
Bemessungsdauerstrom Iu (EF001389) 160 A
Bemessungsdauerstrom bei AC-23, 400 V (EF011777) 160 A
Bemessungsdauerstrom bei AC-21, 400 V (EF009165) 160 A
Bemessungskurzzeitstromfestigkeit Icw (EF007050) 4 kA
Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) 75 kW
Schaltleistung bei 400 V (EF009166) 75 kW
Bedingter Bemessungskurzschlussstrom Iq (EF001444) 50 kA
Polzahl (EF001391) 3
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Motorantrieb optional (EF007386) Nein
Motorantrieb integriert (EF006697) Nein
Spannungsauslöser optional (EF007491) Nein
Gerätebauart (EF008240) Komplettgerät im Gehäuse
Geeignet für Frontbefestigung 4-Loch (EF007247) Nein
Geeignet für Frontbefestigung Zentral (EF007248) Nein
Farbe des Betätigungselements (EF007167) schwarz
Ausführung des Betätigungselements (EF006976) langer Drehgriff
Verriegelbar (EF006281) Nein
Anschlussart Hauptstromkreis (EF006819) Schraubanschluss
Schutzart (IP), frontseitig (EF003118) IP20
Schutzart (NEMA) (EF011959) sonstige
