ABBHandschalter 1SCA131036R1001 ABB DC-OTDC400E22-Trennschalter

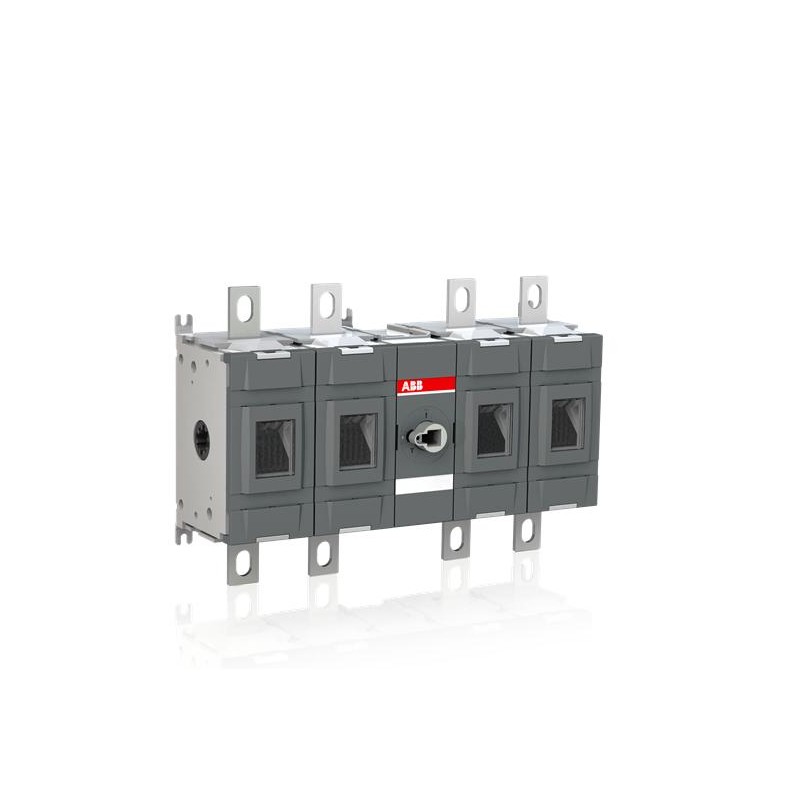

ABB 1SCA131036R1001 1SCA131036R1001 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

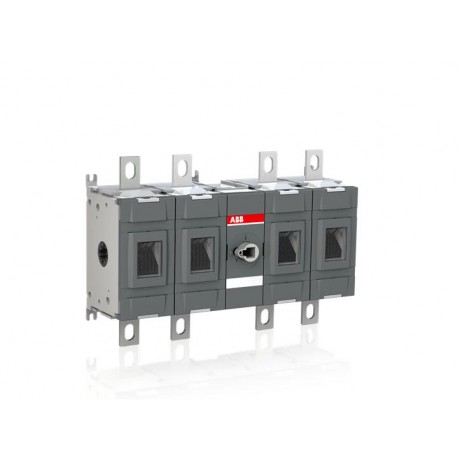

1SCA131036R1001 ABB DC-OTDC400E22-Trennschalter

Artikel-Nr.: 1SCA131036R1001

Hersteller: ABB

Beschreibung:

DC-OTDC400E22-Trennschalter

Kategorien:

  • ABB > Handschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • Bewertungen
Garantie, Reparatur, Umtausch.

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Fordern Sie ein Angebot an und wir prüfen die Verfügbarkeit. Sollte das Produkt nicht verfügbar sein, wird einer unserer Techniker nach einer passenden alternativen Lösung suchen.

ZULETZT ANGESEHEN

MEHR INFOS

Beliebte Downloads

Datenblatt, Technische Daten: 1SCC301022C0201
Anweisungen und Handbücher: 1SCC301085M0205
Mechanische Zeichnungen: OTDC400E22.igs
1SCC307283F0201
1SCC307284F0201

Abmessungen

Produkt Netto-Breite: 335 mm
Produkt Netto-Höhe: 227 mm
Produkt Netto-Tiefe / - Länge: 105 mm
Produkt-Netto-Gewicht: 6,7 kg
14.8 lb

Technische

Bemessungs-Betriebsstrom DC-21B (iche): (1000 V) 400 A
Herkömmliche Free-air Thermal Current (Ith): 400 A
Konventioneller Thermischer Strom (Idie): Vollständig Geschlossene 400 A
Bewertet Impuls Widerstehen Spannung (Uimp): 12 kV
Bemessungsisolationsspannung (Uich): 1500 V
Bemessungs-Spannung: 1000 V
Bemessungs-Kurzschluss-Einschaltvermögen (Ichcm): (1000 V DC) 10 kA
Bemessungs-kurzzeitstromfestigkeit (ichcw): 1500 V DC 10 kA
für 1 s 10 kA
Verlustleistung: bei Nenn-Betriebsbedingungen pro Pol 9.7 W
Verschmutzungsgrad: Drei
Griff Typ: Griff und Welle nicht im Lieferumfang enthalten
Schalter Antrieb: Mechanismus Zwischen den Polen
22 (Zwischen den Polen)
Position von Line Terminals: Top-In - Bottom-Out
Bottom-In - Top-Out
Betriebsart: Vor Betrieben
Standards: IEC 60947-1, -3
Besondere Funktionen: Keine
Montage Typ: Bodenmontage
Anzahl der Schaltungen: Zwei
Anzahl der Pole: Vier
Schutzart: Vor IP20
Terminal-Typ: Lug terminals
Terminalbreite: 25 mm
0,98 in
Anzugsmoment: Kabelschuh 30...40 mm

Umwelt

RoHS Status: Nach der EU-Richtlinie 2011/65/EU

Zertifikate und Erklärungen (Dokument-Nummer)

CCC-Zertifikat: CCC OTDC250-800.pdf
Konformitätserklärung - CE: 1SCC301205D2704
Anweisungen und Handbücher: 1SCC301085M0205
RoHS-Informationen: 1SCC301206D0205

Container Informationen

Paket Level 1-Einheiten: 1 Stück
Paket Level 1 Breite: 432 mm
17 in
Paket Level 1 Tiefe / Länge: 263 mm
10.4 in
Paket Level 1 Höhe: 143 mm
5.6 in
Paket Level 1 Brutto-Gewicht: 7,2 kg
15.9 lb
Paket Level 1-EAN: 6417019602622

Klassifikationen

Objekt-Classification Code: Q
ETIM 5: EC000216 - Lasttrennschalter
ETIM 6: EC000216 - Lasttrennschalter
ETIM 7: EC000216 - Lasttrennschalter
WEEE-Kategorie: 5. Kleingeräte (Keine Äußere Abmessung Mehr Als 50 cm)

DATASHEET - PDF

Titel
Größe
Typ
PDF CATALOG TRANSFER SWITCHES 2023 EN
42 Mbytes
