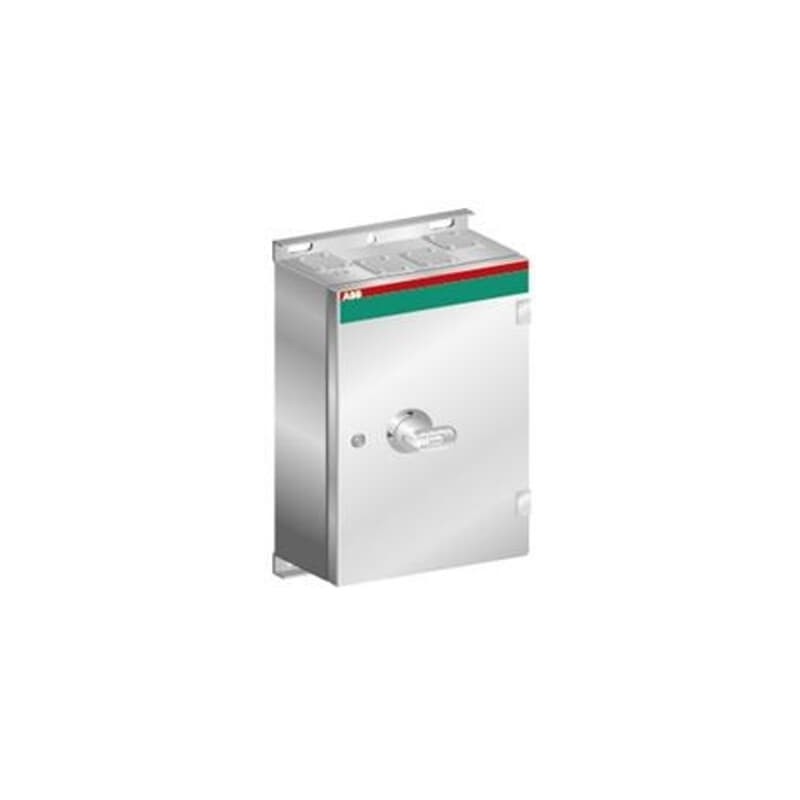

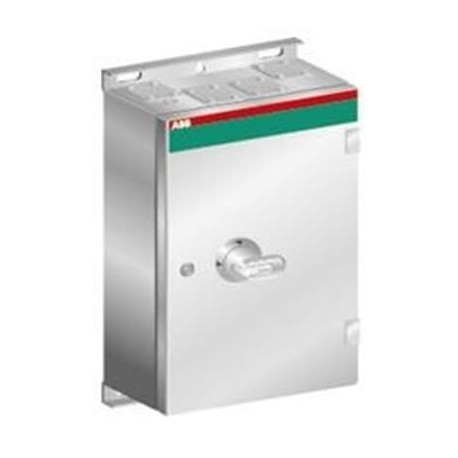

1SCA125726R1001 ABB Info160EVSUR3TZ Schließfach
1SCA125726R1001
ABB
Info160EVSUR3TZ Schließfach
Sicherheitsschalter im Edelstahlgehäuse 3-polig 75 kW 400 V mit Edelstahlgriff IP65 Einführung unten säurebeständig
Niederspannungsschaltgeräte > Lasttrennschalter
Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Material Compliance | |
|---|---|
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC340076D0201 |
| RoHS Erklärung | 1SCC340075D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| SCIP | 4ff6b74f-58b9-4f98-9def-eb910f43a8f6 Finnland (FI) |
| Vereinfachtes SCIP | 8f334809-1ac3-45b6-a073-87e63b5e44c7 Deutschland (DE) |
| 25fb92a3-1ef2-462d-b8e2-52d0f6d6ab6e Italien (IT) | |
| 041c675b-f8fb-4d18-a632-f7518dd18574 Norwegen (NO) | |
| b6d8a63c-84e9-4a9e-83d9-ec4c8d303e0e Deutschland (DE) | |
| ed7e013b-6d0b-4fef-a4d6-e5763f6cc499 Frankreich (FR) | |
| 2394f082-7f66-4308-83bf-c7ec3a52e0a1 Schweden (SE) | |
| dd402f5b-7a1f-4b06-9a75-4976b715c5f8 Polen (PL) | |
| a3531ca4-00da-4240-800d-9bcc3d971639 Griechenland (GR) | |
| ff2a2d0a-6e37-4faf-a56d-ea53ce2f5c08 Estland (EE) | |
| 86caf04f-40ba-410a-93f5-f34db989790c Portugal (PT) | |
| 72162800-0aa4-4bf8-9f6e-2f52978783a8 Niederlande (NL) | |
| e6e13028-577a-4293-9a3c-bea7054a4ebd Deutschland (DE) | |
| 479c7b87-6180-4be2-9fbe-7353c00c0e02 Belgien (BE) | |
| cf0d7e3d-be52-4d54-b7d6-5515db9bd5f5 Dänemark (DK) | |
| 48f16909-69ce-423c-8ff9-9f57239b6ff6 Kroatien (CR) | |
| 3e0bde23-5f57-4f3d-ac5f-2accbf8bb667 Frankreich (FR) | |
| a0f16662-7226-4816-8eca-cf6533f67962 Deutschland (DE) | |
| 7acc97a5-5c09-4e26-80f1-e7a2b7ca0e7b Spanien (ES) | |
| 9c0c3264-b222-4c19-9d00-358fd4b83d3d Polen (PL) | |
| 01bb4788-a6e2-4639-9524-1e98e0c3ff54 Ungarn (HU) | |
| b73e886a-76df-4bb9-a498-8dd0396c6736 Tschechische Republik (CZ) | |
| 2b28307b-1bb8-4476-a64d-cd8f958a16fc Polen (PL) | |
| 398afdc1-7c5f-41cf-bd45-6339e24980d6 Deutschland (DE) | |
| 1c79e482-feb8-4987-8e4b-468dafcd2e84 Ungarn (HU) | |
| 1101cfbd-d729-44d6-ad98-7fe373194f04 Schweden (SE) | |
| abf3a118-d222-432b-a630-538ff1195e4b Bulgarien (BG) | |
| 1187b710-2dea-4791-8f49-fe64f05ffbe3 Belgien (BE) | |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC340095D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC340015C0201 |
| Montage- und Betriebsanleitung | 1SCC340008M0004 |
| Mechanische Zeichnungen | OTRK604023PBL4R.stp |
| Umgebungsbedingungen | |
| Schutzart | (nach IEC 60529) IP65 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85363090 |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 400 mm |
| Höhe (Netto-Abmessung) | 600 mm |
| Tiefe (Netto-Abmessung) | 230 mm |
| Nettogewicht | 27.01 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 415 mm |
| Länge Verpackungseinheit 1 | 710 mm |
| Höhe Verpackungseinheit 1 | 325 mm |
| Bruttogewicht Verpackungseinheit 1 | 28.7 kg |
| EAN Verpackungseinheit 1 | 6417019557496 |
| Technische Daten | |
| Position der Kabeleinführung | unten/unten |
| Kabeldurchführungen pro Seite | Blank / 4xring-flange+ø25.5mm |
| Farbe | edelstahl |
| Anschlussmöglichkeit-Hauptstromkreis | Lochdurchmesser 8 mm |
| PE-Schraubklemme 2pc,10 ... 70 mm² | |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 160 A |
| Schutzart | (nach IEC 60529) IP65 |
| Gehäusematerial | Edelstahl |
| Grifffarbe | edelstahl |
| Grifftyp | Pistolengriff |
| Stoßfestigkeitsgrad | Gehäuse IK09 |
| Maximale Anzahl montierbarer Hilfskontakte | 2 S, 2 Ö |
| Angebaute Hilfskontakte | 2 S, 1 Ö |
| Anzahl Hilfskontakte Öffner | 1 |
| Anzahl Hilfskontakte Schließer | 2 |
| Anzahl Pole | 3P |
| Verschmutzungsgrad | 3 |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 3.2 W |
| Bedingter Bemessungskurzschlussstrom (Inc) | 40.5 kA |
| Bemessungsisolationsspannung (Ui) | (nach IEC / EN 60664-1) 750 V |
| Bemessungsbetriebsstrom AC-22A (Ie) | (380 ... 415 V) 160 A |
| (500 V) 160 A | |
| (690 V) 160 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (380 ... 415 V) 160 A |
| (500 V) 160 A | |
| (690 V) 160 A | |
| Bemessungsbetriebsleistung AC-23A (Pe) | (380 ... 415 V) 80 kW |
| (500 V) 112 kW | |
| (690 V) 144 kW | |
| Bemessungsbetriebsspannung | Hauptstromkreis 750 V |
| Bemessungseinschaltvermögen (Icm) | (1000 V AC) 30 kA |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 8 kA |
| Empfohlener Schraubendreher | Hauptstromkreis M8 |
| Besondere Funktionen | EMC |
| Normen | IEC 60947-1, -3 |
| Anzugsdrehmoment | Hauptstromkreis 6 N·m |
| Technische Daten UL/CSA | |
| Empfohlener Schraubendreher | Hauptstromkreis M8 |
| Anzugsdrehmoment | Hauptstromkreis 6 N·m |
| Zertifikate und Deklarationen | |
| Konformitätserklärung - CE | 1SCC340002D2703 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC000216 - Lasttrennschalter |
| ETIM 10 | EC000216 - Lasttrennschalter (AC) |
| UNSPSC | 39122205 |
| IDEA Granular Category Code (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| WEEE Kategorie | 4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt |
| E-Nummer (Schweden) | 3135018 |
| Merkmal | Wert |
|---|---|
| Ausführung als Hauptschalter (EF006981) | Ja |
| Ausführung als Wartungs-/Reparaturschalter (EF006986) | Ja |
| Ausführung als Sicherheitsschalter (EF006985) | Ja |
| Ausführung als NOT-AUS-Einrichtung (EF006959) | Nein |
| Ausführung als Wendeschalter (EF009408) | Nein |
| Anzahl der Schalter (EF005586) | 1 |
| Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) | 750 V |
| Bemessungsbetriebsspannung (EF001435) | 750 V |
| Bemessungsdauerstrom Iu (EF001389) | 160 A |
| Bemessungsdauerstrom bei AC-23, 400 V (EF011777) | 160 A |
| Bemessungskurzzeitstromfestigkeit Icw (EF007050) | 8 kA |
| Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) | 80 kW |
| Schaltleistung bei 400 V (EF009166) | 80 kW |
| Polzahl (EF001391) | 3 |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 1 |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 2 |
| Anzahl der Hilfskontakte als Wechsler (EF003531) | 0 |
| Motorantrieb optional (EF007386) | Nein |
| Motorantrieb integriert (EF006697) | Nein |
| Spannungsauslöser optional (EF007491) | Nein |
| Gerätebauart (EF008240) | Komplettgerät im Gehäuse |
| Geeignet für Frontbefestigung 4-Loch (EF007247) | Nein |
| Geeignet für Frontbefestigung Zentral (EF007248) | Nein |
| Farbe des Betätigungselements (EF007167) | grau |
| Ausführung des Betätigungselements (EF006976) | langer Drehgriff |
| Verriegelbar (EF006281) | Ja |
| Schutzart (IP), frontseitig (EF003118) | IP65 |
| Schutzart (NEMA) (EF011959) | sonstige |
