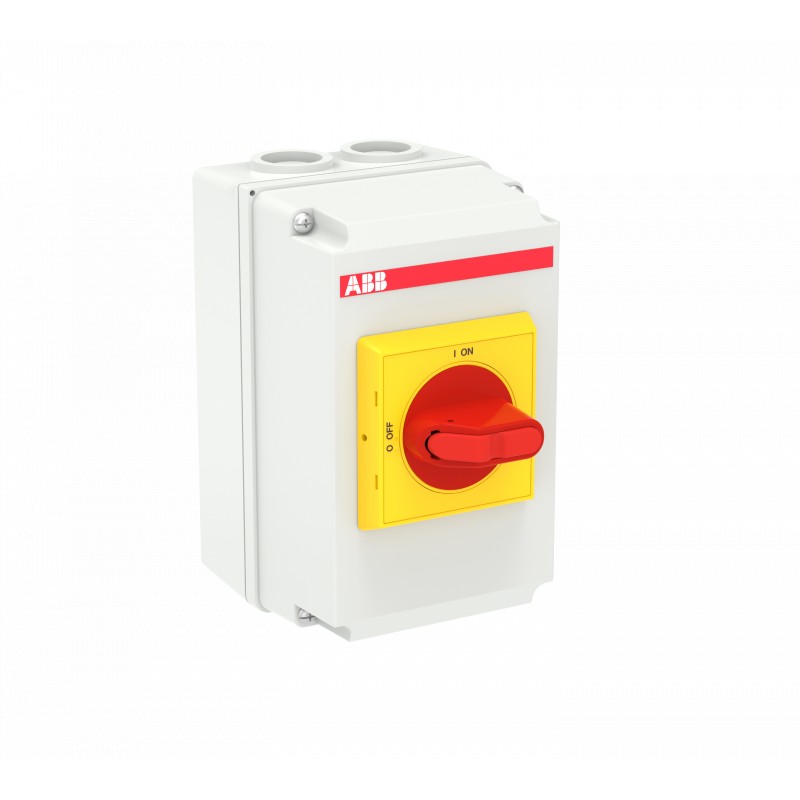

1SCA125150R1001 ABB BOXED DC Trennschalter OTDCP16SA12M
1SCA125150R1001
ABB
BOXED DC Trennschalter OTDCP16SA12M
DC-Lasttrennschalter 3-polig 16A mit rot gelbem Selektorgriff 1000 V DC Kunstoffgehäuse IP65
Niederspannungsschaltgeräte > Lasttrennschalter
Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Material Compliance | |
|---|---|
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC301240D0201 |
| RoHS Erklärung | 1SCC301239D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| SCIP | 95a62d34-6b8f-431f-b674-e6dd3a3a0ab5 Finnland (FI) |
| Vereinfachtes SCIP | 10951463-2910-4262-9497-41357299e7ea Deutschland (DE) |
| 0f957286-95bc-46d5-9e1f-6aef9f027485 Deutschland (DE) | |
| f14ce6fa-6427-44c8-9aef-1c6c013326d9 Deutschland (DE) | |
| f90ad28a-5575-40d6-b6e2-20beccf8648b Bulgarien (BG) | |
| 7d466fe9-9826-41a5-90f6-a7ddfd7af865 Schweden (SE) | |
| 1a543c89-890b-4805-a8ad-118a68a8cae1 Polen (PL) | |
| 85f435df-3f98-4334-a2a9-64bb07719481 Deutschland (DE) | |
| 46518fe9-0076-4a50-a23c-ffe82f702f39 Schweden (SE) | |
| 57cead34-3857-4d92-bb0d-1647d176ae34 Frankreich (FR) | |
| c6412142-52ef-41c2-8b76-be0c18178ca1 Deutschland (DE) | |
| a21a95a4-a8bf-4cb3-a28a-457773a83bae Frankreich (FR) | |
| 8a6c972b-5f66-4926-81a7-7442d6c7fd0a Griechenland (GR) | |
| 5d8f49f9-c898-4d92-85ee-b097851d6a47 Portugal (PT) | |
| cc75e28e-af62-4249-a6f1-443f866ddda5 Italien (IT) | |
| a006cd08-4e32-4a03-a635-768dc1047370 Belgien (BE) | |
| 1ac797d0-7e8a-4bfc-855e-299d2b15a09b Spanien (ES) | |
| 4a74e9aa-a71a-4dd6-8261-338e956f470e Ungarn (HU) | |
| c5984f82-bbcb-4188-bff6-6f98d1d5acb7 Norwegen (NO) | |
| c77d63fc-4707-4a83-90e1-c9aa2fcde3d9 Polen (PL) | |
| ad20e44b-7d3d-42ca-aae3-d7b86aba301b Ungarn (HU) | |
| e987c3a5-b586-43f2-b7d3-6c70aa6bf062 Niederlande (NL) | |
| 879df01d-d0d8-4489-a4df-c26ef4a5cf79 Belgien (BE) | |
| 995032c9-0044-43e4-99f5-1253658ec7fb Polen (PL) | |
| 7f5af4e4-5049-4d36-bee1-8068fa9ea74c Estland (EE) | |
| 57657692-f46e-44ee-904d-6d9f95ae1af3 Tschechische Republik (CZ) | |
| 3b36ea2e-635c-4879-b8b7-fafa0a1f469d Kroatien (CR) | |
| 7d917d53-2cc7-40d3-a19e-18e98d5cd2bb Dänemark (DK) | |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC301321D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC340015C0201 |
| Montage- und Betriebsanleitung | 1SCC340027M0002 |
| Mechanische Zeichnungen | OTDCK159595SM20.stp |
| Umgebungsbedingungen | |
| Schutzart | (nach IEC 60529) IP65 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85365080 |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 95 mm |
| Höhe (Netto-Abmessung) | 150 mm |
| Tiefe (Netto-Abmessung) | 95 mm |
| Nettogewicht | 0.59 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 142 mm |
| Länge Verpackungseinheit 1 | 167 mm |
| Höhe Verpackungseinheit 1 | 108 mm |
| Bruttogewicht Verpackungseinheit 1 | 0.7 kg |
| EAN Verpackungseinheit 1 | 6417019554075 |
| Technische Daten | |
| Position der Kabeleinführung | oben/unten |
| Kabeldurchführungen pro Seite | 2xM20 / 2xM20 |
| Anschlussmöglichkeit-Hauptstromkreis | Schraubklemme 2.5…16 mm² |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 16 A |
| Schutzart | (nach IEC 60529) IP65 |
| Gehäusematerial | Kunststoff |
| Grifffarbe | rot/gelb |
| Grifftyp | Selektorgriff |
| Angebaute Hilfskontakte | 0 S, 0 Ö |
| Montageart | Bodenmontage |
| Anzahl Pole | 3P |
| Verschmutzungsgrad | 3 |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 0.15 W |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 8 kV |
| Bemessungsisolationsspannung (Ui) | (nach IEC / EN 60664-1) 1000 V |
| Bemessungsbetriebsstrom DC-21B (Ie) | (1000 V) 16 A |
| Bemessungsbetriebsspannung | Hauptstromkreis 1000 V |
| Bemessungseinschaltvermögen (Icm) | (690 V AC) 0.71 kA |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 0.5 kA |
| Empfohlener Schraubendreher | Hauptstromkreis Torx |
| Besondere Funktionen | Solar, DC-Anwendung |
| Normen | IEC 60947-1, -3 |
| Anschlussart | Schraubklemme |
| Anzugsdrehmoment | Hauptstromkreis 1.2 … 1.4 N·m |
| Abisolierlänge | Hauptstromkreis 14 … 11 mm |
| Technische Daten UL/CSA | |
| Abisolierlänge | Hauptstromkreis 14 … 11 mm |
| Empfohlener Schraubendreher | Hauptstromkreis Torx |
| Anzugsdrehmoment | Hauptstromkreis 1.2 … 1.4 N·m |
| Zertifikate und Deklarationen | |
| BV Zertifikat | 1SCC340018D0204 |
| Konformitätserklärung - CE | 1SCC340003D2704 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC000216 - Lasttrennschalter |
| ETIM 10 | EC004963 - Lasttrennschalter (DC) |
| UNSPSC | 39122233 |
| eClass | V11.1 : 27371403 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| E-Nummer (Finnland) | 3601746 |
| E-Nummer (Norwegen) | 1414582 |
| Merkmal | Wert |
|---|---|
| Ausführung als Hauptschalter (EF006981) | Ja |
| Ausführung als Wartungs-/Reparaturschalter (EF006986) | Nein |
| Ausführung als Sicherheitsschalter (EF006985) | Nein |
| Ausführung als NOT-AUS-Einrichtung (EF006959) | Nein |
| Ausführung als Wendeschalter (EF009408) | Nein |
| Anzahl der Schalter (EF005586) | 1 |
| Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) | 1000 V |
| Bemessungsbetriebsspannung (EF001435) | 1000 V |
| Bemessungsdauerstrom Iu (EF001389) | 16 A |
| Polzahl (EF001391) | 3 |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 0 |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 0 |
| Anzahl der Hilfskontakte als Wechsler (EF003531) | 0 |
| Motorantrieb optional (EF007386) | Nein |
| Motorantrieb integriert (EF006697) | Nein |
| Spannungsauslöser optional (EF007491) | Nein |
| Gerätebauart (EF008240) | Komplettgerät im Gehäuse |
| Geeignet für Frontbefestigung 4-Loch (EF007247) | Ja |
| Geeignet für Frontbefestigung Zentral (EF007248) | Nein |
| Geeignet für Verteilereinbau (EF007262) | Nein |
| Farbe des Betätigungselements (EF007167) | rot |
| Verriegelbar (EF006281) | Nein |
| Schutzart (IP), frontseitig (EF003118) | IP65 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
