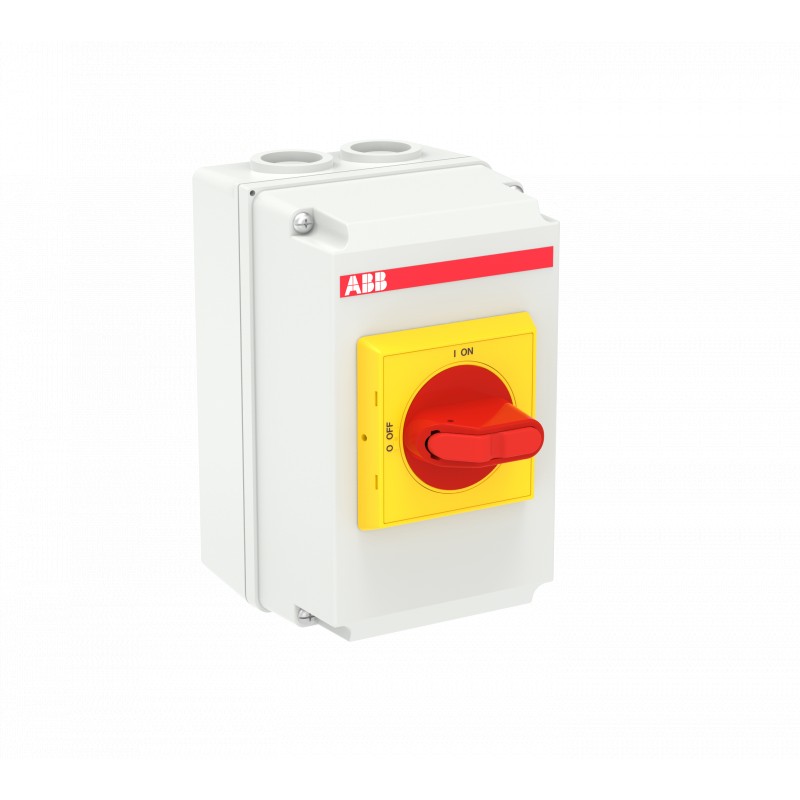

1SCA125126R1001 ABB Int. Trennschalter DC OTDCP16SA11M
1SCA125126R1001
ABB
Int. Trennschalter DC OTDCP16SA11M
DC-Lasttrennschalter 2-polig 16A mit rot gelbem Selektorgriff 660 V DC Kunstoffgehäuse IP65
Niederspannungsschaltgeräte > Lasttrennschalter
Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Material Compliance | |
|---|---|
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC301240D0201 |
| RoHS Erklärung | 1SCC301239D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC301321D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC340015C0201 |
| Montage- und Betriebsanleitung | 1SCC340027M0002 |
| Mechanische Zeichnungen | OTDCK159595SM20.stp |
| Umgebungsbedingungen | |
| Schutzart | (nach IEC 60529) IP65 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85365080 |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 95 mm |
| Höhe (Netto-Abmessung) | 150 mm |
| Tiefe (Netto-Abmessung) | 95 mm |
| Nettogewicht | 0.55 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 142 mm |
| Länge Verpackungseinheit 1 | 167 mm |
| Höhe Verpackungseinheit 1 | 108 mm |
| Bruttogewicht Verpackungseinheit 1 | 0.6 kg |
| EAN Verpackungseinheit 1 | 6417019553825 |
| Technische Daten | |
| Position der Kabeleinführung | oben/unten |
| Kabeldurchführungen pro Seite | 2xM20 / 2xM20 |
| Anschlussmöglichkeit-Hauptstromkreis | Schraubklemme 2.5…16 mm² |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 16 A |
| Schutzart | (nach IEC 60529) IP65 |
| Gehäusematerial | Kunststoff |
| Grifffarbe | rot/gelb |
| Grifftyp | Selektorgriff |
| Angebaute Hilfskontakte | 0 S, 0 Ö |
| Montageart | Bodenmontage |
| Anzahl Pole | 2P |
| Verschmutzungsgrad | 3 |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 0.15 W |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 8 kV |
| Bemessungsisolationsspannung (Ui) | (nach IEC / EN 60664-1) 1000 V |
| Bemessungsbetriebsstrom DC-21B (Ie) | (600 V) 16 A |
| (1000 V) 10 A | |
| Bemessungsbetriebsspannung | Hauptstromkreis 1000 V |
| Bemessungseinschaltvermögen (Icm) | (690 V AC) 0.71 kA |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 0.5 kA |
| Empfohlener Schraubendreher | Hauptstromkreis Torx |
| Besondere Funktionen | Solar, DC-Anwendung |
| Normen | IEC 60947-1, -3 |
| Anschlussart | Schraubklemme |
| Anzugsdrehmoment | Hauptstromkreis 1.2 … 1.4 N·m |
| Abisolierlänge | Hauptstromkreis 13 … 11 mm |
| Technische Daten UL/CSA | |
| Abisolierlänge | Hauptstromkreis 13 … 11 mm |
| Empfohlener Schraubendreher | Hauptstromkreis Torx |
| Anzugsdrehmoment | Hauptstromkreis 1.2 … 1.4 N·m |
| Zertifikate und Deklarationen | |
| BV Zertifikat | 1SCC340018D0204 |
| Konformitätserklärung - CE | 1SCC340003D2704 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC000216 - Lasttrennschalter |
| ETIM 10 | EC004963 - Lasttrennschalter (DC) |
| UNSPSC | 39122233 |
| IDEA Granular Category Code (IGCC) | 5293 >> Switch disconnector |
| eClass | V11.1 : 27371403 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| E-Nummer (Finnland) | 3601741 |
| E-Nummer (Norwegen) | 1414576 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
