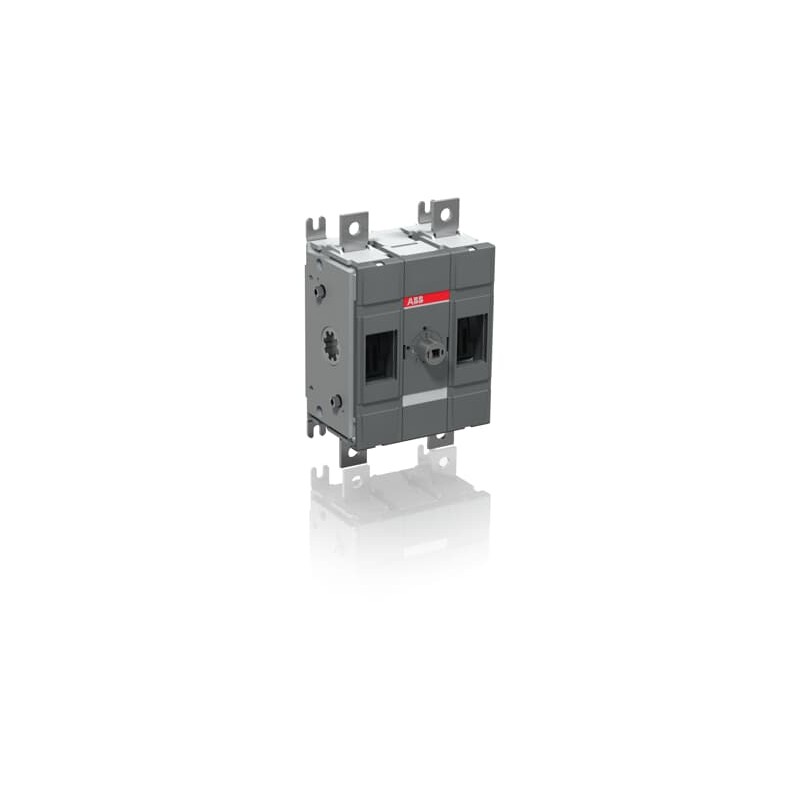

1SCA123767R1001 ABB Gleichstrom OTDC200U11 Trennschalter
1SCA123767R1001
ABB
Gleichstrom OTDC200U11 Trennschalter
Lasttrennschalter DC OTDC200U11
OTDC200U11 DC-Lasttrennschalter 2-polig 200A o. Griff u. Welle/UL 1000V DC Einkreis
Niederspannungsschaltgeräte > Lasttrennschalter
Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Ja |
| ABB Konzernziel für die Deponierung von Abfällen | UL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar |
| Demontageanleitung für End-of-Life-Produkte | 1SCC301114M0201 |
| Umweltinformationen | N/A |
| Umweltprodukterklärung - EPD | 1SCC301248D0201 |
| Energieeffizienz für Kunden Bewertungskriterien | Produkteffizienz - Produkt gilt als energieeffizienter im Vergleich zu ähnlichen Produkten auf dem Markt |
| Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555 | Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 66,5 % |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC301240D0201 |
| RoHS Erklärung | 1SCC301239D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC301321D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC301022C0201 |
| Montage- und Betriebsanleitung | 1SCC301081M0206 |
| Mechanische Zeichnungen | OTDC100_245U11.igs |
| 1SCC307007F0002 | |
| 1SCC307008F0002 | |
| Umweltprodukterklärung - EPD | 1SCC301248D0201 |
| Umgebungsbedingungen | |
| Schutzart | Front IP20 |
| Umweltinformationen | N/A |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85363090 |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| Abmessungen | |
| Baugröße | S1.0 |
| Breite (Netto-Abmessung) | 115.5 mm |
| 4.5 in | |
| Höhe (Netto-Abmessung) | 176 mm |
| 6.9 in | |
| Tiefe (Netto-Abmessung) | 83.5 mm |
| 3.3 in | |
| Nettogewicht | 1.2 kg |
| 2.7 lb | |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 96 mm |
| 3.8 in | |
| Länge Verpackungseinheit 1 | 160 mm |
| 6.3 in | |
| Höhe Verpackungseinheit 1 | 244 mm |
| 9.6 in | |
| Bruttogewicht Verpackungseinheit 1 | 1.4 kg |
| 3 lb | |
| EAN Verpackungseinheit 1 | 6417019545295 |
| Technische Daten | |
| Anschlusskonfiguration | Einkreis 2a, 2b |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | (q = 40 °C) 250 A |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 250 A |
| Schutzart | Front IP20 |
| Grifftyp | Griff und Welle nicht enthalten |
| Montageart | Bodenmontage |
| Anzahl Stromkreise | 1 |
| Anzahl Pole | 2P |
| Betriebsart | Frontbedienung |
| Verschmutzungsgrad | 3 |
| Position der Einspeiseklemmen | Zugang oben - Abgang unten |
| Bottom In - Top Out | |
| Drehmoment bei Zwangsöffnung (Direktöffnung) | 5 … 8 N·m |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 9.5 W |
| Schutzeinrichtung | Leistungsschalter |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | 1500 V |
| Bemessungsbetriebsstrom DC-21B (Ie) | (1000 V) 250 A |
| Bemessungsbetriebsspannung | 1000 V |
| Bemessungseinschaltvermögen (Icm) | (1000 V DC) 10 kA |
| Bemessungskurzzeitstromfestigkeit (Icw) | (1000 V DC) 10 kA |
| (für 1 s) 5 kA | |
| (für 0,1 s) 10 kA | |
| Wellendurchmesser | 6 mm |
| 0.24 in | |
| Besondere Funktionen | No |
| Normen | UL98B and IEC 60947-1, -3 |
| Schalter-Betriebsmechanismus | Mechanismus zwischen den Polen des Schalters |
| 11 (Zwischen den Polen) | |
| Anschlussart | Kabelschuhklemme |
| Klemmenbreite | 19.5 mm |
| 0.77 in | |
| Anzugsdrehmoment | Kabelöse 15 … 22 N·m |
| Kabelöse 133 … 195 lbf·in | |
| Verwendung | Photovoltaik |
| Gebrauchskategorie | Schalten von ohmschen Gleichstromlasten unter mäßiger Überlast - gelegentliche Betätigung (DC-21B) |
| Technische Daten UL/CSA | |
| Maximale Betriebsspannung | 1000Vdc, UL 98B |
| Bemessungsstromstärke, UL/CSA | 200A,1000Vdc,UL98B |
| Kurzschlussstrom Bewertung (SCCR) | 10 kA |
| 1000 V DC | |
| Anzugsdrehmoment | Kabelöse 15 … 22 N·m |
| Kabelöse 133 … 195 lbf·in | |
| Zertifikate und Deklarationen | |
| CCC Zertifikat | CCC OTDC100-250.pdf |
| CSA Zertifikat | CSA Letter_of_Attestation OTDC100-200.pdf |
| Konformitätserklärung - CE | 1SCC301201D2703 |
| Konformitätserklärung - UKCA | 1SCC301313D0201 |
| DNV GL Zertifikat | 1SCC301231D0201 |
| UL Zertifikat | UL certificate OTDC100-200.pdf |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC000216 - Lasttrennschalter |
| ETIM 10 | EC004963 - Lasttrennschalter (DC) |
| UNSPSC | 39122233 |
| IDEA Granular Category Code (IGCC) | 5293 >> Switch disconnector |
| eClass | V11.1 : 27371403 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
