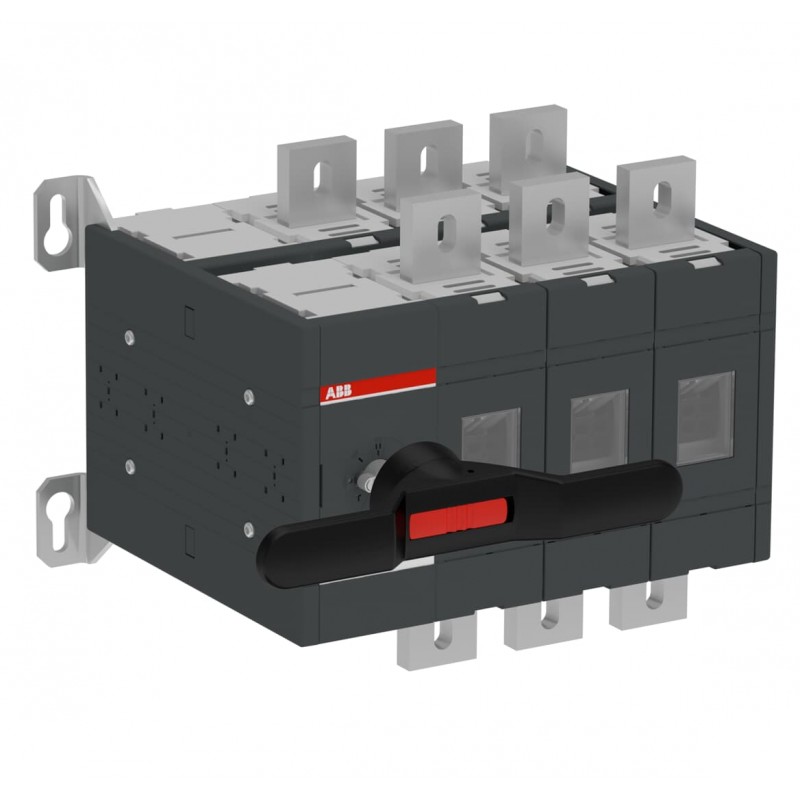

1SCA117173R1001 ABB Schalter OT1250E12DD
1SCA117173R1001
ABB
Schalter OT1250E12DD
Lasttrennschalter 1250 A, 4-polig mit Welle und Pistolengriff
Niederspannungsschaltgeräte > Lasttrennschalter
Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| Demontageanleitung für End-of-Life-Produkte | 1SCC301120M0201 |
| Umweltinformationen | 1SCC301233D0201 |
| Umweltprodukterklärung - EPD | 1SCC301300D0201 |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC011021D0201 |
| RoHS Erklärung | 1SCC011020D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC011025D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC301020C0201 |
| Montage- und Betriebsanleitung | 1SCC301075F0204 |
| Umgebungsbedingungen | |
| Schutzart | Front IP00 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85365080 |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 400 mm |
| Höhe (Netto-Abmessung) | 372 mm |
| Tiefe (Netto-Abmessung) | 309 mm |
| Nettogewicht | 34.1 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 480 mm |
| Länge Verpackungseinheit 1 | 580 mm |
| Höhe Verpackungseinheit 1 | 420 mm |
| Bruttogewicht Verpackungseinheit 1 | 36.3 kg |
| EAN Verpackungseinheit 1 | 6417019491912 |
| Technische Daten | |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 1250 A |
| Grifffarbe | schwarz |
| Mechanische Lebensdauer | 6000 |
| Anzahl Pole | 6P |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 29 W |
| Bedingter Bemessungskurzschlussstrom (Inc) | (1250 A Sicherung, 415 V) 80 kA |
| (1250 A Sicherung, 500 V) 100 kA | |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | (nach IEC / EN 60664-1) 1000 V |
| Bemessungsbetriebsstrom AC-21A (Ie) | (690 V) 1250 A |
| (690 V) 380415V;1250 A | |
| (690 V) 500V;1250 A | |
| Bemessungsbetriebsstrom AC-22A (Ie) | (380 ... 415 V) 1250 A |
| (500 V) 1250 A | |
| (690 V) 1250 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (380 ... 415 V) 1250 A |
| (500 V) 1250 A | |
| (690 V) 1250 A | |
| Bemessungsbetriebsleistung AC-23A (Pe) | (400 ... 415 V) 710 kW |
| (500 V) 900 kW | |
| (690 V) 1200 kW | |
| Bemessungsbetriebsspannung | Hauptstromkreis 1000 V |
| Bemessungseinschaltvermögen (Icm) | (690 V) 110 kA |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 50 kA |
| Normen | IEC 60947-3 |
| Anschlussart | Kabelschuhklemme |
| Anzugsdrehmoment | (nach IEC 60947-1) 50 … 75 N·m |
| Zertifikate und Deklarationen | |
| A2L Zertifikat – IEC | 1SCC301338D0201 |
| Konformitätserklärung - CE | 1SCC301155D2704 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC000216 - Lasttrennschalter |
| ETIM 10 | EC000216 - Lasttrennschalter (AC) |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
