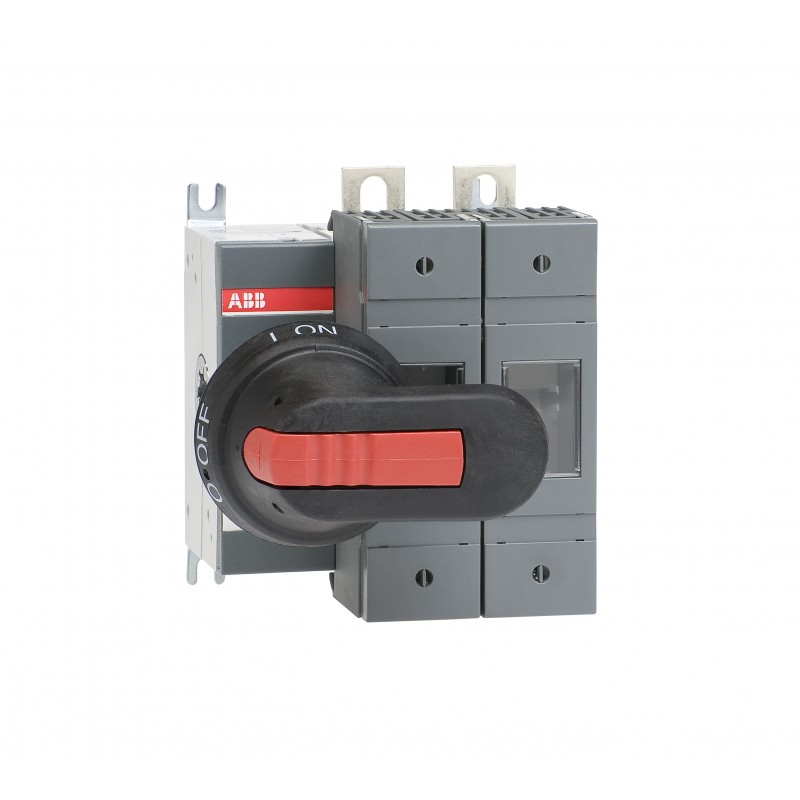

1SCA116717R1001 ABB OS160GD02P Sicherungsschalter
1SCA116717R1001
ABB
OS160GD02P Sicherungsschalter
Lasttrennschalter für Sicherungen 2-polig 160 A, mit Griff und Welle
Niederspannungsschaltgeräte > Sicherungslasttrennschalter
Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB Konzernziel für die Deponierung von Abfällen | UL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar |
| Demontageanleitung für End-of-Life-Produkte | 1SCC311047M0201 |
| Umweltprodukterklärung - EPD | 1SCC311196D0201 |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC011021D0201 |
| RoHS Erklärung | 1SCC011020D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| SCIP | f6843655-08b9-4d08-a042-77550b2111ac Finnland (FI) |
| Vereinfachtes SCIP | d2417185-19c6-43ea-b8a0-4817762edaeb Deutschland (DE) |
| 99a11aeb-35cb-4e81-a81d-9734f2e234f3 Griechenland (GR) | |
| 6559b40d-a6fa-4848-81bc-e9c6c1244563 Portugal (PT) | |
| 56be32db-2719-401f-a867-39c37921b540 Norwegen (NO) | |
| 62f86e93-a6f9-41d0-8bfb-785b5c59fda4 Italien (IT) | |
| c01a244e-4554-4d6c-b8da-e43e63103811 Kroatien (CR) | |
| 4f46b45b-3dbf-45f1-ac73-f2188b207a80 Polen (PL) | |
| 77a2f53f-be4f-4ef3-9be8-0b7616b9c55a Bulgarien (BG) | |
| 48bae954-23ba-402c-a5d3-9350e86043c2 Schweden (SE) | |
| 3f7be1fa-9434-46d0-ac39-c9bc185b65bd Estland (EE) | |
| f309f7c7-1351-402f-95a4-aef7205eb757 Deutschland (DE) | |
| bc0693c2-73c2-4281-a39a-0f26c56853f8 Frankreich (FR) | |
| ba014e39-6174-40c4-af24-d6c964f4182d Spanien (ES) | |
| a23bf1b2-e280-4001-a45c-46dfca42e9d8 Belgien (BE) | |
| 4016b0b4-3bb3-4c77-9337-900b0c2a802d Ungarn (HU) | |
| 2315e2c7-b6c8-4232-9fbf-a67bac8af40d Tschechische Republik (CZ) | |
| e8a85b53-8bcb-4b3b-a197-28978811846f Dänemark (DK) | |
| f4f9fbbb-5fd3-46fc-9756-c0dfe845207d Deutschland (DE) | |
| 4fd55981-4b01-42ee-9a4e-ae2784d85fd0 Polen (PL) | |
| ed4d6399-4bcc-40b0-98be-85d37d00e76b Frankreich (FR) | |
| 5bf42a67-19e4-4a8f-90e3-2040f224b714 Deutschland (DE) | |
| caef37bb-8415-4f46-9648-56f7822cc2f7 Belgien (BE) | |
| 0c63d9b5-4826-4202-9be3-7eec8417c8d5 Ungarn (HU) | |
| 63333776-6965-4bd8-b051-5e932776ee00 Deutschland (DE) | |
| 4a7ecfe5-3dd1-4098-8c1d-6aa40c4ea98e Niederlande (NL) | |
| a63e9c77-f157-41ac-882a-50aaf706bb84 Polen (PL) | |
| 2da7fa67-9ceb-4d67-9872-f64d1f97de92 Schweden (SE) | |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC011025D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC311013C0201 |
| Montage- und Betriebsanleitung | 1SCC311037M0206 |
| Mechanische Zeichnungen | OS160GD_F_02.igs |
| Umweltprodukterklärung - EPD | 1SCC311196D0201 |
| Umgebungsbedingungen | |
| Schutzart | (nach IEC 60529) IP20 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85365080 |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 112 mm |
| Höhe (Netto-Abmessung) | 140 mm |
| Tiefe (Netto-Abmessung) | 130 mm |
| Nettogewicht | 1.5 kg |
| 3.31 lb | |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 170 mm |
| 6.7 in | |
| Länge Verpackungseinheit 1 | 190 mm |
| 7.5 in | |
| Höhe Verpackungseinheit 1 | 145 mm |
| 5.7 in | |
| Bruttogewicht Verpackungseinheit 1 | 1.6 kg |
| 3.6 lb | |
| EAN Verpackungseinheit 1 | 6417019488042 |
| Technische Daten | |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | (q = 40 °C) 160 A |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 160 A |
| Schutzart | (nach IEC 60529) IP20 |
| Sicherungsgröße | NH000 |
| NH00 | |
| Sicherungsart | DIN |
| Grifftyp | inklusiv Griff und Welle |
| Montageart | Bodenmontage |
| Anzahl Pole | 2P |
| Betriebsart | Frontbedienung |
| Verschmutzungsgrad | 3 |
| Position der Einspeiseklemmen | Top In - Bottom Out, Bottom In - Top Out |
| Verlustleistung | bei Bemessungsstrom 8 W |
| Bedingter Bemessungskurzschlussstrom (Inc) | (500 V) 100 kA |
| (690 V) 80 kA | |
| Bemessungsstrom (In) | (Hauptstromkreis) 160 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 8 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsstrom AC-21A (Ie) | (500 V) 160 A |
| (690 V) 160 A | |
| Bemessungsbetriebsstrom AC-22A (Ie) | (500 V) 160 A |
| (690 V) 160 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (500 V) 160 A |
| (690 V) 160 A | |
| Bemessungsbetriebsleistung AC-23A (Pe) | (220 ... 240 V) 45 kW |
| (400 V) 75 kW | |
| (415 V) 75 kW | |
| (500 V) 90 kW | |
| (690 V) 132 kW | |
| Bemessungsbetriebsspannung | Hauptstromkreis 690 V AC |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 5 Kiloampere rms |
| Normen | IEC 60947-3 |
| Schalter-Betriebsmechanismus | 02 (Linksseitig) |
| Anschlussart | Kabelschuhklemme |
| Klemmenbreite | 20 mm |
| Anzugsdrehmoment | 15 … 22 N·m |
| Technische Daten UL/CSA | |
| Anzugsdrehmoment | 15 … 22 N·m |
| Zertifikate und Deklarationen | |
| A2L Zertifikat – IEC | 1SCC311209D0201 |
| Atex Zertifikat | No certification needed |
| CCC Zertifikat | CCC OS100-160G_ 2015.pdf |
| Konformitätserklärung - CE | 1SCC311137D2703 |
| DNV GL Zertifikat | 1SCC311125D0203 |
| UL Zertifikat | No certification needed |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC001040 - Sicherungslasttrennschalter |
| ETIM 10 | EC001040 - Sicherungslasttrennschalter |
| UNSPSC | 39122233 |
| IDEA Granular Category Code (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
