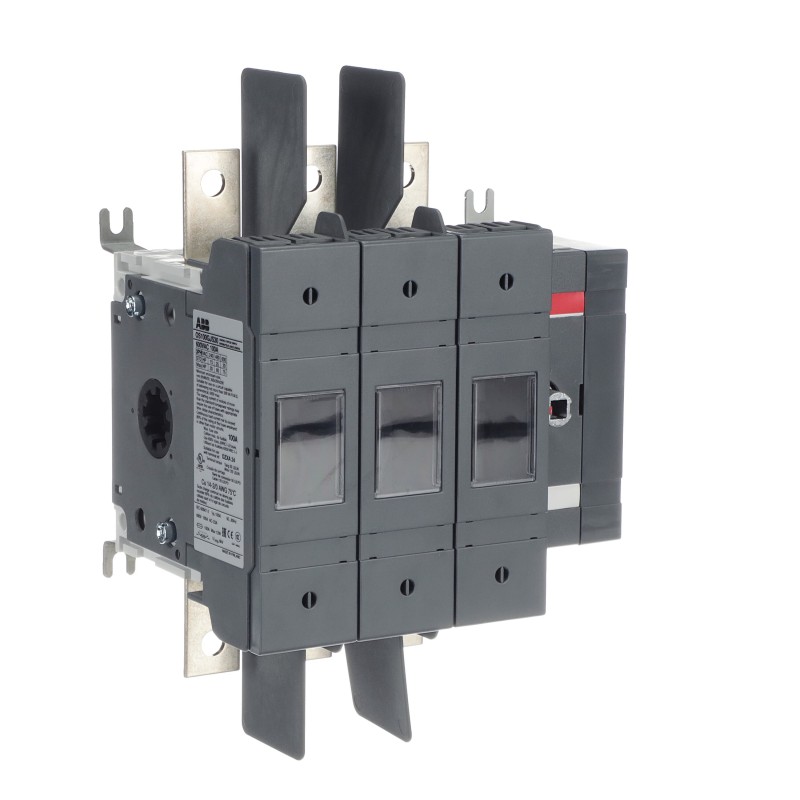

ABB 1SCA115971R1001 1SCA115971R1001 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SCA115971R1001 ABB Seitlicher Sicherungsschalter OS100GJS30

Artikel-Nr.: 1SCA115971R1001

Hersteller: ABB

Beschreibung:

Seitlicher Sicherungsschalter OS100GJS30
Lasttrennschalter für Sicherungen 3-polig 100 A, ohne Griff UL/CSA seitliche Betätigung

Kategorien:

  • Niederspannungsschaltgeräte > Sicherungslasttrennschalter
  • ABB > Handschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 271,95 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 25 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

ABB EcoSolutions
ABB Konzernziel für die Deponierung von AbfällenUL 2799 Nachweis Null Abfall auf Deponien verfügbar
Demontageanleitung für End-of-Life-Produkte1SCC311047M0201
Umweltprodukterklärung - EPD1SCC311196D0201
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SCC011021D0201
RoHS Erklärung1SCC011020D0201
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA1SCC011025D0201
Hauptdokumente
Datenblatt, technische Information1SCC311013C0201
Montage- und Betriebsanleitung1SCC311039M0205
Mechanische ZeichnungenOS100GJS30.igs
Umweltprodukterklärung - EPD1SCC311196D0201
Umgebungsbedingungen
Schutzart(nach IEC 60529) IP20
Verschmutzungsgrad3
Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85365080
Herkunftsland oder HerkunftsgebietFinnland (FI)
Abmessungen
Breite (Netto-Abmessung)182 mm
Höhe (Netto-Abmessung)172 mm
Tiefe (Netto-Abmessung)117 mm
Nettogewicht2.05 kg
4.52 lb
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1260 mm
10.2 in
Länge Verpackungseinheit 1290 mm
11.4 in
Höhe Verpackungseinheit 1190 mm
7.5 in
Bruttogewicht Verpackungseinheit 12.3 kg
5.1 lb
EAN Verpackungseinheit 16417019482415
Technische Daten
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(q = 40 °C) 160 A
Konventioneller thermischer Dauerstrom (Ithe)(vollständig gekapselt) 160 A
Schutzart(nach IEC 60529) IP20
Sicherungsgröße100 A
SicherungsartClass J
GrifftypGriff und Welle nicht enthalten
MontageartBodenmontage
Anzahl Pole3P
Betriebsartseitliche Bedienung
Verschmutzungsgrad3
Position der EinspeiseklemmenTop In - Bottom Out, Bottom In - Top Out
Verlustleistungbei Bemessungsstrom 8 W
Bedingter Bemessungskurzschlussstrom (Inc)(600 V AC) 200 kA
Bemessungsstrom (In)(Hauptstromkreis) 100 A
Bemessungsstoßspannungsfestigkeit (Uimp)8 kV
Bemessungsisolationsspannung (Ui)1000 V
Bemessungsbetriebsstrom AC-21A (Ie)(500 V) 100 A
(690 V) 100 A
Bemessungsbetriebsstrom AC-22A (Ie)(500 V) 100 A
(690 V) 100 A
Bemessungsbetriebsstrom AC-23A (Ie)(500 V) 100 A
(690 V) 100 A
Bemessungsbetriebsleistung AC-23A (Pe)(220 ... 240 V) 45 kW
(400 V) 75 kW
(415 V) 75 kW
(500 V) 90 kW
(690 V) 132 kW
BemessungsbetriebsspannungHauptstromkreis 600 V AC
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 5 Kiloampere rms
NormenUL98
IEC 60947-3
Schalter-Betriebsmechanismus30 (Rechtsseitig)
AnschlussartKabelschuhklemme
Klemmenbreite20 mm
Anzugsdrehmoment15 ... 22 N·m
Technische Daten UL/CSA
Bemessungsstromstärke, UL/CSA100 A
Nennleistung UL/CSA(nach UL 240 V) 30 Hp
(nach UL 480 V) 60 Hp
(nach UL 600 V) 75 Hp
Anzugsdrehmoment15 ... 22 N·m
Anzugsdrehmoment UL/CSADrahtbügel 120 in·lb
Kabelöse 50 in·lb
Zertifikate und Deklarationen
A2L Zertifikat – IEC1SCC311209D0201
Atex ZertifikatNo certification needed
CCC ZertifikatCCC OS100-160G_ 2015.pdf
Konformitätserklärung - CE1SCC311137D2703
DNV GL Zertifikat1SCC311125D0203
UL ZertifikatcULus certificate OS100GJ_
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 9EC001040 - Sicherungslasttrennschalter
ETIM 10EC001040 - Sicherungslasttrennschalter
UNSPSC39122233
IDEA Granular Category Code (IGCC)5291 >> Fuse switch disconnector
eClassV11.1 : 27371401
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt

ETIM for 1SCA115971R1001 Niederspannungsschaltgeräte (EC001040)

MerkmalsnameAusführung als Hauptschalter (EF006981)
MerkmalswertJa
MerkmalsnameAusführung als Sicherheitsschalter (EF006985)
MerkmalswertJa
MerkmalsnameMax. Bemessungsbetriebsspannung Ue bei AC (EF007355)
Merkmalswert1000 V
MerkmalsnameBemessungsdauerstrom Iu (EF001389)
Merkmalswert160 A
MerkmalsnameBemessungsbetriebsleistung bei AC-23, 400 V (EF007027)
Merkmalswert132 kW
MerkmalsnameBemessungskurzzeitstromfestigkeit Icw (EF007050)
Merkmalswert5 kA
MerkmalsnameGeeignet für Sicherungseinsätze (EF006692)
Merkmalswertsonstige
MerkmalsnamePolzahl (EF001391)
Merkmalswert3
MerkmalsnameAnschlussart Hauptstromkreis (EF006819)
MerkmalswertBolzenanschluss
MerkmalsnameKabeleinführung (EF000537)
Merkmalswertsonstige
MerkmalsnameMit Steckverbindern bestückt (EF011696)
MerkmalswertJa
MerkmalsnameGeeignet für Sammelschienenaufbau (EF007259)
MerkmalswertJa
MerkmalsnameAusführung des Betätigungselements (EF006976)
Merkmalswertlanger Drehgriff
MerkmalsnamePosition des Betätigungselements (EF009410)
Merkmalswertrechts
MerkmalsnameMotorantrieb optional (EF007386)
MerkmalswertNein
MerkmalsnameMotorantrieb integriert (EF006697)
MerkmalswertNein
MerkmalsnameAusführung als NOT-AUS-Einrichtung (EF006959)
MerkmalswertNein
MerkmalsnameSchutzart (IP), frontseitig (EF003118)
MerkmalswertIP20
