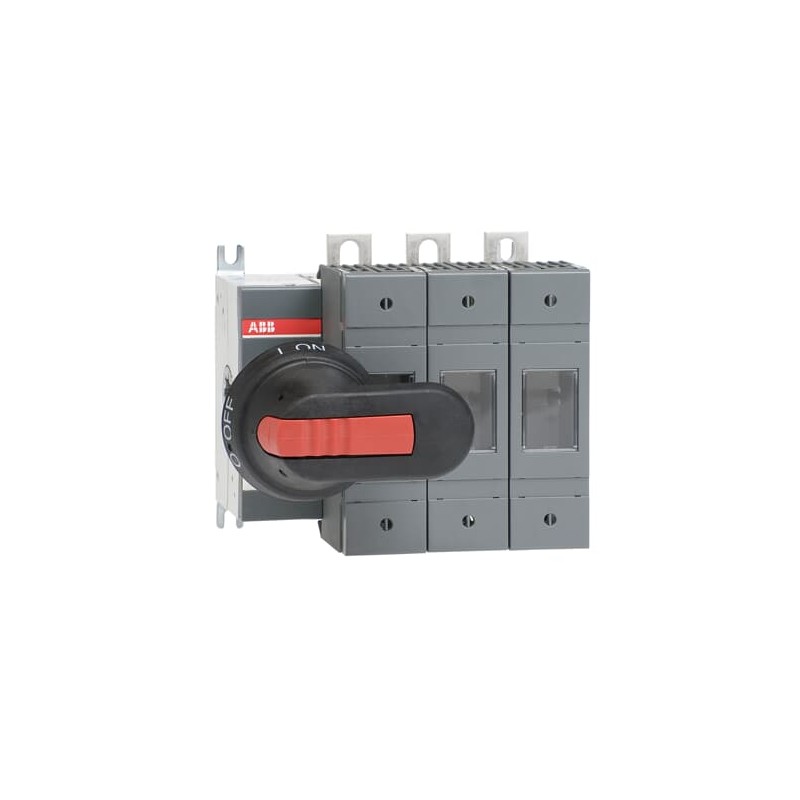

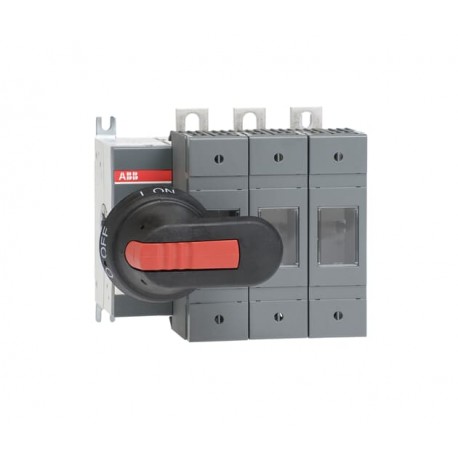

1SCA115602R1001 ABB OS125GF03P Sicherungsschalter
1SCA115602R1001
ABB
OS125GF03P Sicherungsschalter
Sich.Lasttr.sch. OS125GF03P
Niederspannungsschaltgeräte > Sicherungslasttrennschalter
Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB Konzernziel für die Deponierung von Abfällen | UL 2799 Nachweis Null Abfall auf Deponien verfügbar |
| Demontageanleitung für End-of-Life-Produkte | 1SCC311047M0201 |
| Umweltprodukterklärung - EPD | 1SCC311196D0201 |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC011021D0201 |
| RoHS Erklärung | 1SCC011020D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| SCIP | d0ed0b06-9569-4695-9347-79362d465eda Finnland (FI) |
| Vereinfachtes SCIP | 57f58c2c-7880-4cff-8365-d13ff054bbb1 Deutschland (DE) |
| f6d1a8ab-87ba-44dd-be0a-804cb39e9885 Norwegen (NO) | |
| b05f1288-b9d3-4680-b5fe-723dc3a8f4b2 Polen (PL) | |
| 10bd25fd-b62e-443d-856f-2241b5b6ddcf Deutschland (DE) | |
| 06d35fa9-c8a6-4bcb-af49-61ce624c5771 Spanien (ES) | |
| e265b412-3885-4b92-9b4c-baa681f785eb Belgien (BE) | |
| 35c2735d-ee1a-443e-b5e6-d6e5e15eae58 Frankreich (FR) | |
| b09350e1-e79a-41ee-b0a3-a4e1db0a4e40 Ungarn (HU) | |
| 7167ee3b-c000-4141-9121-1b92e27b72bc Schweden (SE) | |
| 021a94d4-f68a-499a-870f-375e992a6fdd Deutschland (DE) | |
| 2ba7c51e-5a7e-4975-bbfe-a6ecea4f31ed Deutschland (DE) | |
| 91f1a52d-ccc6-4bf8-bff8-233810168237 Polen (PL) | |
| e350cdf3-1673-4e30-ad47-7c5db391d69c Niederlande (NL) | |
| 58c482ba-e59d-4a64-995c-6cfb6ae76004 Griechenland (GR) | |
| eed0e36e-f4f1-4a7c-821d-fe0c5bffbebc Portugal (PT) | |
| 7bc054f5-818a-4475-a9a0-68cb17a1761f Bulgarien (BG) | |
| f9061423-8067-4544-94d5-c4469471aeb5 Estland (EE) | |
| 521fdfae-90ec-44f2-b7a9-ef61e143f0d2 Ungarn (HU) | |
| 8bcaf273-e133-4b3e-b94e-8666a3e01ec6 Schweden (SE) | |
| a325dfb6-f15a-4750-a60a-c3a21cfb7b53 Polen (PL) | |
| 3057d5dd-76ed-4b91-b898-bcb163723d9a Kroatien (CR) | |
| 5598518a-9e7f-427b-a028-043eddc2a863 Frankreich (FR) | |
| 9933ccd6-e566-4041-a299-5a2629c1b4fe Tschechische Republik (CZ) | |
| 6fa0d1af-7417-41a9-a3dc-556025ca9bbc Italien (IT) | |
| d7cb0205-552c-4e4f-9a73-cbd468b4a008 Belgien (BE) | |
| f7337df9-60e2-43f4-99b8-7d5d74313dfb Dänemark (DK) | |
| d0b4d26a-9af2-4263-9b8a-ebe211968374 Deutschland (DE) | |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC011025D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC311013C0201 |
| Montage- und Betriebsanleitung | 1SCC311037M0206 |
| Mechanische Zeichnungen | OS160GD_F_03.igs |
| Umweltprodukterklärung - EPD | 1SCC311196D0201 |
| Umgebungsbedingungen | |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85365080 |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 147 mm |
| Höhe (Netto-Abmessung) | 140 mm |
| Tiefe (Netto-Abmessung) | 130 mm |
| Nettogewicht | 2.03 kg |
| 4.48 lb | |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 170 mm |
| 6.7 in | |
| Länge Verpackungseinheit 1 | 220 mm |
| 8.7 in | |
| Höhe Verpackungseinheit 1 | 150 mm |
| 5.9 in | |
| Bruttogewicht Verpackungseinheit 1 | 2.2 kg |
| 4.8 lb | |
| EAN Verpackungseinheit 1 | 6417019479514 |
| Technische Daten | |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | (q = 40 °C) 125 A |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 125 A |
| Sicherungsgröße | 22x58 |
| Sicherungsart | NFC |
| Grifftyp | inklusive Griff und Welle |
| Montageart | Bodenmontage |
| Anzahl Pole | 3P |
| Betriebsart | Frontbedienung |
| Verschmutzungsgrad | 3 |
| Position der Einspeiseklemmen | Top In - Bottom Out, Bottom In - Top Out |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 4 W |
| Bedingter Bemessungskurzschlussstrom (Inc) | (690 V) 80 kA |
| Bemessungsstrom (In) | (Hauptstromkreis) 125 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 8 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsstrom AC-21A (Ie) | (500 V) 125 A |
| (690 V) 125 A | |
| Bemessungsbetriebsstrom AC-22A (Ie) | (500 V) 125 A |
| (690 V) 125 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (500 V) 125 A |
| (690 V) 125 A | |
| Bemessungsbetriebsleistung AC-23A (Pe) | (220 ... 240 V) 37 kW |
| (400 V) 55 kW | |
| (415 V) 55 kW | |
| (500 V) 75 kW | |
| (690 V) 110 kW | |
| Bemessungsbetriebsspannung | Hauptstromkreis 690 V AC |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 5 Kiloampere rms |
| Normen | IEC 60947-3 |
| Schalter-Betriebsmechanismus | 03 (Linksseitig) |
| Anschlussart | Kabelschuhklemme |
| Klemmenbreite | 20 mm |
| Anzugsdrehmoment | 15 … 22 N·m |
| Technische Daten UL/CSA | |
| Anzugsdrehmoment | 15 … 22 N·m |
| Zertifikate und Deklarationen | |
| A2L Zertifikat – IEC | 1SCC311209D0201 |
| Atex Zertifikat | No certification needed |
| CCC Zertifikat | CCC OS100-160G_ 2015.pdf |
| Konformitätserklärung - CE | 1SCC311137D2703 |
| DNV GL Zertifikat | 1SCC311125D0203 |
| UL Zertifikat | No certification needed |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC001040 - Sicherungslasttrennschalter |
| ETIM 10 | EC001040 - Sicherungslasttrennschalter |
| UNSPSC | 39122233 |
| IDEA Granular Category Code (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| Merkmal | Wert |
|---|---|
| Ausführung als Hauptschalter (EF006981) | Ja |
| Ausführung als Sicherheitsschalter (EF006985) | Ja |
| Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) | 1000 V |
| Bemessungsdauerstrom Iu (EF001389) | 125 A |
| Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) | 110 kW |
| Bedingter Bemessungskurzschlussstrom Iq (EF001444) | 80 kA |
| Bemessungskurzzeitstromfestigkeit Icw (EF007050) | 5 kA |
| Geeignet für Sicherungseinsätze (EF006692) | 22x58 mm |
| Polzahl (EF001391) | 3 |
| Anschlussart Hauptstromkreis (EF006819) | Bolzenanschluss |
| Kabeleinführung (EF000537) | sonstige |
| Mit Steckverbindern bestückt (EF011696) | Ja |
| Geeignet für Bodenbefestigung (EF007243) | Nein |
| Geeignet für Frontbefestigung (EF007246) | Nein |
| Geeignet für Sammelschienenaufbau (EF007259) | Ja |
| Ausführung des Betätigungselements (EF006976) | langer Drehgriff |
| Position des Betätigungselements (EF009410) | links |
| Motorantrieb optional (EF007386) | Nein |
| Motorantrieb integriert (EF006697) | Nein |
| Ausführung als NOT-AUS-Einrichtung (EF006959) | Nein |
