Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

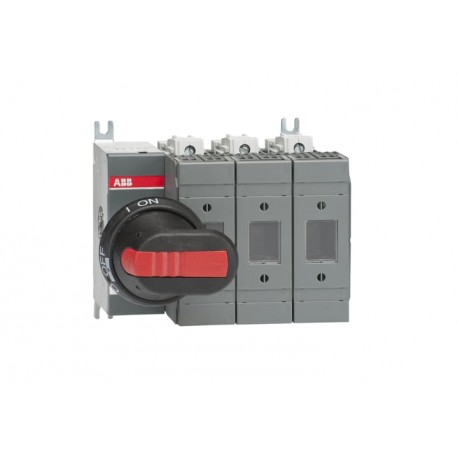

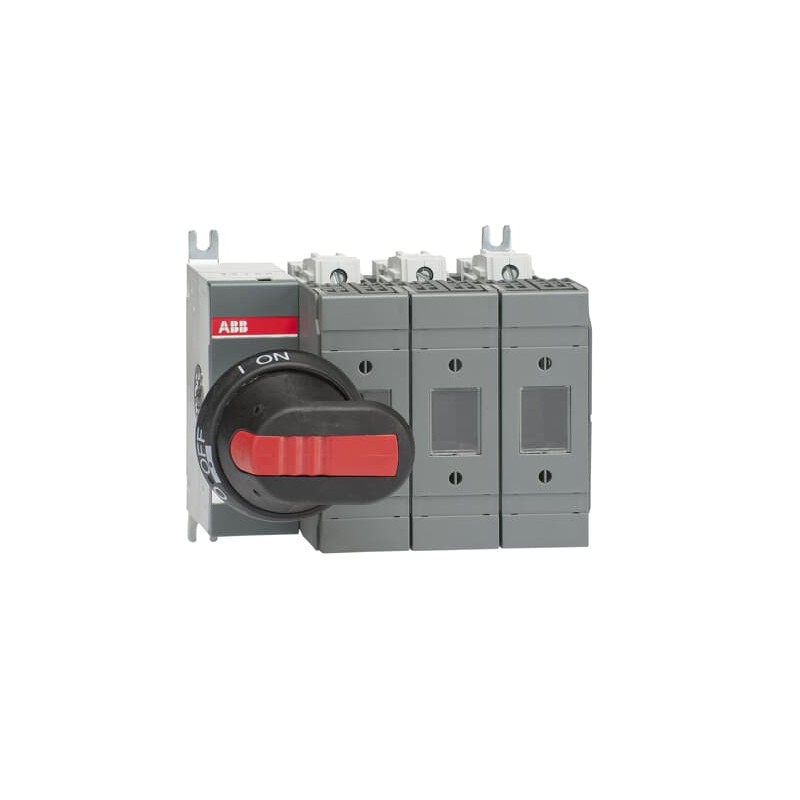

1SCA115443R1001 ABB OS60GJ03P Sicherungsschalter
Artikel-Nr.: 1SCA115443R1001
Hersteller: ABB
Beschreibung:
OS60GJ03P Sicherungsschalter
Lasttrennschalter für Sicherungen 3-polig 60 A, mit Griff und Welle UL/CSA
Kategorien:
- Niederspannungsschaltgeräte > Sicherungslasttrennschalter
- ABB > Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
- Mehr Infos
- ETIM
- Bewertungen
ZULETZT ANGESEHEN
MEHR INFOS
| ABB EcoSolutions | |
|---|---|
| ABB Konzernziel für die Deponierung von Abfällen | UL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar |
| Umweltprodukterklärung - EPD | 1SCC311195D0201 |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC011021D0201 |
| RoHS Erklärung | 1SCC011020D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| SCIP | 6d78c6cc-d538-4f6b-adef-8e473812f1b8 Finnland (FI) |
| Vereinfachtes SCIP | e921c804-814d-49e9-8643-da109a59f13f Deutschland (DE) |
| 2a0109b5-d021-4290-95b8-0e5d347a8809 Belgien (BE) | |
| 5667af9d-b402-4281-a800-03720786191d Norwegen (NO) | |
| 9e2a38d9-da43-4f4c-ad6d-5af02ad02ee1 Italien (IT) | |
| f3ae4e7f-84cd-4bbe-8058-60c820cea830 Schweden (SE) | |
| 66927e46-bddf-403f-ae59-0b74fbd1fd96 Polen (PL) | |
| 646e406b-f281-4072-9f22-fa50f3683a63 Polen (PL) | |
| 034887d0-1322-4cee-a86d-c2288f1694b9 Belgien (BE) | |
| 28e1bb43-120d-4130-8bd0-2b6b5eeec76a Spanien (ES) | |
| c03142d6-7e7b-4ef8-ae94-ea617712f721 Ungarn (HU) | |
| 6b58d017-eef9-47a7-8533-fab5cad660e8 Deutschland (DE) | |
| b86ec3b3-042d-4ab0-9b76-7e8e3cc4f35e Griechenland (GR) | |
| 775290b1-dd8d-4d75-a1f2-b2ba12bba156 Estland (EE) | |
| 45586f96-fd5e-45bc-9735-d3fb3f90dc76 Bulgarien (BG) | |
| 7c53fa8c-c5da-4518-9b23-572f51fb770b Portugal (PT) | |
| 5efa1b17-14c1-4913-a4c6-9cac057d71ac Schweden (SE) | |
| 926aad81-4449-4ca2-aef9-2c82236510e3 Frankreich (FR) | |
| 44546846-e200-482f-a31c-ecf86c331730 Tschechische Republik (CZ) | |
| e9b8136a-42a9-4032-8c0d-c63ea0d9ef78 Dänemark (DK) | |
| 65c67fb4-9772-49ec-9f21-32485c781a74 Kroatien (CR) | |
| e3e152e2-adce-4280-a58c-d0113c5b9105 Ungarn (HU) | |
| a3721a1c-b048-43d2-8a8f-b8a25965e1f9 Polen (PL) | |
| ef699f1b-4163-4fd1-8b3f-9e93c883f61c Niederlande (NL) | |
| ef97c5a8-3ac5-4992-baec-6754171f8253 Deutschland (DE) | |
| 1647656a-9a16-4970-b2d7-75e9e46a2f9a Deutschland (DE) | |
| e9ffe431-b383-4344-9712-801dee7fd19b Frankreich (FR) | |
| 152f05af-1094-4337-a142-d0a6bdaf31e9 Deutschland (DE) | |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC011025D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC311013C0201 |
| Montage- und Betriebsanleitung | 1SCC311036M0212 |
| Mechanische Zeichnungen | OS60GJ03.igs |
| Umweltprodukterklärung - EPD | 1SCC311195D0201 |
| Umgebungsbedingungen | |
| Schutzart | (nach IEC 60529) IP20 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85365080 |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 145 mm |
| Höhe (Netto-Abmessung) | 112 mm |
| Tiefe (Netto-Abmessung) | 118 mm |
| Nettogewicht | 1.3 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 170 mm |
| 6.7 in | |
| Länge Verpackungseinheit 1 | 220 mm |
| 8.7 in | |
| Höhe Verpackungseinheit 1 | 150 mm |
| 5.9 in | |
| Bruttogewicht Verpackungseinheit 1 | 1.45 kg |
| 3.2 lb | |
| EAN Verpackungseinheit 1 | 6417019478012 |
| Technische Daten | |
| Kabelquerschnitt | 2.5 ... 25 mm² |
| Anschlussmöglichkeit | mehrdrähtig 2.5 … 25 mm² |
| flexibel 2.5 … 25 mm² | |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | (q = 40 °C) 63 A |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 63 A |
| Schutzart | (nach IEC 60529) IP20 |
| Sicherungsgröße | 60 A |
| Sicherungsart | Class J |
| Grifftyp | inklusiv Griff und Welle |
| Montageart | Bodenmontage |
| Anzahl Pole | 3P |
| Betriebsart | Frontbedienung |
| Verschmutzungsgrad | 3 |
| Position der Einspeiseklemmen | Top In - Bottom Out, Bottom In - Top Out |
| Verlustleistung | bei Bemessungsstrom 2 W |
| Bedingter Bemessungskurzschlussstrom (Inc) | (600 V AC) 200 kA |
| Bemessungsstrom (In) | (Hauptstromkreis) 60 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsstrom AC-21A (Ie) | (500 V) 60 A |
| (690 V) 60 A | |
| Bemessungsbetriebsstrom AC-22A (Ie) | (500 V) 60 A |
| (690 V) 60 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (500 V) 60 A |
| (690 V) 60 A | |
| Bemessungsbetriebsleistung AC-23A (Pe) | (220 ... 240 V) 18.5 kW |
| (400 V) 30 kW | |
| (415 V) 30 kW | |
| (500 V) 37 kW | |
| (690 V) 55 kW | |
| Bemessungsbetriebsspannung | Hauptstromkreis 600 V AC |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 2.5 Kiloampere rms |
| Empfohlener Schraubendreher | Hauptstromkreis Sechskant 4 |
| Normen | UL98 |
| IEC 60947-3 | |
| Schalter-Betriebsmechanismus | 03 (Linksseitig) |
| Anschlussart | Schraubklemme |
| Anzugsdrehmoment | 3 N·m |
| 4 N·m | |
| Abisolierlänge | Hauptstromkreis 12 mm |
| Hauptstromkreis 0.47 in | |
| Technische Daten UL/CSA | |
| Maximale Betriebsspannung UL/CSA | Hauptstromkreis 600 V AC |
| Hauptstromkreis 250 V DC | |
| Bemessungsstromstärke, UL/CSA | 60 A |
| Nennleistung UL/CSA | (nach UL 240 V) 15 Hp |
| (nach UL 480 V) 30 Hp | |
| (nach UL 600 V) 50 Hp | |
| Abisolierlänge | Hauptstromkreis 12 mm |
| Hauptstromkreis 0.47 in | |
| Empfohlener Schraubendreher | Hauptstromkreis Sechskant 4 |
| Anzugsdrehmoment | 3 N·m |
| 4 N·m | |
| Anzugsdrehmoment UL/CSA | Drahtbügel 30 in·lb |
| Drahtbügel 35 in·lb | |
| Zertifikate und Deklarationen | |
| A2L Zertifikat – IEC | 1SCC311208D0201 |
| Atex Zertifikat | No certification needed |
| CCC Zertifikat | CCC OS32-63G_ 2016.pdf |
| Konformitätserklärung - CE | 1SCC311136D2703 |
| DNV GL Zertifikat | 1SCC311125D0203 |
| UL Zertifikat | cULus certificate OS60GJ_ |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC001040 - Sicherungslasttrennschalter |
| ETIM 10 | EC001040 - Sicherungslasttrennschalter |
| UNSPSC | 39122233 |
| IDEA Granular Category Code (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
ETIM for 1SCA115443R1001 Niederspannungsschaltgeräte (EC001040)
Merkmalsname
Merkmalswert
MerkmalsnameAusführung als Hauptschalter (EF006981)
MerkmalswertJa
MerkmalsnameAusführung als Sicherheitsschalter (EF006985)
MerkmalswertJa
MerkmalsnameMax. Bemessungsbetriebsspannung Ue bei AC (EF007355)
Merkmalswert1000 V
MerkmalsnameBemessungsdauerstrom Iu (EF001389)
Merkmalswert63 A
MerkmalsnameBemessungsbetriebsleistung bei AC-23, 400 V (EF007027)
Merkmalswert55 kW
MerkmalsnameBedingter Bemessungskurzschlussstrom Iq (EF001444)
Merkmalswert80 kA
MerkmalsnameBemessungskurzzeitstromfestigkeit Icw (EF007050)
Merkmalswert2.5 kA
MerkmalsnameGeeignet für Sicherungseinsätze (EF006692)
Merkmalswertsonstige
MerkmalsnamePolzahl (EF001391)
Merkmalswert3
MerkmalsnameAnschlussart Hauptstromkreis (EF006819)
MerkmalswertSchraubanschluss
MerkmalsnameKabeleinführung (EF000537)
Merkmalswertsonstige
MerkmalsnameMit Steckverbindern bestückt (EF011696)
MerkmalswertJa
MerkmalsnameGeeignet für Bodenbefestigung (EF007243)
MerkmalswertNein
MerkmalsnameGeeignet für Frontbefestigung (EF007246)
MerkmalswertNein
MerkmalsnameGeeignet für Sammelschienenaufbau (EF007259)
MerkmalswertJa
MerkmalsnameAusführung des Betätigungselements (EF006976)
Merkmalswertlanger Drehgriff
MerkmalsnamePosition des Betätigungselements (EF009410)
Merkmalswertlinks
MerkmalsnameMotorantrieb optional (EF007386)
MerkmalswertNein
MerkmalsnameMotorantrieb integriert (EF006697)
MerkmalswertNein
MerkmalsnameAusführung als NOT-AUS-Einrichtung (EF006959)
MerkmalswertNein
