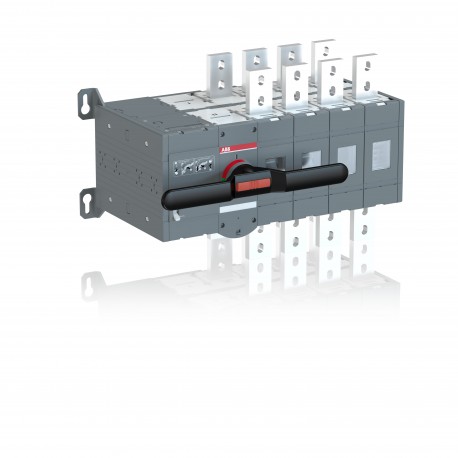

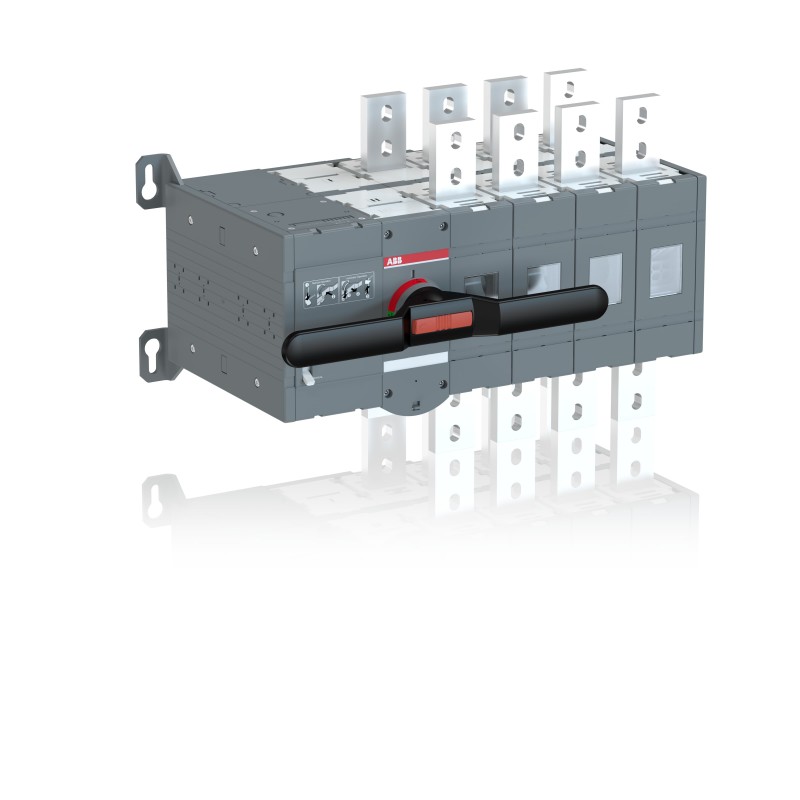

1SCA113657R1001 ABB Int. Motorkommutator OTM1600E4CM110V Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SCA113657R1001 ABB Int. Motorkommutator OTM1600E4CM110V

1SCA113657R1001

ABB

Int. Motorkommutator OTM1600E4CM110V

Lastumschalter mit Motor 4-polig 1600 A, mit Griff für manuellen Betrieb Motorspannung Ue 110-125V AC/DC/I-0-II

Mehr Infos


Niederspannungsschaltgeräte > Lasttrennschalter

Handschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $6,084.56
Stückpreis: $6,084.56
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ABB EcoSolutions
Demontageanleitung für End-of-Life-Produkte1SCC303060M0201
Umweltinformationen1SCC303036D0202
Umweltprodukterklärung - EPD1SCC303103D0201
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SCC011021D0201
RoHS Erklärung1SCC011020D0201
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Hauptdokumente
Datenblatt, technische Information1SCC303003C0201
Montage- und Betriebsanleitung1SCC303002M0204
Umweltprodukterklärung - EPD1SCC303103D0201
Umgebungsbedingungen
SchutzartFront IP20
Umweltinformationen1SCC303036D0202
Verschmutzungsgrad3
Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85365080
Herkunftsland oder HerkunftsgebietFinnland (FI)
Abmessungen
Breite (Netto-Abmessung)587 mm
23.11 in
Höhe (Netto-Abmessung)372 mm
14.65 in
Tiefe (Netto-Abmessung)372 mm
14.65 in
Nettogewicht69 kg
152.12 lb
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 box
Breite Verpackungseinheit 1580 mm
Länge Verpackungseinheit 1780 mm
Höhe Verpackungseinheit 1500 mm
Bruttogewicht Verpackungseinheit 169 kg
EAN Verpackungseinheit 16417019462554
Technische Daten
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(q = 40 °C) 1600 A
SchutzartFront IP20
PhasenabstandStandard
Position des vierten PolsRight Side
Art des vierten PolsSwitched - Simultaneous Function
Grifffarbeschwarz
Grifftypdirekt montierter Griff
Motorbetriebsspannung110 ... 125 V AC/DC
MontageartBodenmontage
Anzahl Pole4P
BetriebsartFrontbedienung
Verschmutzungsgrad3
Position der EinspeiseklemmenTop In - Bottom Out, Bottom In - Top Out
Verlustleistungbei Bemessungsbedingungen pro Pol 48 W
Bemessungsstoßspannungsfestigkeit (Uimp)12 kV
Bemessungsisolationsspannung (Ui)1000 V
Bemessungsbetriebsstrom AC-21A (Ie)(380 / 400 V) 1600 A
(500 V) 1600 A
(690 V) 1600 A
Bemessungsbetriebsstrom AC-22A (Ie)(380 ... 415 V) 1600 A
(500 V) 1600 A
(690 V) 1600 A
Bemessungsbetriebsstrom AC-23A (Ie)(380 ... 415 V) 1600 A
(500 V) 1600 A
(690 V) 1600 A
Bemessungsbetriebsstrom AC-31B (Ie)(380 / 400 V) 1600 A
Bemessungsbetriebsstrom AC-33B (Ie)(380 / 400 V) 1000 A
Bemessungsbetriebsleistung AC-23A (Pe)(380 ... 415 V) 710 kW
(500 V) 900 kW
(690 V) 1200 kW
BemessungsbetriebsspannungHauptstromkreis 1000 V
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 50 Kiloampere rms
Schalter-BetriebsmechanismusMechanismus auf der Seite des Schalters
AnschlussartSchraubklemme
Anzugsdrehmoment(nach IEC 60947-1) 50 ... 75 N·m
Typ Umschalteroffen
Technische Daten UL/CSA
Anzugsdrehmoment(nach IEC 60947-1) 50 ... 75 N·m
Zertifikate und Deklarationen
Konformitätserklärung - CE1SCC303037D2702
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 9EC000216 - Lasttrennschalter
ETIM 10EC000216 - Lasttrennschalter (AC)
UNSPSC39122233
eClassV11.1 : 27371403
WEEE Kategorie4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt
E-Nummer (Finnland)3641793

Datasheet - PDF

▲
